[求助]
利用udf编写边界条件做基于负压波的管道泄漏仿真 fluent
|
|

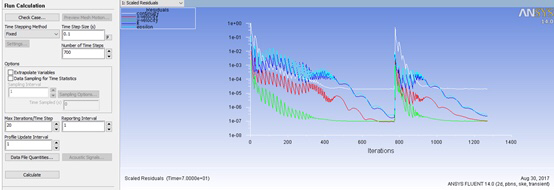

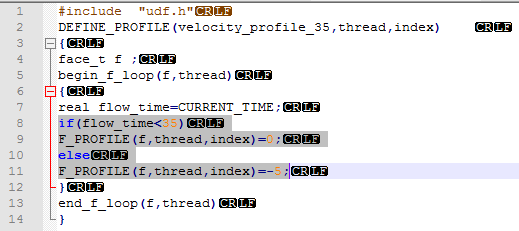

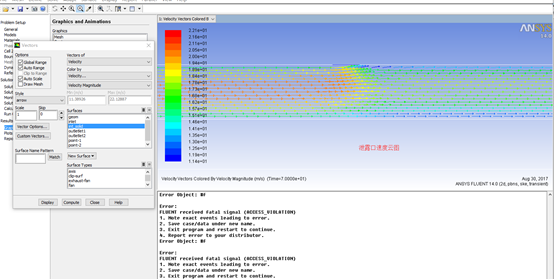

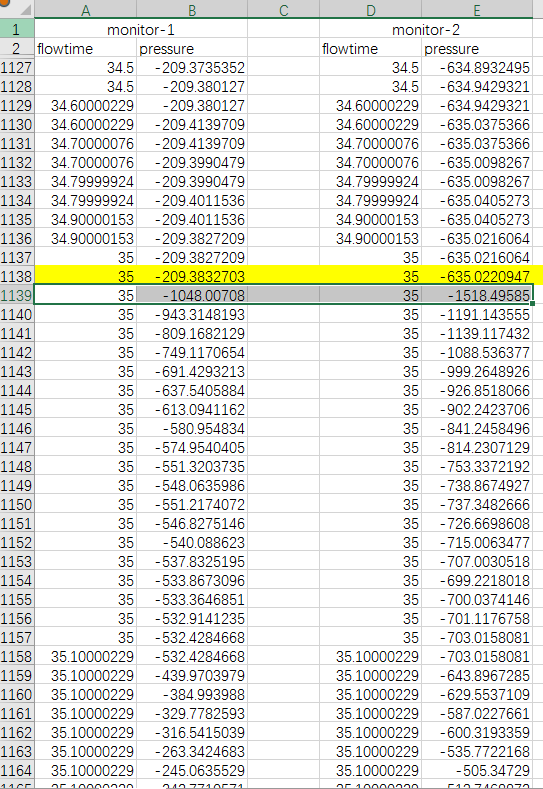

新人刚刚接触fluent，我做的是利用FLUENT 编写udf 做基于负压波的管道泄漏仿真。首先建立管道二维模型，通过编写udf 改变泄露口的边界条件实现35s之前不泄露，35s之后泄露，从而得到管道泄漏前后，管道首末两端压力的变化曲线，主要是为了得到泄露时首末两端感受到泄露口的压力降的时间差Δt，不知道这个思路从数值计算理论上行得通不？ 管道为二维模型，长500m，管径0.5m，泄露孔位于管道中部，直径为0.25m。边界条件为：左侧速度入口20m/s，右侧速度出口-15m/s；泄露口为速度出口，编写udf为flow time<35s时速度为0，其他时候速度为-5m/s。计算模型为标准K-E，simple 算法，time step size=0.1s，max iteration/time step=20，number of time step=700。 在计算时，观察首末两端的压力变化数据，发现首末两端都是同时在35s的时候产生明显的压力变化。所以我认为这个思路从数值计算理论上看是行不通的。因为fluent求解是一次次迭代求解方程组的过程，当边界条件改变时，就要重新开始迭代求解，而不会像实际管道一样，在泄露口产生一个压力降，形成负压波，向上下游传播。 不知道我的这个想法对不对，还望各位前辈不吝赐教。谢谢~。如果这个思路不行，那还有没有什么方法可以做仿真呢？下面是我的一些截图      发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有11人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有12人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
2楼2017-08-30 13:50:33
3楼2017-08-30 14:37:32
4楼2017-08-30 17:34:23
|
再顶一下 发自小木虫IOS客户端 |
5楼2017-08-30 21:00:41
6楼2017-08-31 09:42:38
