[求助] fluent 旋流 已有1人参与

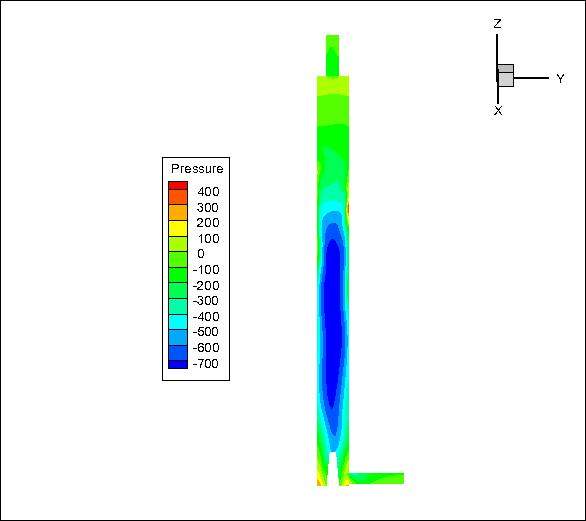

我用fluent模拟气液旋流分离器，得到的压力分布云图是这样的（入口是和筒体相切，没截上，在中偏上的位置）。入口以上的部分，压力分布感觉不太对啊，怎么不是和入口下那样的呢，请问这样的模拟结果是合理的吗，哪里出了问题呢？

fluent 旋流
回复此楼

» 收录本帖的淘帖专辑推荐

Fluent技巧

» 猜你喜欢
1楼 2017-08-28 09:24:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conghuiguo

银虫 (小有名气)

45

【答案】应助回帖

感谢参与，应助指数 +1
旋流工况：湍流模型用RSM，考虑到气液边界分离，网格也要适当的加密（最好用求解粘性底层的方法，但也可以用壁面函数法先试试仿真流程能不能走通）。
其它的没什么注意的了，选好多相流模型，相间作用、边界条件什么的就行了。
赞一下 回复此楼
2楼2017-08-28 18:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyfflynice

木虫 (正式写手)
引用回帖:
2楼: Originally posted by conghuiguo at 2017-08-28 18:04:44
旋流工况：湍流模型用RSM，考虑到气液边界分离，网格也要适当的加密（最好用求解粘性底层的方法，但也可以用壁面函数法先试试仿真流程能不能走通）。
其它的没什么注意的了，选好多相流模型，相间作用、边界条件什 ...

我模拟的气液分离器，气体和液体并没有分离，用的mixture多相流模型，slip速度和drag都是默认的，请问有什么错误吗？
赞一下 回复此楼
学无止境，气有浩然
3楼2017-10-21 11:12:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
引用回帖:
3楼: Originally posted by lyfflynice at 2017-10-21 11:12:21
我模拟的气液分离器，气体和液体并没有分离，用的mixture多相流模型，slip速度和drag都是默认的，请问有什么错误吗？...

我刚开始也是发生过这种情况，后来忘了怎么处理的了，，你看看你的第二相粒径是不是设的太小了难以分离？
赞一下 回复此楼
4楼2017-11-18 16:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
引用回帖:
2楼: Originally posted by conghuiguo at 2017-08-28 18:04:44
旋流工况：湍流模型用RSM，考虑到气液边界分离，网格也要适当的加密（最好用求解粘性底层的方法，但也可以用壁面函数法先试试仿真流程能不能走通）。
其它的没什么注意的了，选好多相流模型，相间作用、边界条件什 ...

谢谢~再请问一下，我为什么主相设成液体，第二相设成气体，计算就能收敛，主相设成气体的时候，算几步就发散了呢？
赞一下 回复此楼
5楼2017-11-18 16:09:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
