[求助] 一道结构动力学的问题。求自然频率f。 已有2人参与

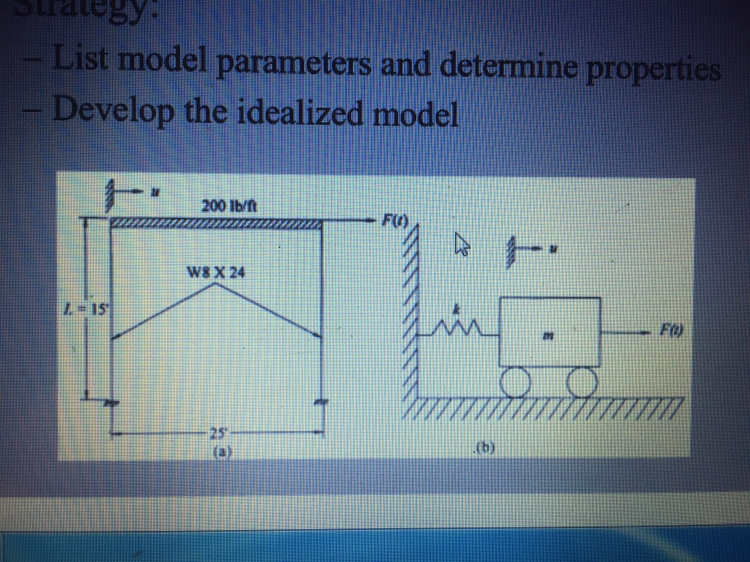

这是一道结构动力学问题,为了求自然频率f。我知道主要是要求出系统的弹性系数K,K=2K1,K1是竖直杆件的弹性系数,横向杆件刚度无穷大。而K1=P/位移,就是这个位移不知道怎么求。

一道结构动力学的问题。求自然频率f。


发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

结构力学知识求解吧,图乘法就行

发自小木虫Android客户端
知其然,知其所以然。
2楼2017-08-28 22:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Patrickzzz

新虫 (小有名气)

引用回帖:
2楼: Originally posted by mygt_hit at 2017-08-28 22:24:11
结构力学知识求解吧,图乘法就行

竖直杆件相当于是两端固结的杆件,想象一端施加一个力P?然后解这个三次超静定结构?

发自小木虫IOS客户端
3楼2017-08-29 02:33:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (知名作家)

本帖仅楼主可见
4楼2017-08-31 09:54:06
已阅   申请EPI   回复此楼   编辑   查看我的主页

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by Patrickzzz at 2017-08-29 02:33:50
竖直杆件相当于是两端固结的杆件,想象一端施加一个力P?然后解这个三次超静定结构?
...

正确答案如4楼,可参考形常数表第2个,杆端发生单位位移所需的力就是刚度。解超静定结构稍麻烦点,不过可以利用对称性化简。

一道结构动力学的问题。求自然频率f。-1
知其然,知其所以然。
5楼2017-09-05 21:34:40
