[求助] 宏观样品拍摄 已有2人参与

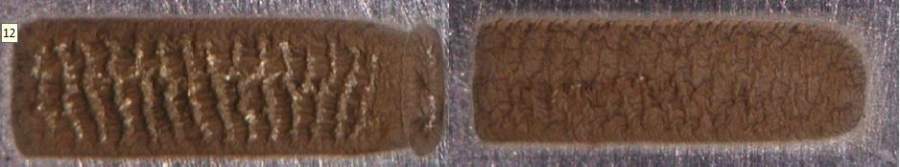

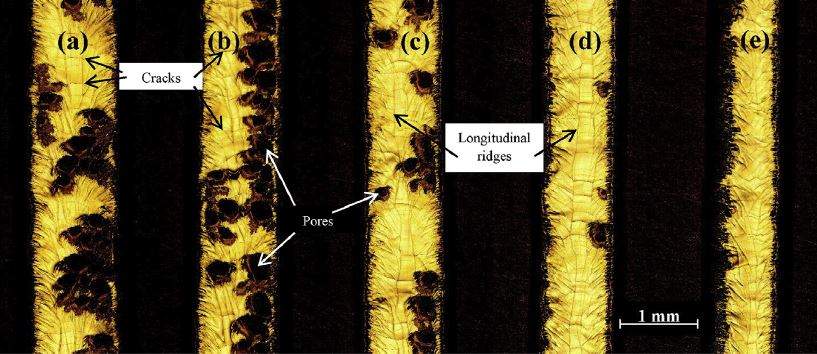

请问像下面两图这样的宏观照片使用相机拍出来的吗？本人用相机在这么大倍数下无法聚焦，而且放大倍数是怎么保证相同的呢？多谢各位大神！（两图均是钛合金表面激光气体渗氮后的照片，表面粗糙度大，凹凸不平）

宏观样品拍摄


宏观样品拍摄-1
回复此楼

» 猜你喜欢
1楼 2017-08-22 16:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

single7194

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
相机的变焦能力足够的话也可以用，但要记住把毫米尺也拍摄进去。
一般这种介于宏观和微观的组织采用体视显微镜拍摄，样品使用金相样品或稍大的样品均可，但是需要做简单的磨抛和腐蚀，放大倍数在1-50倍之间，适合做铸造、焊接树枝晶观察、粗晶观察等实验。以前使用的体视显微镜是老式的，没有电子标尺，需要在拍照时在视场内放置毫米尺作为照片标尺；现在技术进步了，是否有固定倍数和电子标尺暂不清楚。
赞一下(1人) 回复此楼
炼金术士
2楼2017-08-24 08:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

esse10229

新虫 (初入文坛)
本帖内容被屏蔽
3楼2017-08-24 15:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simple__plan

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一张体视显微镜，工业显微镜。第二张金相显微镜，光学显微镜。
赞一下 回复此楼
4楼2017-08-24 15:37:14
