[求助] 光子晶体拓扑边缘态能带图 已有2人参与

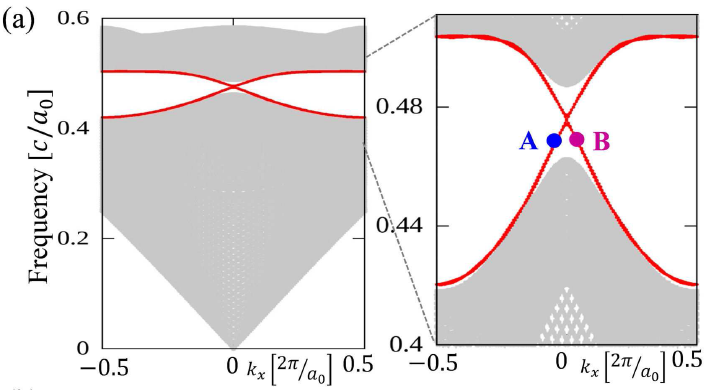

想问一下虫友们,图中的拓扑边缘态(红色线)是能带图中原有的,还是后来加上去的,如果是前者,请分享一下画图的经验(用什么软件画的,unit cell即仿真单元是什么,激发光源是什么),如果是后者,请问为什么可以加?怎么加的?
ps:这篇论文的软件是MEEP,由于它和lumerical一样都是FDTD的方法,因此就用lumerical试了一下,并没有画出来,附件是论文原文,我仿了图3的三个图,除了多了一条能带之外其他都一样,就是在仿真edge states时出现了问题光子晶体拓扑边缘态能带图
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : Scheme_to_Achieve_Silicon_Topological_Photonics.pdf
  • 2017-08-22 09:00:00, 1.68 M

» 本帖已获得的红花(最新10朵)

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天狼421

木虫 (正式写手)

【答案】应助回帖

能带图中原有的,只是后来标红了。
你用COMSOL试试。

» 本帖已获得的红花(最新10朵)

2楼2017-09-20 16:23:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2019最亮

新虫 (初入文坛)

送红花一朵
引用回帖:
2楼: Originally posted by 天狼421 at 2017-09-20 16:23:48
能带图中原有的,只是后来标红了。
你用COMSOL试试。

距离我上次提问已经一年多了,后来问题解决了,我也忘记看发的帖子了,金币就通过小红花送吧。
3楼2018-12-14 08:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2019最亮

新虫 (初入文坛)

送红花一朵
请问楼主知道怎么用comsol画吗?我按照那个案例学了一下,可是还有些地方不太明白。谢谢楼主的回复。
1.教程中只有 k从0到0.5扫描,并说这是[1 1]方向,也不知道为什么,暂且把它理解为gamma到K,但是K到M和M到gamma呢?我之前用lumerical算过能带,里面是可以直接填写布里渊区顶点的坐标的,但是comsol里并没有,所以不知道怎么把k的值和高对称点对应起来,而且貌似只能算一个方向的,而不是同时将
gamma——M——K一起画出来?
2.band的个数怎么设?还有eigenfrequency的值怎么确定
3.如果材料的折射率不随频率变化,ewfd2和G L O B A L O D E S A N D DA E S是否仍然需要
4楼2018-12-14 08:40:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

584183431

新虫 (初入文坛)

【答案】应助回帖

请问一下我算这种拓扑界面态的话算出来很多杂点是为什么呢,还有就是计算二维结构的时候光线之外的杂点怎么能够消除掉呢
5楼2019-10-18 22:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lkz111

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by 2019最亮 at 2018-12-14 08:40:15
请问楼主知道怎么用comsol画吗?我按照那个案例学了一下,可是还有些地方不太明白。谢谢楼主的回复。
1.教程中只有 k从0到0.5扫描,并说这是方向,也不知道为什么,暂且把它理解为gamma到K,但是K到M和M到gamma呢? ...

楼主, 请问comsol画边界态最后解决了吗。最近我也遇到了类似的问题,另外案例还有吗能分享吗?
我建模是一个具有边界态的超胞,然后扫描的是kx方向,也就是gamma到K,频率点设置了200个,但是最后画出来的能带图没有那条线
6楼2022-03-15 18:55:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
