| 查看: 1070 | 回复: 8 | ||
muhaiyan1993铁虫 (小有名气)
|
[求助]
请问XRD图怎么做出来的
|

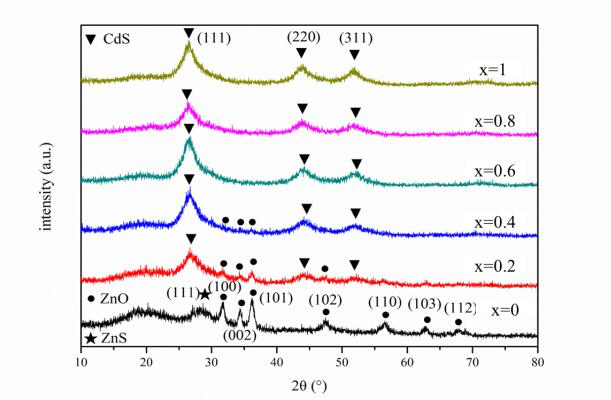

请问如图所示的XRD表征结果图谱是怎么做出来的 就是所有的谱都在一张图上是怎么做出来的呢 求指教 我有jade软件 发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
中国科学院兰州化物所夏令营招生
已经有1人回复
-
γ-NiOOH的cif文件求助
已经有0人回复
-
化学工程及工业化学论文润色/翻译怎么收费?
已经有278人回复
-
国家青年基金祈福
已经有57人回复
-
分子筛催化剂
已经有1人回复
-
青岛大学国家优青团队急招一名26年秋季入学博士（报名截止时间为6月17号下午1点）
已经有8人回复
-
福建理工大学资源化学专业正式获批并启动招生
已经有27人回复
-
Crystals（IF=2.9）- Special Issue invatation- Functional Materials
已经有0人回复
-
分子筛催化方向 一篇cej共一第一 可以申请上海什么学校呢
已经有2人回复
-
求助共晶分子筛的电镜图分析，有偿
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- XRD分析
已经有2人回复
- XRD作图求助
已经有7人回复
- XRD强度由弱到强的变化 怎么解释？
已经有9人回复
- R-Si-OH 化合物的XRD图像，请问能得出什么信息。
已经有4人回复
- 氧化石墨烯的XRD图，请虫友指教。
已经有1人回复
- 走过的路过的都进来看看啊，帮帮忙，谢谢！
已经有3人回复
- XRD织构结果分析
已经有7人回复
- 请问这样的XRD图怎么做出来？
已经有17人回复
- MgO掺杂后的Cu/ZnO/Al2O3催化剂后的XRD谱图，请问怎么解释和描述这种情况？
已经有3人回复
- 请问XRD能谱的结果里怎么知道哪个晶面是主要的？
已经有1人回复
- 羧甲基壳聚糖金属配合物的XRD表征
已经有0人回复
- ZSM-5 XRD 结晶度
已经有7人回复
- 磷酸铁锂烧结的时候产生Fe2P的问题
已经有7人回复
- 请问电镜读取晶格间距和与XRD卡片对应的问题。
已经有5人回复
- 文献中XRD图的问题
已经有4人回复
- XRD计算的问题
已经有10人回复
- 关于软件作图问题
已经有2人回复
- 请问XRD的局部放大的图是怎么做出来的？
已经有4人回复
- 卡号49-0207 标准图谱数据
已经有4人回复
- 【求助】【求助】请问这个XRD图谱怎么处理，谢谢
已经有0人回复
- 催化版上2008-04-25前 沸石分子筛，ZSM-系、SAPO-系 共466个话题集锦
已经有110人回复
867881282
金虫 (著名写手)
- 应助: 7 (幼儿园)
- 金币: 10530.2
- 散金: 300
- 红花: 7
- 帖子: 1931
- 在线: 403.9小时
- 虫号: 2633396
- 注册: 2013-09-03
- 性别: GG
- 专业: 催化化学
muhaiyan19932楼2017-08-21 19:53:10
867881282
金虫 (著名写手)
- 应助: 7 (幼儿园)
- 金币: 10530.2
- 散金: 300
- 红花: 7
- 帖子: 1931
- 在线: 403.9小时
- 虫号: 2633396
- 注册: 2013-09-03
- 性别: GG
- 专业: 催化化学
|

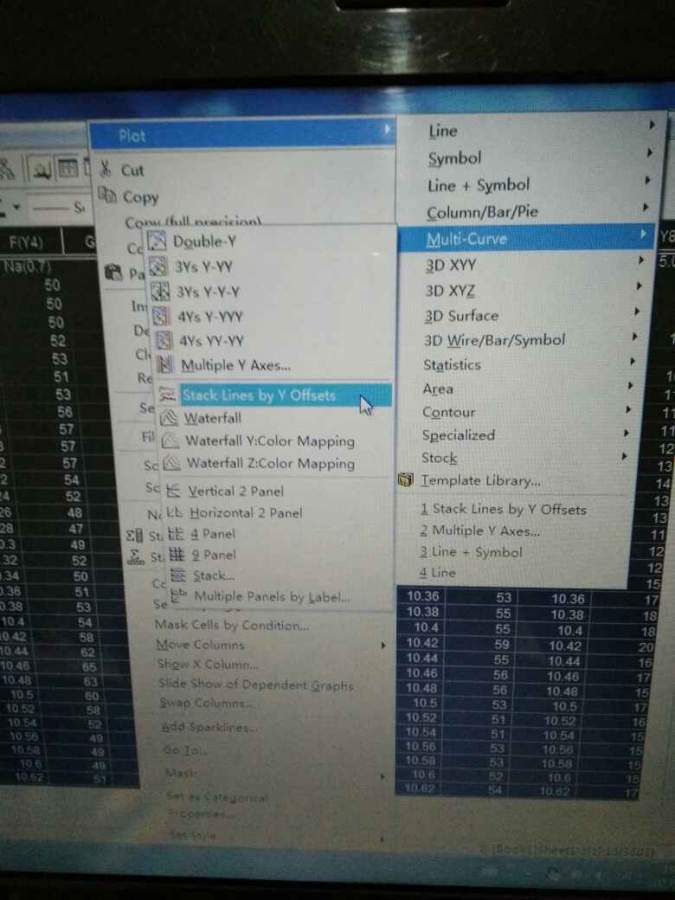

选中需要画图的数据，然后点击鼠标右键，有个plot按钮弹出下拉菜单，再选择Multi-Curve按钮，进而弹出一个新的菜单，再选择Stack Lines by Y Offsets就做出来大致的图了，最后再适当调整图就可以了 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
3楼2017-08-21 19:53:19
4楼2017-08-22 01:33:10
天为谁春你好
木虫 (著名写手)
- 应助: 3 (幼儿园)
- 金币: 2933.5
- 散金: 15
- 红花: 5
- 帖子: 1461
- 在线: 196.9小时
- 虫号: 3129076
- 注册: 2014-04-11
- 性别: MM
- 专业: 催化化学
5楼2017-08-22 11:27:28
muhaiyan1993
铁虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1187
- 散金: 20
- 红花: 3
- 帖子: 76
- 在线: 40.8小时
- 虫号: 3835519
- 注册: 2015-04-27
- 性别: MM
- 专业: 无机材料化学
6楼2017-08-22 18:51:55
muhaiyan1993
铁虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1187
- 散金: 20
- 红花: 3
- 帖子: 76
- 在线: 40.8小时
- 虫号: 3835519
- 注册: 2015-04-27
- 性别: MM
- 专业: 无机材料化学
7楼2017-08-22 18:52:34
muhaiyan1993
铁虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1187
- 散金: 20
- 红花: 3
- 帖子: 76
- 在线: 40.8小时
- 虫号: 3835519
- 注册: 2015-04-27
- 性别: MM
- 专业: 无机材料化学
8楼2017-08-22 18:52:44
muhaiyan1993
铁虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1187
- 散金: 20
- 红花: 3
- 帖子: 76
- 在线: 40.8小时
- 虫号: 3835519
- 注册: 2015-04-27
- 性别: MM
- 专业: 无机材料化学
9楼2017-08-22 18:52:52
