[求助] TEM衍射斑点晶面间距0.8nm，太大了，标定不了，求标定 已有2人参与

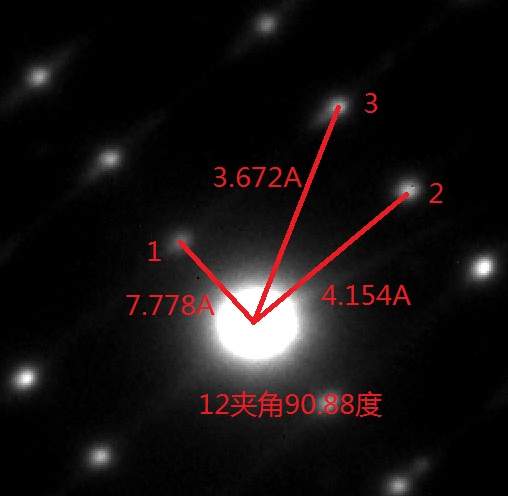

材料为敏化处理的不锈钢，可能出现的第二相为FeCrMo，Fe2Mo，Cr12Fe36Mo10,CrNbN,M23C6等。利用DM软件测量了晶面间距d=0.7778nm（最小的一次），都超过了上述第二相数据库里的d值，无法标定了。求大神帮忙分析下？附件有截图和dm3文件。TEM衍射斑点晶面间距0.8nm，太大了，标定不了，求标定
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.dm3
    • 2017-08-21 13:04:58, 2.16 M

» 收录本帖的淘帖专辑推荐

透射电镜

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-08-21 13:10:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

童年的琴

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2017-08-21 15:26:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehualong

金虫 (正式写手)

科研里搬了个砖

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
gaven0728: 金币+20, ★★★★★最佳答案 2017-08-21 19:26:32
http://pan.baidu.com/s/1hssxuBi标了一下，应该是Fe2Mo啊
赞一下(1人) 回复此楼
龙的梦想！
3楼2017-08-21 18:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaven0728

新虫 (小有名气)
引用回帖:
3楼: Originally posted by gehualong at 2017-08-21 18:44:08
http://pan.baidu.com/s/1hssxuBi标了一下，应该是Fe2Mo啊

由于我还有几张图片要标定，所有想您能把标定的方法传授下。我自己也标定了一些，但有几张确定不了，我先标定下，然后你有空的话在帮忙核对下。非常感谢！
赞一下(1人) 回复此楼
5楼2017-08-21 19:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gaven0728

新虫 (小有名气)
引用回帖:
3楼: Originally posted by gehualong at 2017-08-21 18:44:08
http://pan.baidu.com/s/1hssxuBi标了一下，应该是Fe2Mo啊

你好，收到了你的结果，非常感谢。你算的晶面间距d值和我的一样，在3~7A这个范围，然后我根据这些d值去找pdf数据库，也找到了fe2mo的，发现晶面间距d最大也才2.36A，比测出来的结果小好多，这种情况应该怎么去找数据库比对？？也就是说你算出来了d值之后，怎么匹配到了fe2mo相呢？
赞一下 回复此楼
4楼2017-08-21 19:35:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehualong

金虫 (正式写手)

科研里搬了个砖
引用回帖:
4楼: Originally posted by gaven0728 at 2017-08-21 19:35:06
你好，收到了你的结果，非常感谢。你算的晶面间距d值和我的一样，在3~7A这个范围，然后我根据这些d值去找pdf数据库，也找到了fe2mo的，发现晶面间距d最大也才2.36A，比测出来的结果小好多，这种情况应该怎么去找数 ...

我没有找PDF卡片，而是根据你的可能的这几种相，查了点阵参数，分别用这几套点阵参数去对应，当然点阵参数你也可以根据PDF卡片的来，将点阵参数和量的R1，R2，R3,以及其夹角进行匹配，匹配上再代回检验是否自洽，匹配尝试这个过程是有软件可以用的啊
赞一下 回复此楼
龙的梦想！
6楼2017-08-21 20:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehualong

金虫 (正式写手)

科研里搬了个砖
引用回帖:
5楼: Originally posted by gaven0728 at 2017-08-21 19:39:33
由于我还有几张图片要标定，所有想您能把标定的方法传授下。我自己也标定了一些，但有几张确定不了，我先标定下，然后你有空的话在帮忙核对下。非常感谢！...

原理就是，如果认为是Fe2Mo，那就把低指数的那几个晶面间距算出来，看看是不是和量的对的上，对上了再看夹角是否一致
赞一下 回复此楼
龙的梦想！
7楼2017-08-21 20:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehualong

金虫 (正式写手)

科研里搬了个砖
引用回帖:
4楼: Originally posted by gaven0728 at 2017-08-21 19:35:06
你好，收到了你的结果，非常感谢。你算的晶面间距d值和我的一样，在3~7A这个范围，然后我根据这些d值去找pdf数据库，也找到了fe2mo的，发现晶面间距d最大也才2.36A，比测出来的结果小好多，这种情况应该怎么去找数 ...

这里的问题在于XRD测到的最大的晶面间距不一定就是晶体的，因为XRD扫描范围的问题，所以你只查到了2.36这个值，那是因为很多XRD数据扫描范围是23-100+的样子，这个范围是扫不到7+A晶面间距的啊
赞一下 回复此楼
龙的梦想！
8楼2017-08-21 20:39:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou666666he

铁杆木虫 (著名写手)
留着学习

发自小木虫Android客户端
回复此楼
9楼2017-08-21 21:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaven0728

新虫 (小有名气)
引用回帖:
8楼: Originally posted by gehualong at 2017-08-21 20:39:56
这里的问题在于XRD测到的最大的晶面间距不一定就是晶体的，因为XRD扫描范围的问题，所以你只查到了2.36这个值，那是因为很多XRD数据扫描范围是23-100+的样子，这个范围是扫不到7+A晶面间距的啊...

按照你给的给的建议，我总结了大致步骤：第一，先计算几个简单的晶面间距及夹角；第二，利用晶面指数标定软件，将想要核对的物相晶胞参数以及刚测量出来的晶面间距和角度带入；第三，设好误差，计算可能存在的组合。这个过程对吗？

那么，如何判定是不是该物相？是根据软件计算结果，如果没有存在的组合，就说明不是该物相？

有没有一套斑点，好几种物相都能算出结果？该如何取舍？
赞一下 回复此楼
