[求助] 请问Fluent迭代出现如下问题是什么原因？

网上给的解释是：对图形界面非合理性的操作。但是我就没动过。

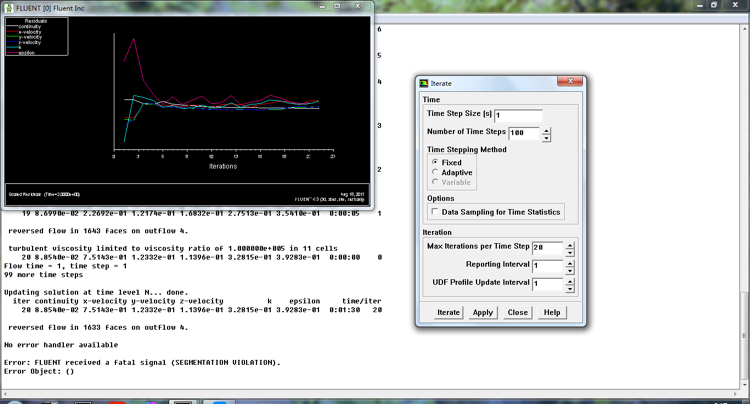

请问Fluent迭代出现如下问题是什么原因？


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-08-18 09:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.xs

新虫 (小有名气)
1

发自小木虫IOS客户端
2楼2017-08-18 10:16:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly593960368

铁杆木虫 (职业作家)
reveesed flow，就是有逆向流了，也就是出口压力大于入口压力了。看一下你出入口边界条件设置是不是有问题

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Mr.xs
3楼2017-08-18 10:24:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.xs

新虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by ly593960368 at 2017-08-18 10:24:04
reveesed flow，就是有逆向流了，也就是出口压力大于入口压力了。看一下你出入口边界条件设置是不是有问题

我的模型入口是速度，我就设置1M/s，然后出口是outflow。

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-08-18 11:28:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly593960368

铁杆木虫 (职业作家)
引用回帖:
4楼: Originally posted by Mr.xs at 2017-08-18 11:28:59
我的模型入口是速度，我就设置1M/s，然后出口是outflow。
...

流体是液体么？如果是液体的话，粘性系数呢？你把出口设置为press_out，如果不行，就可能是粘性系数的问题

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Mr.xs
5楼2017-08-18 12:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.xs

新虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by ly593960368 at 2017-08-18 12:27:17
流体是液体么？如果是液体的话，粘性系数呢？你把出口设置为press_out，如果不行，就可能是粘性系数的问题
...

粘性系数不是液体自带的吗？

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-08-18 12:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly593960368

铁杆木虫 (职业作家)
引用回帖:
6楼: Originally posted by Mr.xs at 2017-08-18 12:28:50
粘性系数不是液体自带的吗？
...

记错了，如果是湍流的话，有一个系数可以设置，具体忘记叫什么了，大概记得是10的-5次方量级，那个如果不对，也有可能出现回流。另外，网格划分也可能会有影响。

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Mr.xs
7楼2017-08-18 12:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.xs

新虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by ly593960368 at 2017-08-18 12:33:48
记错了，如果是湍流的话，有一个系数可以设置，具体忘记叫什么了，大概记得是10的-5次方量级，那个如果不对，也有可能出现回流。另外，网格划分也可能会有影响。
...

我设置为层流，但是结果都不收敛。

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-08-18 12:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ly593960368

铁杆木虫 (职业作家)
引用回帖:
8楼: Originally posted by Mr.xs at 2017-08-18 12:40:52
我设置为层流，但是结果都不收敛。
...

这样，你设置出口条件为pressure_out，出口压力设置为0。如果还不行。你就用你的网格策略做一次圆柱绕流，如果圆柱绕流可行，那应该就是设置的问题。

发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-08-18 12:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.xs

新虫 (小有名气)
引用回帖:
7楼: Originally posted by ly593960368 at 2017-08-18 12:33:48
记错了，如果是湍流的话，有一个系数可以设置，具体忘记叫什么了，大概记得是10的-5次方量级，那个如果不对，也有可能出现回流。另外，网格划分也可能会有影响。
...

设为湍流就报错。

发自小木虫IOS客户端
回复此楼
10楼2017-08-18 13:41:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
