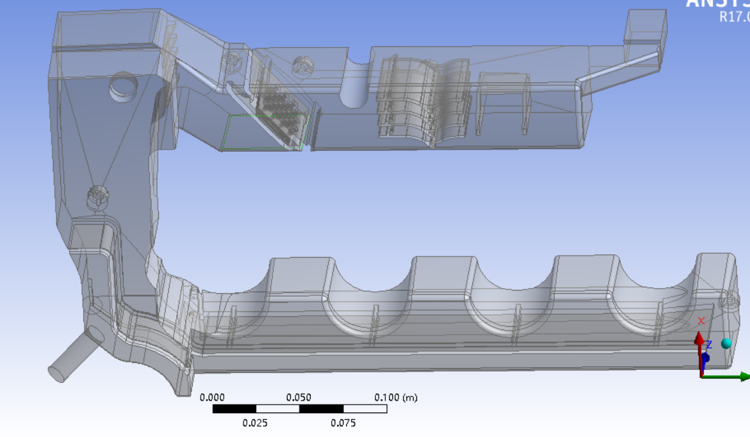

网格划分时碰到如图所示的面如何处理?

网格划分求助


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖

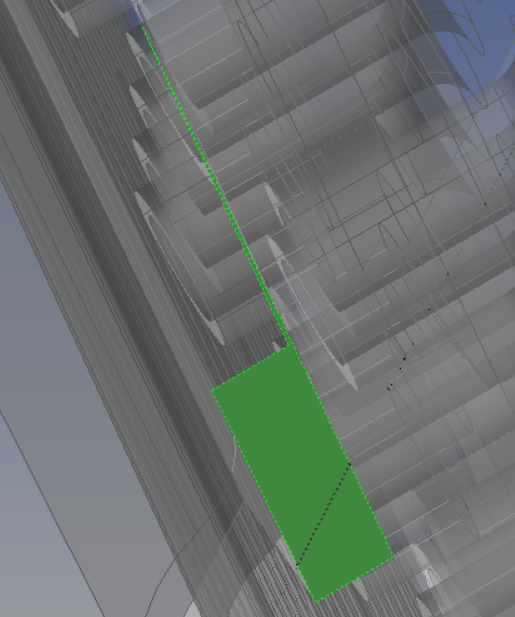

该面好像有问题,检查一下:是否应该将伸出的尖角部分去掉?
2楼2017-08-15 08:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宋小帅94

木虫 (正式写手)

引用回帖:
2楼: Originally posted by shgao20 at 2017-08-15 08:40:28
该面好像有问题,检查一下:是否应该将伸出的尖角部分去掉?

怎么去除呢

发自小木虫IOS客户端
3楼2017-08-15 08:45:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
沿者矩形有尖角伸出的那个边界,将面切分为两块,一块是矩形,另一块是尖角部分,然后删除尖角部分,再将矩形的边界线 (此时应该有两条线) 相加成为一条线。
  如果实在不行,可以把你的模型发上来看看。
4楼2017-08-16 08:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宋小帅94

木虫 (正式写手)

引用回帖:
4楼: Originally posted by shgao20 at 2017-08-16 08:45:21
沿者矩形有尖角伸出的那个边界,将面切分为两块,一块是矩形,另一块是尖角部分,然后删除尖角部分,再将矩形的边界线 (此时应该有两条线) 相加成为一条线。
  如果实在不行,可以把你的模型发上来看看。

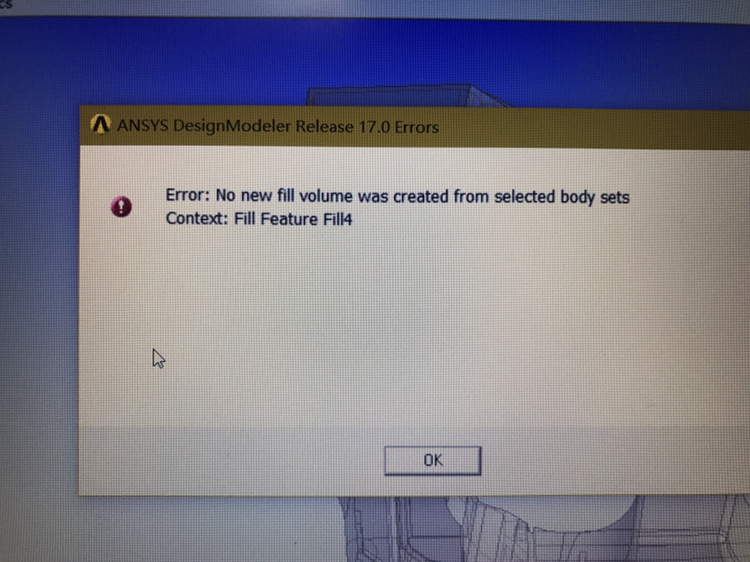

整体上是这样的我刚接触这个软件 之前理解错了好像一直画的是外壳的网格 请问像这样的结构怎么添加流体域呢? 我用fill一直失败 不知道是哪里的问题
网格划分求助-1


网格划分求助-2



发自小木虫IOS客户端
5楼2017-08-16 19:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xvbzcmn

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
可以试试abaqus的虚拟拓扑

发自小木虫Android客户端
勤勉一些,切忌怠惰
6楼2017-08-17 07:31:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
5楼: Originally posted by 宋小帅94 at 2017-08-16 19:49:06
整体上是这样的我刚接触这个软件 之前理解错了好像一直画的是外壳的网格 请问像这样的结构怎么添加流体域呢? 我用fill一直失败 不知道是哪里的问题


...

抱歉,我不了解流体。
7楼2017-08-17 08:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
上传几何呗。我看看试试
其实我想说,以上结论是我瞎编的。。。
8楼2017-08-17 11:55:07
