[求助] 急求，大神们，Zsimpwin问题求解答 已有1人参与

各位老师，前辈好：
       问题如：
                  1.如何选择等效电路？只能不断调试么？
                  2.误差多大可以接受？
                  3.模拟图与曲线图拟合度好但是误差偏高？模拟图与曲线图拟合度不好但是误差很小？怎么取舍?

  拜谢！！！

急求，大神们，Zsimpwin问题求解答
回复此楼

» 本帖已获得的红花（最新10朵）

陈启超

» 猜你喜欢
改变自己，改变未来！！！
1楼 2017-08-11 21:13:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈启超

铜虫 (小有名气)
送红花一朵
自己顶
回复此楼
改变自己，改变未来！！！
2楼2017-08-11 21:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

何沅福
。

发自小木虫Android客户端
3楼2017-08-11 21:24:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
2014_小胖子: 金币+1 2017-08-12 10:09:00
阻抗谱与等效电路不是一一对应的，一个阻抗谱可以用多个等效电路来拟合，合理的等效电路要根据实际的电极过程确定，因此，需要熟悉自己的电极反应过程。
  一般而言，根据阻抗谱的形状大致可以选择等效电路的类型（应该包括那些元件），这需要了解阻抗谱的原理，和阅读与研究工作类似的文献，选择几个可能的等效电路，才用软件拟合。
  拟合结果，首先要满足拟合误差（error%)不大于10%，当然越小越好；其次，是曲线尽可能重叠度高。
  如果认为选择的等效电路是合理的，拟合误差也不大，只是曲线重叠度不好，这时，以拟合误差小为准。
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

陈启超
Themoreamanlearns,themoreheknowshisignorance!
4楼2017-08-11 22:12:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈启超

铜虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by Jackcd12 at 2017-08-11 22:12:07
阻抗谱与等效电路不是一一对应的，一个阻抗谱可以用多个等效电路来拟合，合理的等效电路要根据实际的电极过程确定，因此，需要熟悉自己的电极反应过程。
  一般而言，根据阻抗谱的形状大致可以选择等效电路的类型（ ...

谢谢
回复此楼
改变自己，改变未来！！！
5楼2017-08-12 12:06:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈启超

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by 何沅福 at 2017-08-11 21:24:37
。

6楼2017-08-12 12:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 陈启超 at 2017-08-12 12:06:29
谢谢...

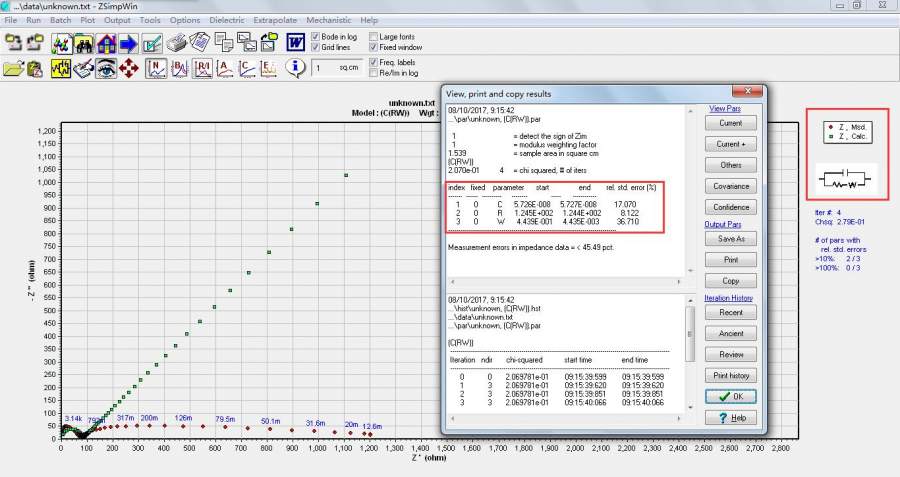

你选择的等效电路不合适，试一试：R(Q(RW)), or R(C(RW)).
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2017-08-12 15:22:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
