[求助] 电化学 已有2人参与

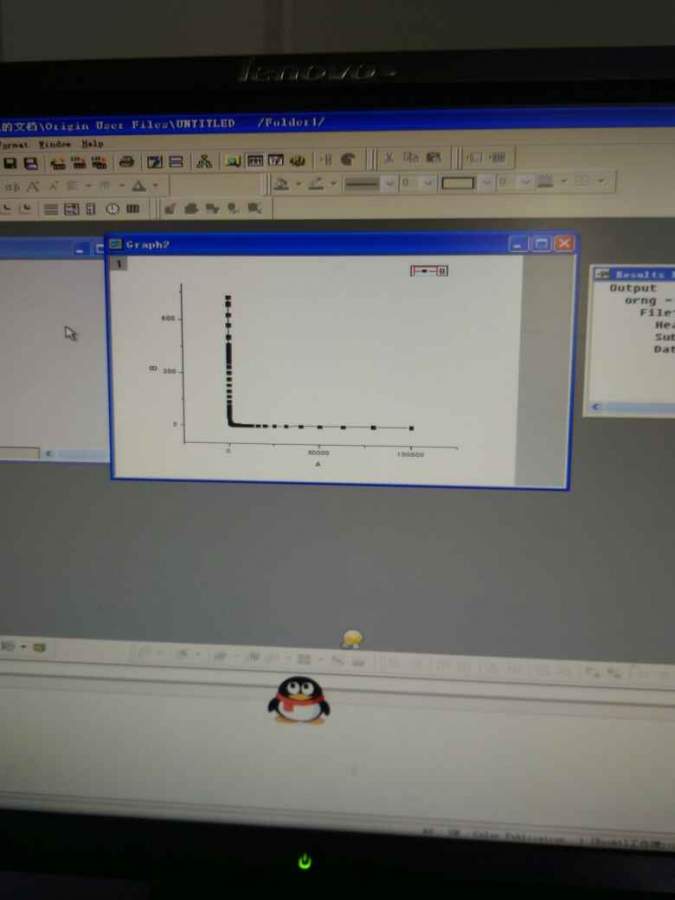

这是以频率为x轴，模值为y轴的波特图，可是坐标轴值应如何设置。

电化学


发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

My阻抗专用

» 猜你喜欢
1楼 2017-08-11 14:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
langzhizhou: 金币+1 2017-08-13 16:26:59
X轴以常用对数log表达，用origin软件，选择对数显示就行了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2017-08-11 14:24:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

博笃勤思

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2017-08-11 14:24:26
X轴以常用对数log表达，用origin软件，选择对数显示就行了。

y轴的数值不用做改变吗？还有一个问题:交流阻抗图的数据以.txt的形式导出的第三列Z值是代表膜值吗。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-08-11 14:41:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

一般而言，将频率作为对数显示。你用Excell打开数据文件，每列数据上面显示有具体的意义，一般显示的数列顺序为：频率，模量，实部，虚部，相位角
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2017-08-11 16:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
5楼2017-08-11 16:50:23
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

博笃勤思

新虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2017-08-11 16:36:37
一般而言，将频率作为对数显示。你用Excell打开数据文件，每列数据上面显示有具体的意义，一般显示的数列顺序为：频率，模量，实部，虚部，相位角

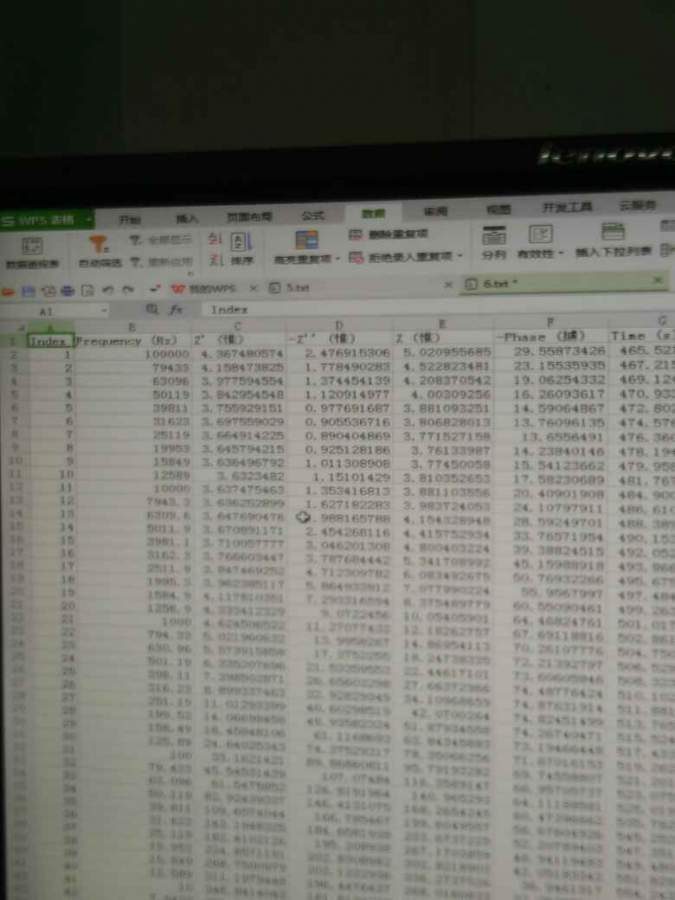

我这个图里面是不是分别代表的是频率 实部 虚部 相位角 时间。
电化学-1



发自小木虫Android客户端
赞一下 回复此楼
6楼2017-08-11 17:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疏晓云

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 博笃勤思 at 2017-08-11 17:07:56
我这个图里面是不是分别代表的是频率 实部 虚部 相位角 时间。

...

你这个分别是 频率，实部，虚部，模量，相位角，时间
赞一下 回复此楼
加油！
7楼2017-08-15 10:16:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
