fluent水和空气二相流的问题
|
|||
我在做一个明渠模拟，上面是空气下面是水，为什么这个模型到后面液位会升高呢？我是一个fluent小白，大概是按照教程做的，求大神来指点一下，谢谢了 发自小木虫Android客户端 |
回复此楼» 本帖已获得的红花（最新10朵）
» 猜你喜欢
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有6人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有5人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
匿名
用户注销 (著名写手)
奔跑路上的小汪
- 应助: 15 (小学生)
- 金币: 1858.1
- 散金: 346
- 红花: 12
- 沙发: 1
- 帖子: 1199
- 在线: 155.1小时
- 虫号: 0
- 注册: 2016-03-14
- 性别: GG
- 专业: 传热传质学
2楼2017-08-11 09:37:21
匿名
用户注销 (著名写手)
奔跑路上的小汪
- 应助: 15 (小学生)
- 金币: 1858.1
- 散金: 346
- 红花: 12
- 沙发: 1
- 帖子: 1199
- 在线: 155.1小时
- 虫号: 0
- 注册: 2016-03-14
- 性别: GG
- 专业: 传热传质学
3楼2017-08-11 09:37:58
送红花一朵 |
我先在adaption region里边设的水流的区域。然后设置的初相为空气，次相为水，然后在patch里边只有水的的体积分数，我就给设置成1了请问这个设置存在什么问题吗？ 您说的还有一个我不太懂，geo模型要怎么使用？ 发自小木虫Android客户端 |
4楼2017-08-11 10:31:06
CRAYON黄昏晓
木虫 (正式写手)
- 应助: 14 (小学生)
- 金币: 2236.4
- 散金: 60
- 红花: 8
- 帖子: 357
- 在线: 70.6小时
- 虫号: 4482423
- 注册: 2016-03-09
- 性别: GG
- 专业: 燃烧学
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
董111: 金币+10 2017-08-11 14:32:59
小木虫: 金币+0.5, 给个红包，谢谢回帖
董111: 金币+10 2017-08-11 14:32:59
|
geo重构吧，是在solution methods中的volume fraction下面选择的吧，我没做过这个，液位上升会不会是没有设置重力的或者重力方向设置错误的原因？ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
5楼2017-08-11 14:26:53
6楼2017-08-11 17:01:52
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
董111: 金币+10 2017-08-12 09:16:59
小木虫: 金币+0.5, 给个红包，谢谢回帖
董111: 金币+10 2017-08-12 09:16:59
|

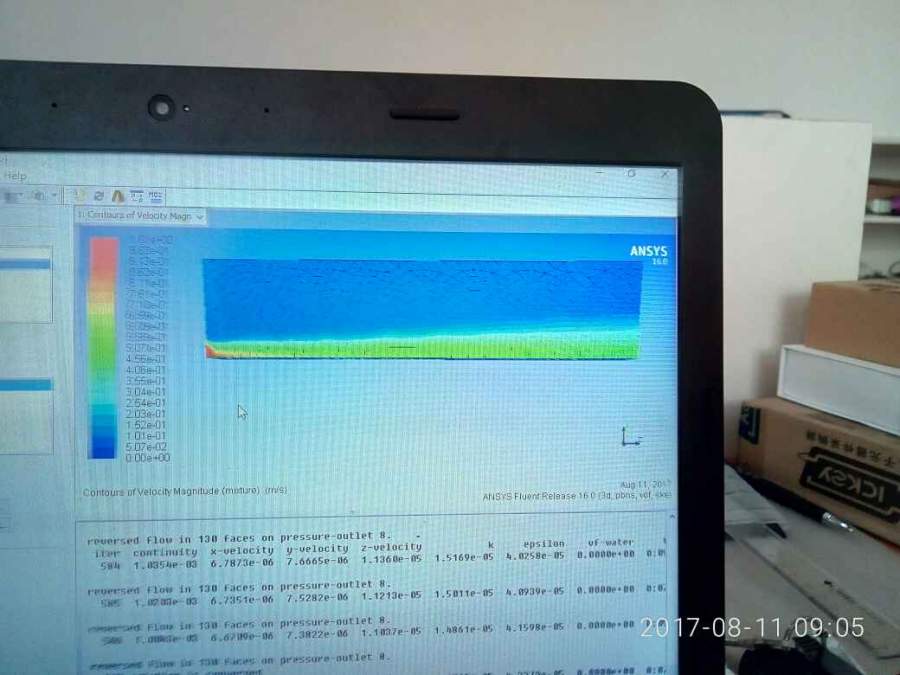

题主截图显示的是速度云图 所以你是怎么观察到液面升高了的呢？网上有一个明渠流的例子 流程与你的差不多 我也做过 感觉没啥问题 你左右边界设置是什么？ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
7楼2017-08-11 18:59:51
送红花一朵 |
唐山的亲人啊，哈哈，握手握手，我也是唐山的，现在住在在高新区，， 我那个是速度云图，我看那个云图到后面水位线上面也有了速度我猜测可能是液位升高或者是空气有了速度，这个我不太会判断，我是按照网上的模型做的，只是我的这个是三维的，空气入口是设置的压力进口参数是0，水的是速度进口，设置了速度，出口是压力出口，不知道为什么会出现后边的那种现象。。。 发自小木虫Android客户端 |
8楼2017-08-12 09:16:36
cupwangbq
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3222.1
- 红花: 3
- 帖子: 289
- 在线: 24.3小时
- 虫号: 4470354
- 注册: 2016-03-05
- 专业: 固体力学
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
董111: 金币+10 2017-08-12 11:01:34
小木虫: 金币+0.5, 给个红包，谢谢回帖
董111: 金币+10 2017-08-12 11:01:34
|

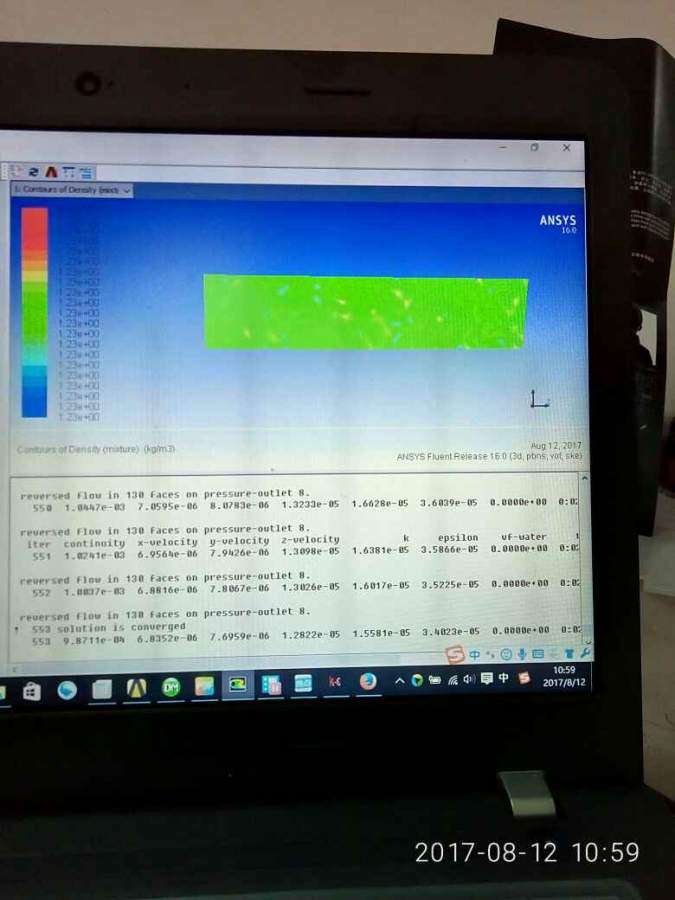

1请给出密度云图看看吧，2波高你设的是多少？流道纵向（y方向）多大？ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
9楼2017-08-12 10:10:36
