[求助] 运算结果网格出现严重不正确变形

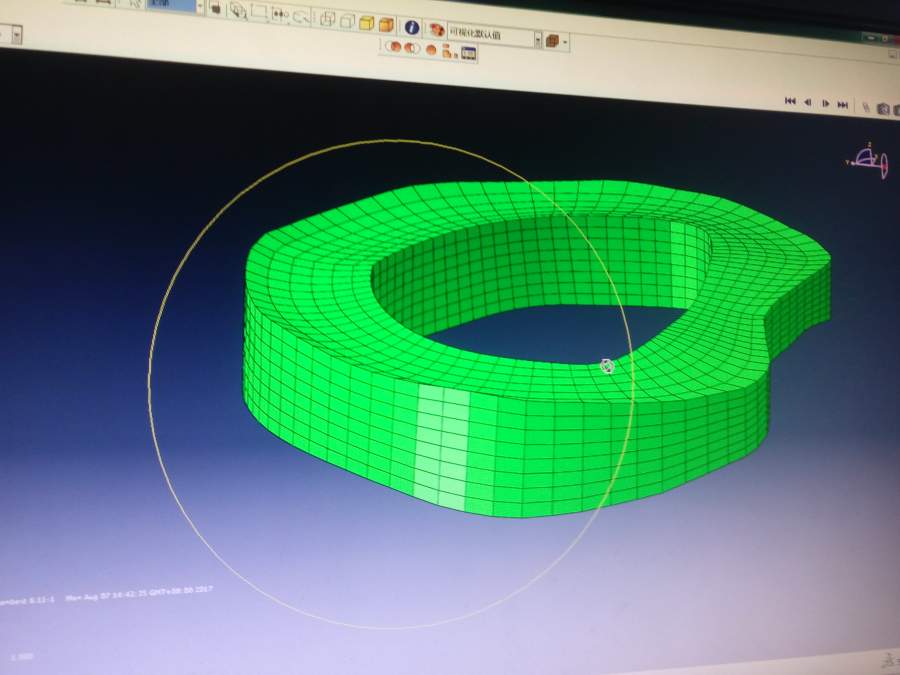

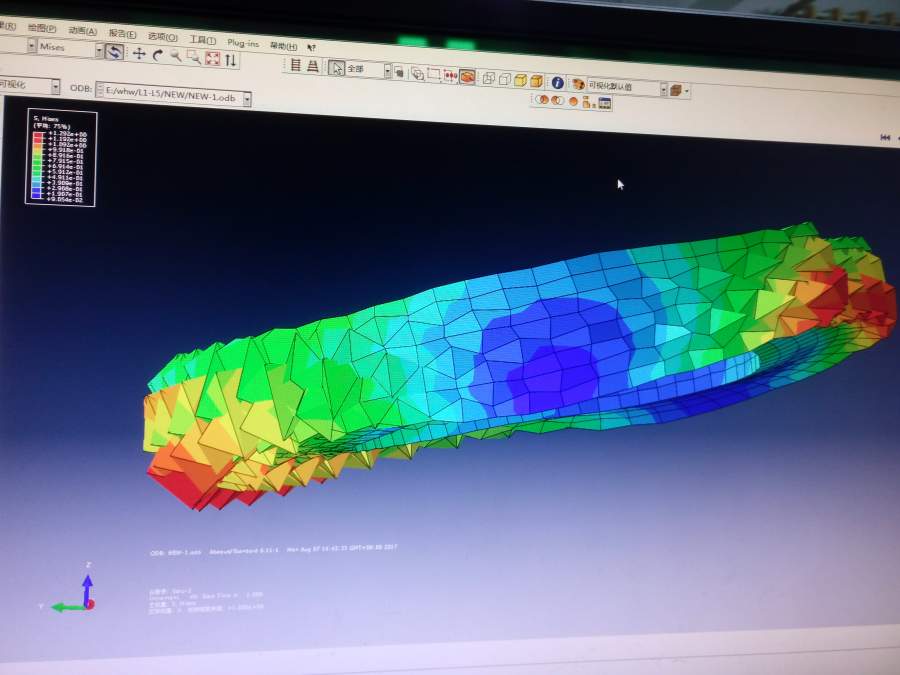

六面体网格在受力下发生不正常畸变，不知道什么原因，网格由hypermesh生成 类型为C3D8R，导入abaqus后运算，就施加了一些均布力，就出现这种结果，有没有大神能够解释一下

运算结果网格出现严重不正确变形


运算结果网格出现严重不正确变形-1
回复此楼

» 猜你喜欢
1楼 2017-08-10 22:12:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南鱼座

新虫 (初入文坛)
各层网格部分节点没共用？Hypermesh里面节点合并下试试。

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2017-08-10 22:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcc861007

金虫 (初入文坛)
你这是椎间盘啊！你施加的什么均布力？intradiscal pressure？用的什么材料？约束好了吗？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-08-11 01:34:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcc861007

金虫 (初入文坛)
我怎么感觉没有fiber lamellae呢？以致这个annulus没有被reinforce？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-08-11 01:38:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦、飞翔

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 南鱼座 at 2017-08-10 22:35:05
各层网格部分节点没共用？Hypermesh里面节点合并下试试。

合并节点了，节点容差设置的还挺大的，觉得没什么问题
赞一下 回复此楼
5楼2017-08-11 09:56:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦、飞翔

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zcc861007 at 2017-08-11 01:34:21
你这是椎间盘啊！你施加的什么均布力？intradiscal pressure？用的什么材料？约束好了吗？

我在椎骨的节点上施加的力，传递到椎间盘上的，设置的弹性材料，约束没问题
赞一下 回复此楼
6楼2017-08-11 09:58:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦、飞翔

金虫 (小有名气)
引用回帖:
4楼: Originally posted by zcc861007 at 2017-08-11 01:38:33
我怎么感觉没有fiber lamellae呢？以致这个annulus没有被reinforce？

我还没有加上纤维，应该不是没加纤维的原因吧
赞一下 回复此楼
7楼2017-08-11 09:59:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcc861007

金虫 (初入文坛)
引用回帖:
7楼: Originally posted by 梦、飞翔 at 2017-08-11 09:59:17
我还没有加上纤维，应该不是没加纤维的原因吧...

我估计你没加fiber，导致的大变形造成单元扭曲。加了fiber后，这个annulus就被reinforce了，就不会有这么大变形了

发自小木虫IOS客户端
赞一下(1人) 回复此楼
8楼2017-08-12 18:00:47
