| 查看: 816 | 回复: 3 | ||
[求助]
动态再结晶晶粒变化
|
|

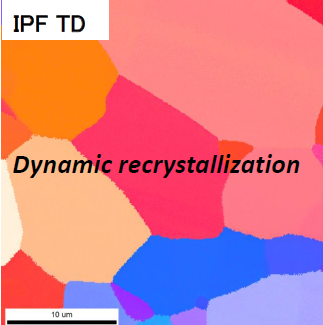

小弟最近做压缩实验，材料为未退火拉拔后的工业纯铝1100线切割成的圆柱，压缩条件为室温，5e-4应变率，0.5应变。 原始晶粒为拉拔后的丝状，压缩后晶粒反而动态再结晶长大成等轴状。 我有两个疑惑： 1. 通常动态再结晶都是在热加工下发生的，室温下工业纯铝是否能发生？ 是否因为原始材料是未退火的拉拔大变形状态，内部储存能很高，导致室温下就能发生动态再结晶？ 2. 我查阅的书籍及文献上研究动态再结晶的原始材料通常都事先经过退火成等轴状，加工后发生的动态再结晶晶粒比原始晶粒小。而我的原始试样未经过退火出力，发生动态再结晶后晶粒是否能比原始尺寸更大？ 如果哪位朋友看过类似研究原始材料为大变形未退火状态的动态再结晶，麻烦提供学习一下！ 希望大家都能指点一二！ 非常感谢！  original.png  compressed.png |
回复此楼» 猜你喜欢
求调剂一志愿海大，0703化学学硕304分，有大创项目，四级已过
已经有9人回复
-
289材料与化工（085600）B区求调剂
已经有4人回复
-
一志愿武理材料工程348求调剂
已经有6人回复
-
08工科 320总分 求调剂
已经有11人回复
-
一志愿华中农业071010，总分320求调剂
已经有6人回复
-
323求调剂
已经有5人回复
-
284求调剂
已经有5人回复
-
317求调剂
已经有16人回复
-
287求调剂
已经有9人回复
-
求调剂
已经有6人回复
» 本主题相关商家推荐: (我也要在这里推广)
kestar1991
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 51.5
- 帖子: 44
- 在线: 5.5小时
- 虫号: 3066453
- 注册: 2014-03-18
- 性别: GG
- 专业: 金属材料的合金相、相变及
|
针对第一个问题，一般动态再结晶都是在加热中产生，比较常见的就是热轧工艺过程和铝型材的挤压过程会有动态再结晶。室温下一般不存在动态再结晶过程，何况是纯铝。如果室温下动态再结晶H19态的铝材能有用吗？ 发自小木虫IOS客户端 |
2楼2017-08-10 14:51:23
kestar1991
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 51.5
- 帖子: 44
- 在线: 5.5小时
- 虫号: 3066453
- 注册: 2014-03-18
- 性别: GG
- 专业: 金属材料的合金相、相变及
|
针对第二个问题，动态再结晶包含晶粒的破碎和再结晶晶粒的形成。在此过程中，加工中材料形变产生加工硬化储能升高，为再结晶提供所谓的行核质点但又伴随着高温下位错的相互抵消产生回复，或是已经形成再结晶晶粒的长大，这两者相矛盾，所以动态再结晶的再结晶晶粒并不一定比原始的大或者小，还要考虑加工工艺自己材料自身合金成分，比如第二相等。。 发自小木虫IOS客户端 |
3楼2017-08-10 14:58:41
seaal
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 1628.5
- 红花: 2
- 帖子: 313
- 在线: 105.5小时
- 虫号: 2306849
- 注册: 2013-02-28
- 专业: 金属材料的微观结构
4楼2017-08-11 06:48:21
