[求助] 请问这种网格怎么画出来的？ 已有2人参与

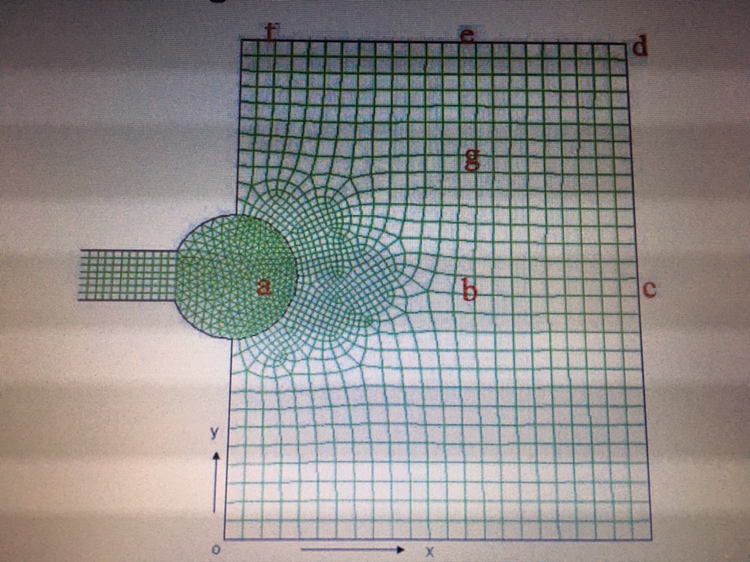

如图：
1.圆内的三角形网格和圆外的四边形网格怎么正好对接上？
2.圆外的四边形网格怎么画出来先密后疏？
3.这种混合网格不容易计算发散吗？

请问这种网格怎么画出来的？


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-08-07 17:34:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jeffguo

禁虫 (著名写手)
本帖内容被屏蔽
4楼2017-08-08 08:00:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hongchi

至尊木虫 (正式写手)
1.只要"球拍"部分与“凹槽”部分是公用一条几何线，软件划分时节点自然就会对应上。
2.取决于你用什么软件画网格；一般情况下，你把各边的节点数设置完毕后，软件自然就会按照设定的算法，划分“最优解”网格；当然如果对网格过渡有更详细的要求，你可以对几何进一部处理。
3.面网格（板壳单元）计算不了解，如果都是实体单元，网格质量控制好，计算结果应该不会发散。当然跟你的计算类型估计也有一定的关系。
赞一下(1人) 回复此楼
学习ing
7楼2017-08-10 17:33:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

churchery

金虫 (小有名气)
1.混合网格后网格节点对齐  2.局部加密   3.二维网格应该还好，计算前检查网格质量

发自小木虫IOS客户端
赞一下 回复此楼
Daretoknow.
2楼2017-08-07 20:58:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DKJAY

新虫 (初入文坛)
这个网格参考fluent教材应该可以画出来，很久以前学过，这个在教材里有类似例子，会不会计算发散我不懂

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-08-07 22:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hm3210

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lljbit: 金币+20, ★★★很有帮助 2017-08-14 17:22:30
同一个件不同分区，设置mesh size和type就可以~不同的件需要节点捕捉功能……
赞一下 回复此楼
5楼2017-08-08 09:10:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Seeyang

新虫 (正式写手)
你们能说详细点吗？我也在做类似的仿真。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-08-08 18:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hongchi

至尊木虫 (正式写手)
1.只要"球拍"部分与“凹槽”部分是公用一条几何线，软件划分时节点自然就会对应上。
2.取决于你用什么软件画网格；一般情况下，你把各边的节点数设置完毕后，软件自然就会按照设定的算法，划分“最优解”网格；当然如果对网格过渡有更详细的要求，你可以对几何进一部处理。
3.面网格（板壳单元）计算不了解，如果都是实体单元，网格质量控制好，计算结果应该不会发散。当然跟你的计算类型估计也有一定的关系。
赞一下 回复此楼
学习ing
8楼2017-08-10 17:33:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Alan0407

金虫 (小有名气)
3.那个圆里面蝶形网格，外面应该也是可以用结构网格做

发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-08-12 00:15:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuexikuang


发自小木虫Android客户端
10楼2017-08-12 00:20:02
