Fluent模拟宾汉流体管内流动压差计算问题
|
|

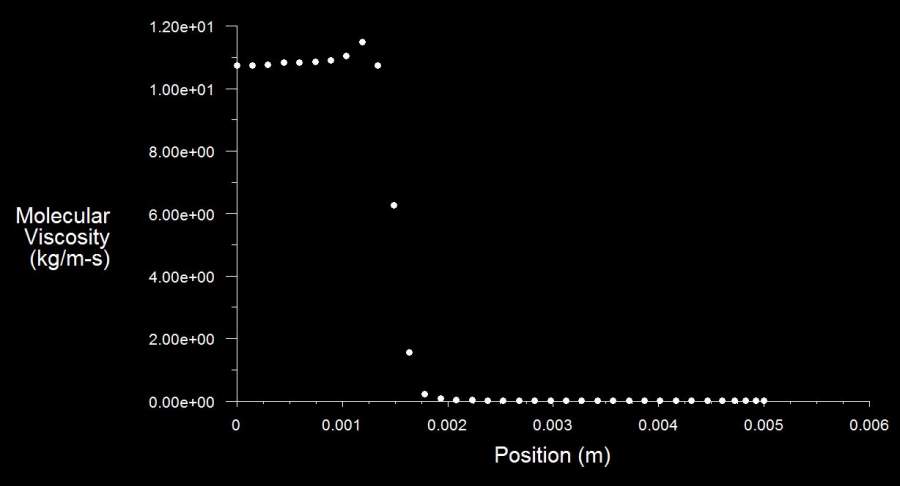

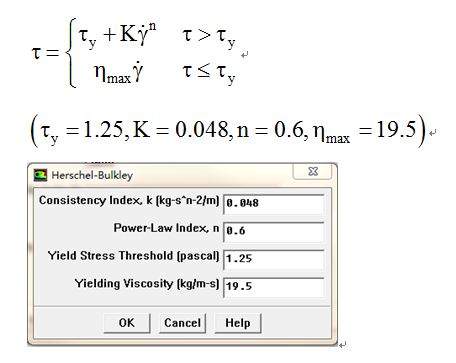

小弟在使用Fluent模拟宾汉流体圆管内的流动，采用二维轴对称坐标，计算网格为四面体网格，入口局部加密，层流模型（雷诺数范围：400 ~ 1800）。对流项采用二阶迎风格式，扩散项采用中心差分格式，SIMPLE算法。模拟区域L:R=2550*10，首先用前半段L:R=1550*10的区域使其流动达到充分发展，然后计算L:R=1000*10区域的压差。计算中宾汉流体的粘度表达式如图1。 由于粘度不可能设为无穷大，在此需设置一个粘度最大值，然而在相同的工况条件下，设置不同的粘度最大值会算出不同的压差且差距很大。其中的一个工况在不同最大粘度下的压差计算结果如图2： 考虑到可能是网格质量的问题，将网格加密，并在计算后做粘度梯度的网格自适应，计算结果仍然受到粘度最大值的影响。图3,4分别为充分发展流动截面上管径方向的粘度分布和速度分布。 本人猜测是否是由于宾汉流体管内流动时存在一段塞流，固液界面区域的粘度梯度很大，而此界面没在所画的网格上，造成塞流区域偏移，导致压差变化？还是网格仍然不行，或是存在其他原因，求大神赐教原因及解决方法！  图1.JPG  图2.JPG  图3.JPG  图4.JPG |
