[求助]
【求助各位大神】非线性屈曲分析荷载位移曲线始终是直线！！！
|
|

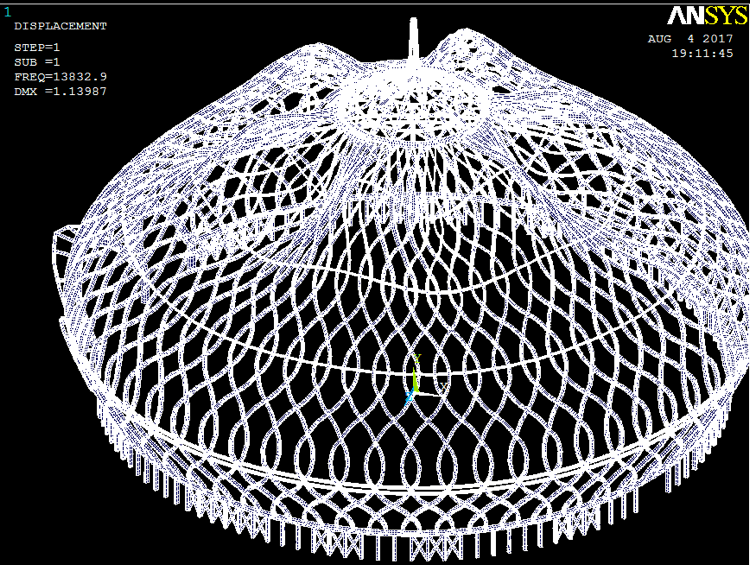

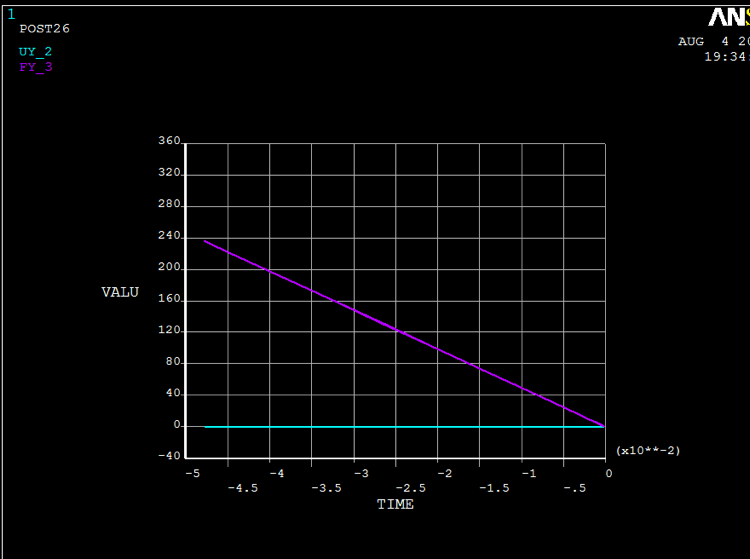

不知为何，我做ansys模拟非线性屈曲分析荷载位移曲线始终得到的是直线！我的操作过程：1、建模，双曲双扭矩形网壳结构 2、首先进行特征值屈曲分析，打开预应力，在节点施加1N的单位荷载，获得静力解。3、模态求解，指定分析类型为模态，求解得到6个模态。 4、进行考虑 初始缺陷的非线性屈曲分析，修正材料模型，引入几何缺陷，打开大变形，定义荷载子步，打开弧长法，进行静力分析。我遇到的问题：（1）特征值屈曲分析第一阶模态的DMX=1.139，引入初始几何缺陷L/300（我模型跨长88000mm，f=88000/300/1.139=257),我不确定这个值对不对? (2)我进行完非线性屈曲分析后，提取支座反力和节点位移，打算绘制荷载位移曲线，试图得到极限承载力，不知为何荷载位移曲线始终是直线？ 发自小木虫IOS客户端 |
