[求助] ansys workbench 中求解solution出现错误 已有1人参与

本人初接触workbench，属于菜鸟级别，希望哪位高手能帮我解答一下，不胜感激。

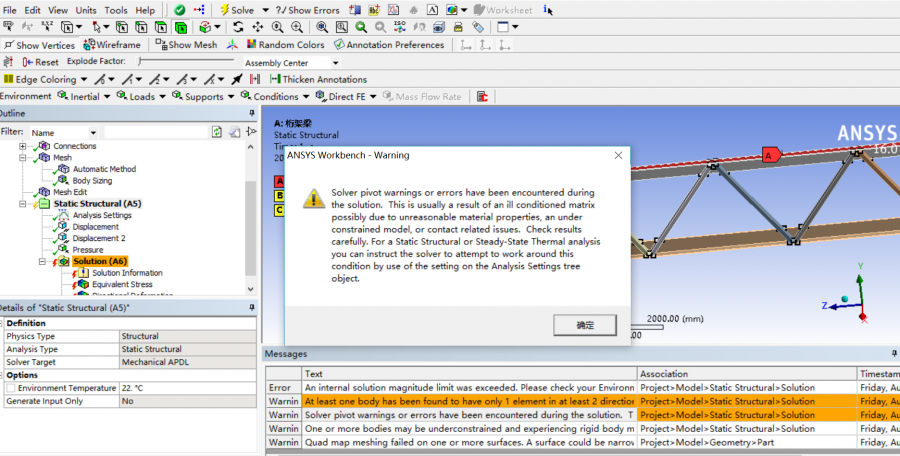

建模及支撑荷载加载之后，开始求解，出现红色信号，表示求解不出来，错误提示如图1

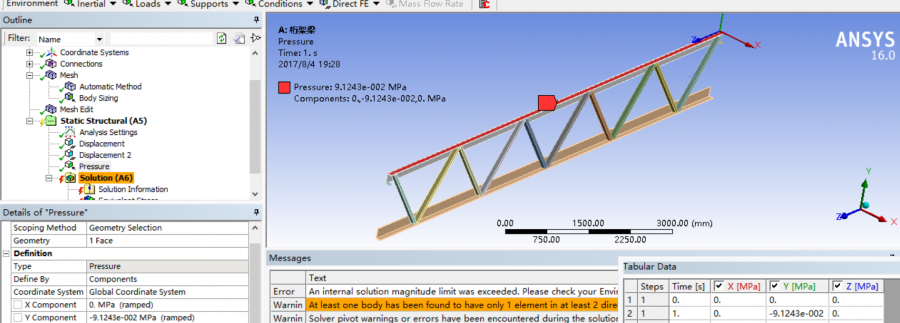

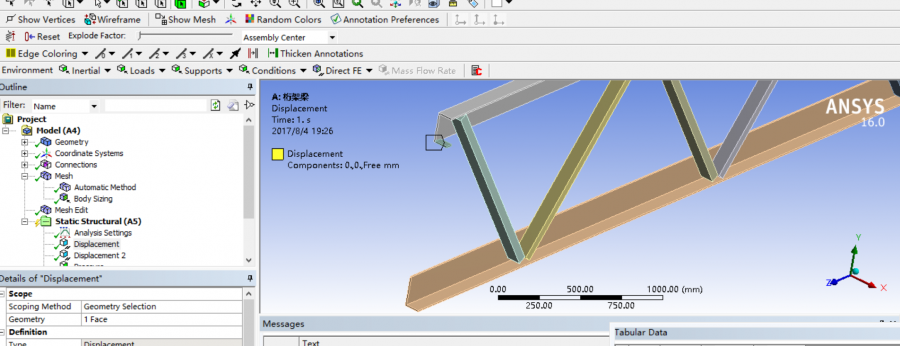

荷载和支撑的放置位置如图234

ansys workbench 中求解solution出现错误


ansys workbench 中求解solution出现错误-1


ansys workbench 中求解solution出现错误-2


ansys workbench 中求解solution出现错误-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-08-04 19:41:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chiiiii

金虫 (小有名气)
可能你材料模型有问题吧

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-08-04 20:23:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacw

铜虫 (初入文坛)
警告里也说了，有可能材料，约束，接触三方面的原因，从模型上看接触的可能性比较大

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-08-05 09:48:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宋晓倩

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by tacw at 2017-08-05 09:48:12
警告里也说了，有可能材料，约束，接触三方面的原因，从模型上看接触的可能性比较大

能再帮我看看吗？

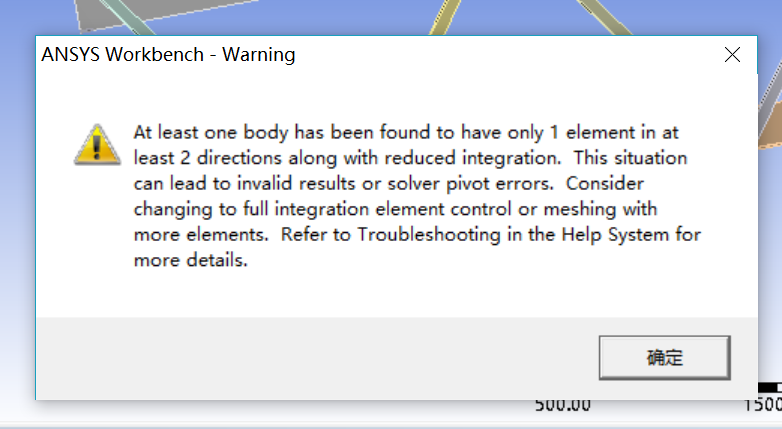

还有一条信息提示如下图1，这个是什么意思呢？

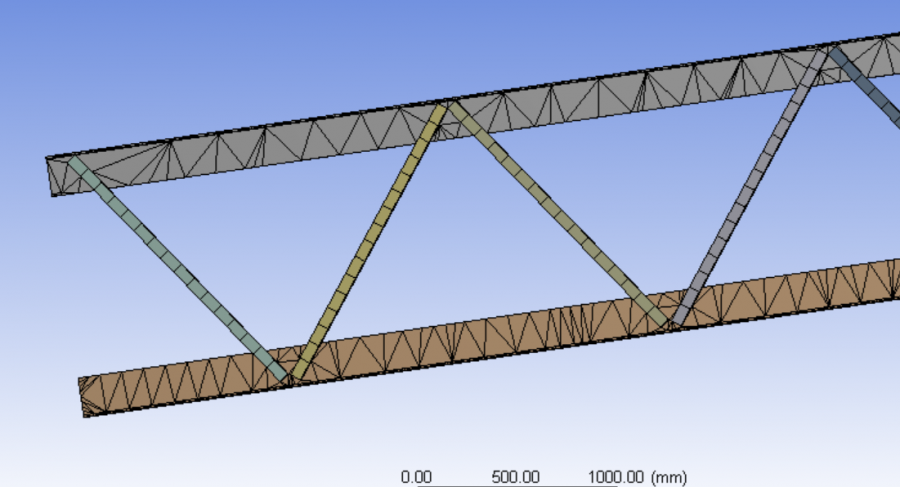

另外，网格划分对此结果会产生很大的影响吗，我只会自动划分网格，结果划分的网格出现两种样式，如下图2所示。非常感谢！
ansys workbench 中求解solution出现错误-4


ansys workbench 中求解solution出现错误-5
赞一下 回复此楼
4楼2017-08-05 10:02:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宋晓倩

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by chiiiii at 2017-08-04 20:23:24
可能你材料模型有问题吧

能再帮我看看吗？
还有一条信息提示如下图1，这个是什么意思呢？
另外，网格划分对此结果会产生很大的影响吗，我只会自动划分网格，结果划分的网格出现两种样式，如下图2所示。非常感谢！
ansys workbench 中求解solution出现错误-6


ansys workbench 中求解solution出现错误-7
赞一下 回复此楼
5楼2017-08-05 10:03:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

txzdgr

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
宋晓倩: 金币+5, ★有帮助 2017-08-09 18:01:17
应该是接触对网格问题，可以试试suppress一部分接触对，再计算，如果还出错就继续suppress接触对，直到找出有问题的接触对，再细化网格求解
赞一下 回复此楼
6楼2017-08-07 14:04:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WDHJ

木虫 (小有名气)
网格太太太粗糙，另外很可能是接触的问题。先细化网格，不行的话就别用接触，把整个模型用布尔操作弄成一个整体

发自小木虫Android客户端
赞一下 回复此楼
未来不迎当时不杂过往不恋
7楼2017-08-12 20:38:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

02130732

新虫 (小有名气)
可以先用hypermesh细化网格，再倒到ansys中

发自小木虫Android客户端
赞一下(1人) 回复此楼
8楼2017-08-12 23:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumpie

新虫 (小有名气)
怀疑约束不足，可以手工加一些额外约束，算通了再删除一些约束，判断哪里出了问题

发自小木虫Android客户端
赞一下 回复此楼
交给我你就不用放心了，没有错不了的事儿
9楼2017-10-22 10:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

资深小肚兜

新虫 (正式写手)
这个其实不难

发自小木虫Android客户端
回复此楼
10楼2017-11-06 17:32:08
