[求助] icem网格问题 已有1人参与

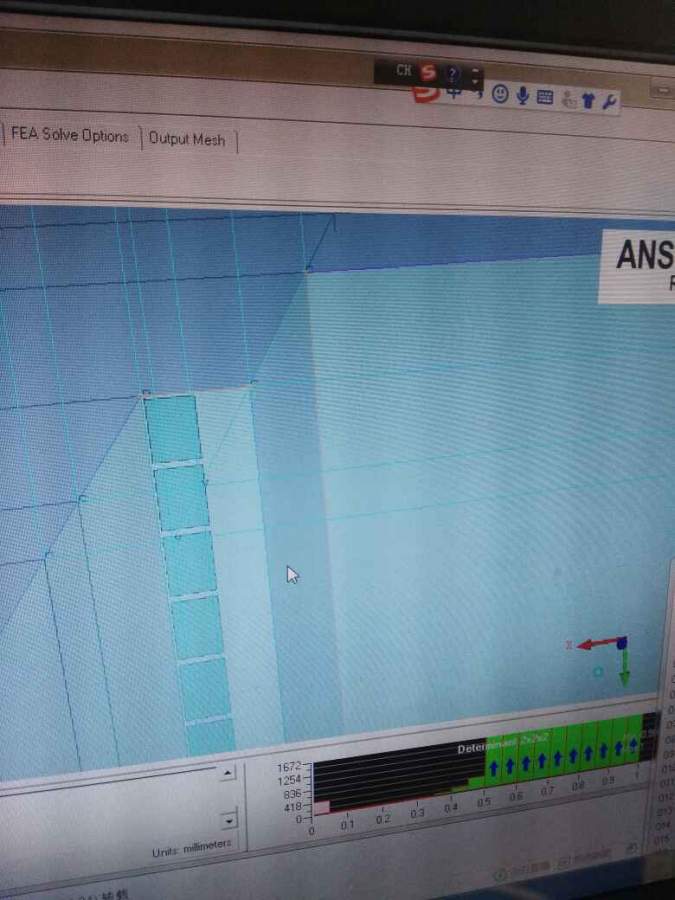

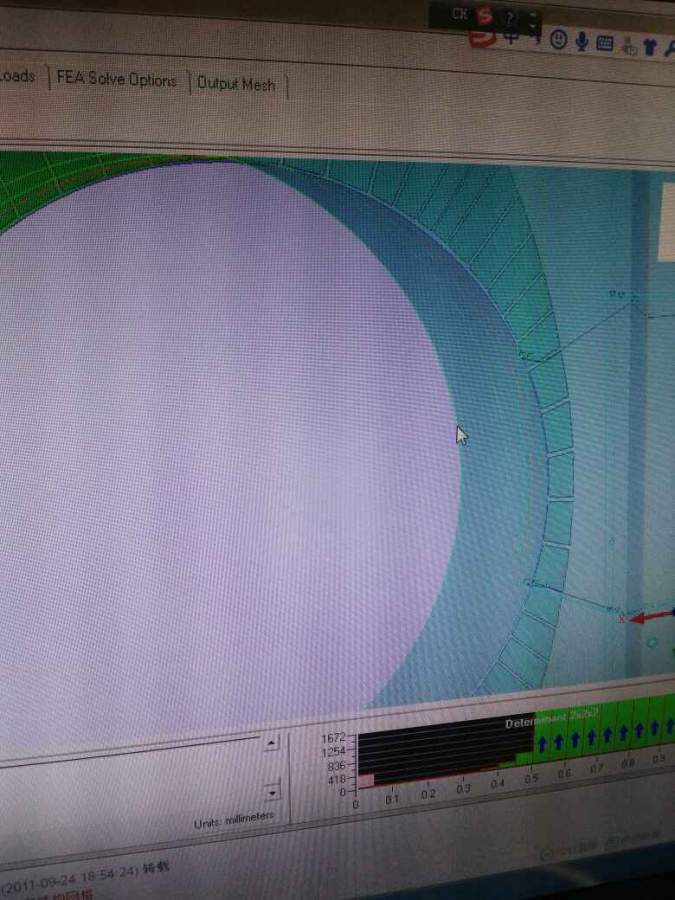

结构网格加密后前面几层较薄的块质量下降明显，但看上去方方正正，不知道什么原因，外oblock附近以及其它附近都有此类问题

icem网格问题


icem网格问题-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-08-02 22:03:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

祥哥35405

新虫 (初入文坛)
本人新手，最近刚学的icem，问过师兄也不晓得，点和线映射反复检查过好像没什么问题

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-08-02 22:06:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lookgs

木虫 (小有名气)
弧面上薄的网格容易扭曲，产生负体积

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2017-08-03 09:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

祥哥35405

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by lookgs at 2017-08-03 09:16:19
弧面上薄的网格容易扭曲，产生负体积

是啊，17.0的版本好奇怪，有时候重新打开会出现负网格，几何修复把精度调了也不行，几何面icem里面删掉重新生成也不行，不知道怎么办

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-08-04 17:36:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao1706

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
将弧度较大的曲线在拐点处分块，整体多分几块
或者沿着曲线方向将网格加密试试
赞一下 回复此楼
5楼2017-08-05 14:59:01
