[求助] Fluent中vof模型对于交界面如何选择几何重构方法？已有1人参与

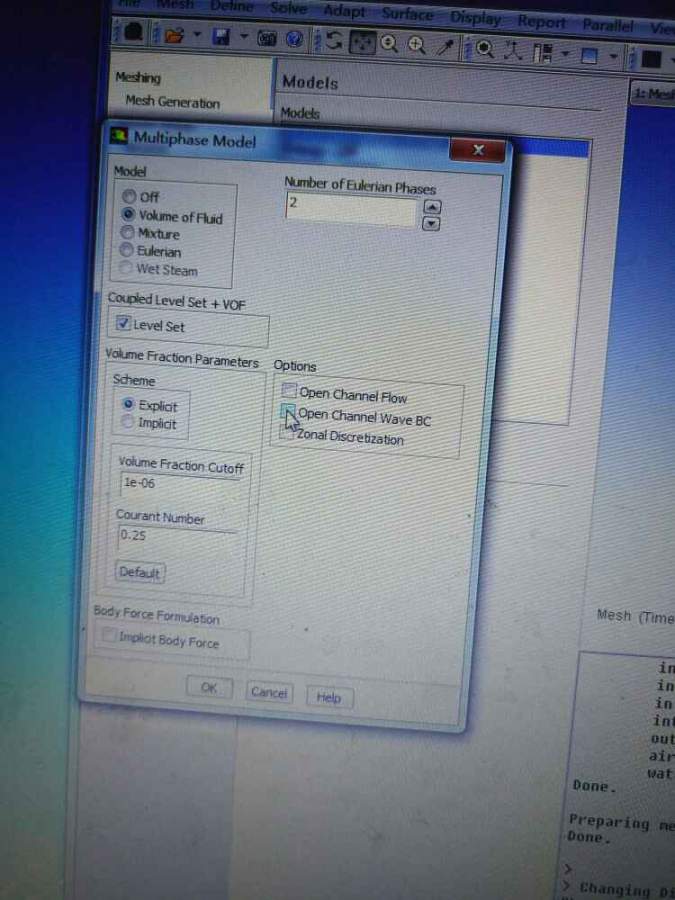

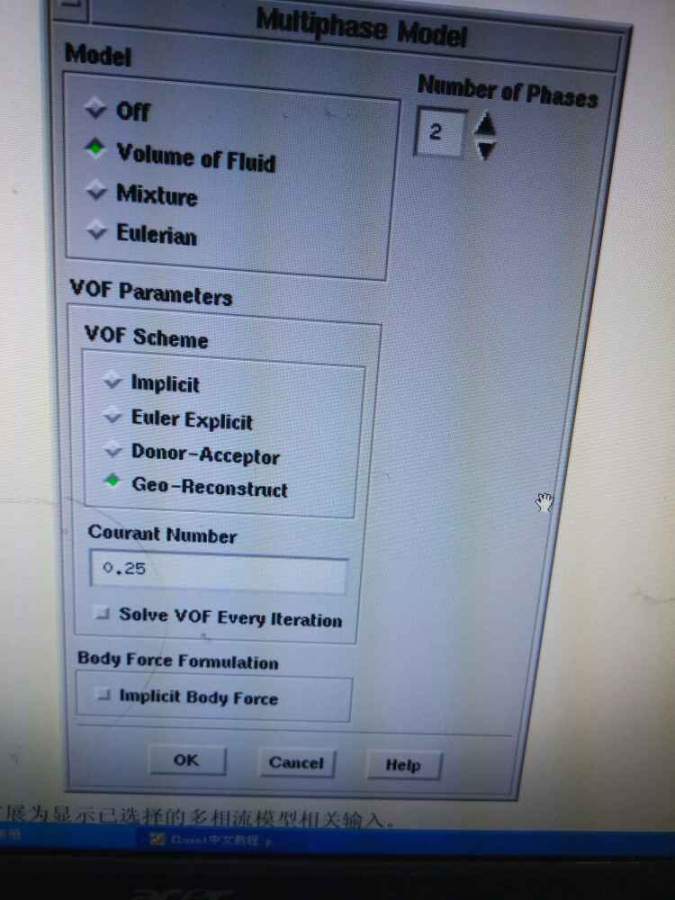

计算二维非稳态水滴脱落，默认的计算模式得到图像并不是非常的清晰。在中文帮助中看到可以选择geo reconstruct,但是我自己模型计算中并没有这个选项？请问这是为什么？geo reconstruct 是有什么前提条件吗？在画网格时交界面必须为interface？图片一张是帮助中的图，一张是我计算中的图

发自小木虫Android客户端

回复此楼

» 猜你喜欢

26申博推荐：南京航空航天大学国际前沿院光学方向招收博士生！已经有1人回复
如何从铁电相到顺电相。已经有1人回复
物理学I论文润色/翻译怎么收费? 已经有108人回复
各位大佬，求一份最新Wien2k版本作为学习用途已经有0人回复
南科大活性流体和软物质课题组诚招2027级博士、硕士研究生和博后已经有41人回复
瑞典林雪平大学博士后招聘｜PEC Water Splitting 方向已经有24人回复
PRB投稿，Acknowledgment sent to author状态十天了已经有3人回复
PVA溶解已经有1人回复
基金申请已经有44人回复

1楼 2017-08-02 20:19:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

CRAYON黄昏晓

木虫 (正式写手)

应助: 14 (小学生)
金币: 2236.4
散金: 60
红花: 8
帖子: 357
在线: 70.6小时
虫号: 4482423
注册: 2016-03-09
性别: GG
专业: 燃烧学

【答案】应助回帖

geo reconstruct在fluent的solution methods里面的volume fraction里面选择，至于网格，根据具体情况吧，根据我个人理解，模拟水滴的时候，可以在网格划分时先对于水滴部分进行加密，但不建立part,而是在进行fluent初始化的时候进行增加水滴区域，再进行patch，如果在画网格时非要把水滴的part部分建立出来，那交界面可以设置为interior的，不参与计算
