[求助] ANSYS的收敛追踪图怎么看？ 已有2人参与

ANSYS的收敛追踪图怎么看？

ANSYS的收敛追踪图怎么看？


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-08-02 08:20:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
li000000: 金币+15, ★★★很有帮助 2017-08-03 22:57:45

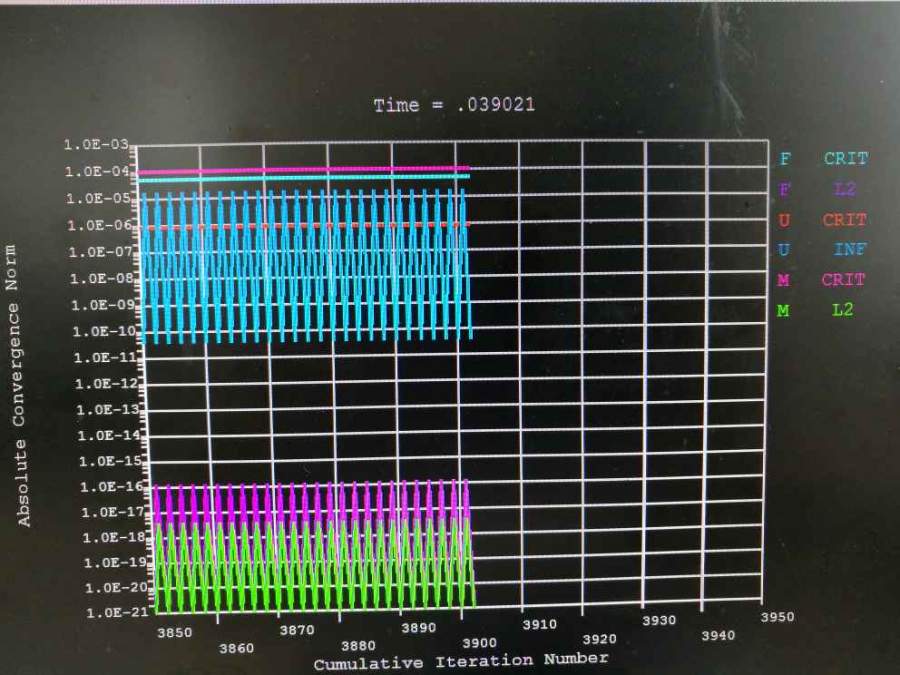

以你的追踪图来说：
    最右边列出了 6 个参数，每两个一组，上面的是受力准则值，下面是计算结果；当计算结果值小于相应的收敛准则值时该参数是收敛的，否则不收敛。
    你的图中：  F INF  一直在  F  CRIT  的上面，说明不收敛。另外两个你自己分析一下。
赞一下(1人) 回复此楼
2楼2017-08-03 08:05:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
上图中包括了力、位移、力矩三项收敛准则，通常情况下，连续三次迭代结果（振荡曲线） 小于 critical value（上图中直线），则程序认为迭代求解收敛。
赞一下(1人) 回复此楼
