[求助] ANSYS划分网格 求助！

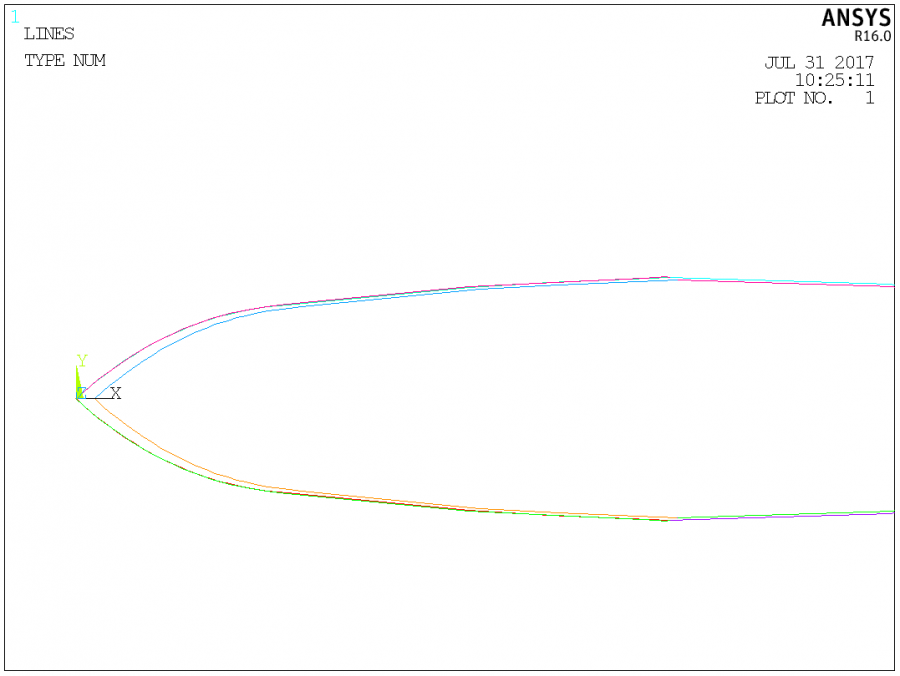

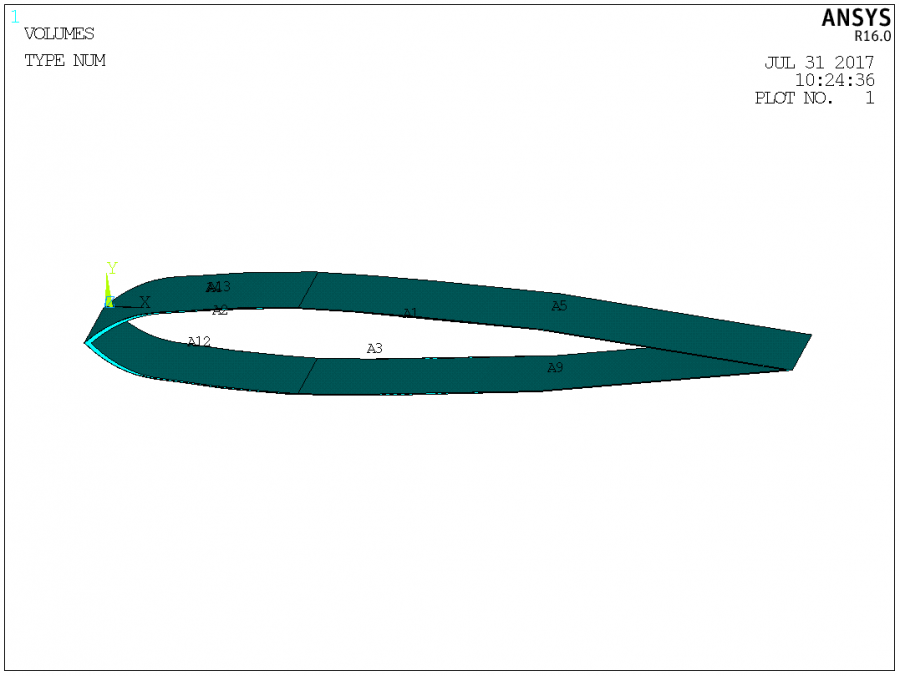

如图所示 ，为机翼模型 ， 机翼前端覆有一层材料薄膜，准备做热分析
模型是通过建立关键点 制成 机翼外轮廓，再进行缩放制成机翼内轮廓线，再设立薄膜外轮廓关键点 制成薄膜外轮廓 与机翼外轮廓构成薄膜。
这样 进行MESH的时候一直有问题 求大神指导！

ANSYS划分网格 求助！


ANSYS划分网格 求助！-1


ANSYS划分网格 求助！-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-07-31 10:33:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
1.考虑壳单元吧。2.把几何导出，在别的软件中生成网格。

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
2楼2017-08-01 01:33:25
