应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 求解释为什么我的陶瓷高温烧结后留下这么多气孔？
61/1返回列表
查看: 1693  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

骑猪看星星

木虫 (著名写手)

[求助] 求解释为什么我的陶瓷高温烧结后留下这么多气孔？ 已有1人参与

我用MgO作烧结助剂常压烧结磷酸锆陶瓷，在1200度左右可以烧的比较致密，但是高温下1400℃就烧出来全是孔，但是看物相没有变化，质量也没变化，应该不存在分解。请教一下大神，加烧结助剂后过高温度烧结陶瓷为什么会出现气孔？

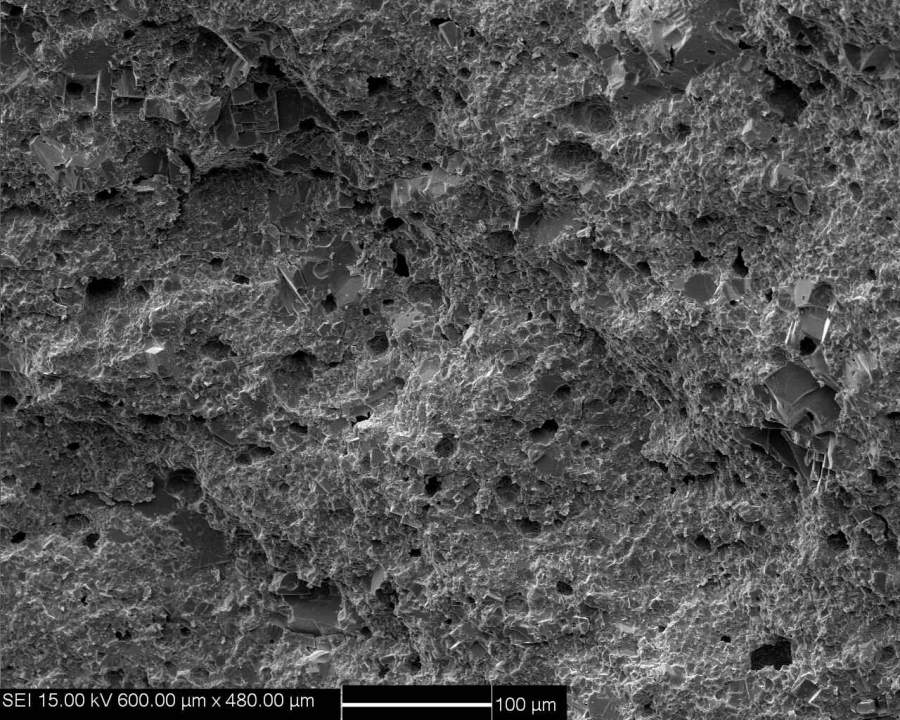

求解释为什么我的陶瓷高温烧结后留下这么多气孔？


发自小木虫Android客户端
回复此楼

» 猜你喜欢
stayhungry,stayfoolish.
1楼 2017-07-29 23:58:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maoliang

铁杆木虫 (著名写手)
孔形状很圆，是不是局部由于烧结助剂出现液相，包裹了气体，没排出来？如果是这样，可能是烧结助剂混合不均，或者用量过高

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2017-07-30 08:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

骑猪看星星

木虫 (著名写手)
引用回帖:
2楼: Originally posted by maoliang at 2017-07-30 08:42:50
孔形状很圆，是不是局部由于烧结助剂出现液相，包裹了气体，没排出来？如果是这样，可能是烧结助剂混合不均，或者用量过高

谢谢，您是说可能是混料不匀或者MgO过量导致液相过多从而引入大量气孔吗？但为什么在低温1200℃烧结没有出现这种现象，可以烧很好。

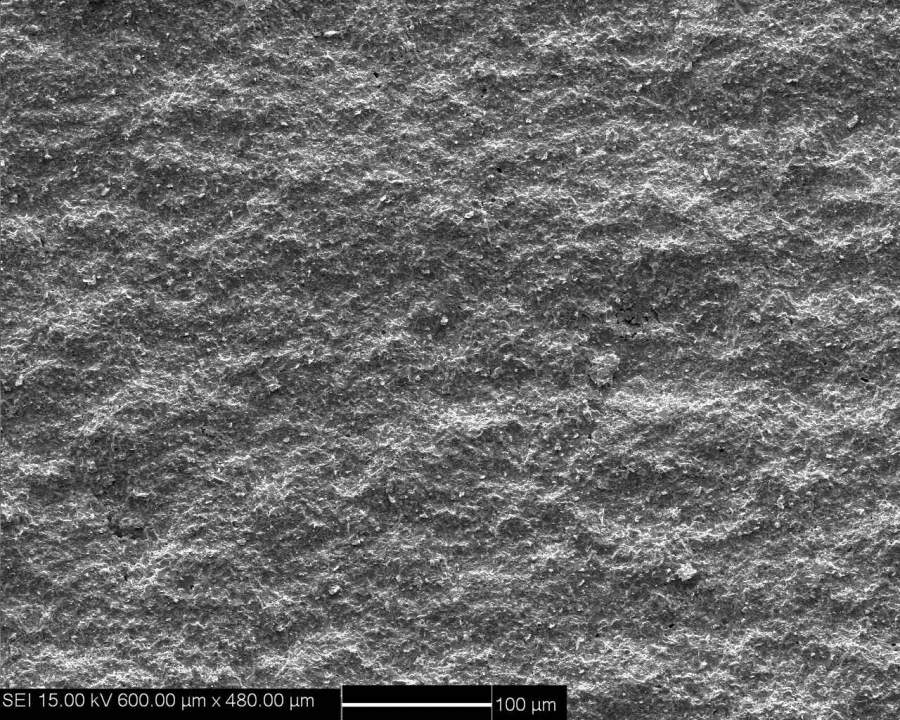

求解释为什么我的陶瓷高温烧结后留下这么多气孔？-1



发自小木虫Android客户端
赞一下 回复此楼
stayhungry,stayfoolish.
3楼2017-07-30 09:54:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyxj

木虫 (著名写手)

【答案】应助回帖

可能是超温晶粒长大生成气孔吧，看第一张图断面像是很多大晶粒。
赞一下 回复此楼
4楼2017-08-03 20:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天堂有罪123

金虫 (小有名气)
过烧了，
回复此楼
得到的都是侥幸，失去的才是人生。
5楼2017-08-08 20:13:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sara__yu

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by yangyxj at 2017-08-03 20:41:49
可能是超温晶粒长大生成气孔吧，看第一张图断面像是很多大晶粒。

晶粒异常长大 需要添加晶粒抑制剂二氧化硅

发自小木虫IOS客户端
赞一下 回复此楼
介孔材料
6楼2017-10-30 09:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 骑猪看星星 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 2026博士还有哪些学校有名额 +4 小王求读研 2026-05-15 5/250 2026-05-16 07:09 by lilibo1987
[公派出国] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 l7k6xnh0yc 2026-05-14 4/200 2026-05-16 04:44 by k37jurhrau
[考研] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 l7k6xnh0yc 2026-05-14 5/250 2026-05-16 04:33 by k37jurhrau
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 l7k6xnh0yc 2026-05-14 5/250 2026-05-16 04:29 by k37jurhrau
[教师之家] 上海大学实验技术岗位非升即走 +5 嘻嘻哈哈乐呵呵 2026-05-15 5/250 2026-05-16 00:17 by caiyun
[文学芳草园] 窗边初夏的小雨 +8 阿美_Lml888 2026-05-09 11/550 2026-05-15 23:54 by WASM
[考博] 西南大学考核制博士 +4 lijunjie84 2026-05-11 7/350 2026-05-15 23:20 by 同仁堂教主
[文学芳草园] 裁员滚滚，退居二线 +3 J_wei 2026-05-10 3/150 2026-05-15 22:52 by molecula
[基金申请] 青C资助名额大幅增加！ +11 西葫芦炒鸡蛋 2026-05-13 15/750 2026-05-15 14:36 by ambravo
[基金申请] 精华III:  评审感受-评审感受-评审感受 +14 ferrarichen 2026-05-11 18/900 2026-05-15 11:12 by cmhchen
[基金申请] 这年头没有找到涵评专家，还有中面上的可能吗 +9 dd921ww 2026-05-12 10/500 2026-05-15 10:41 by muyiliuhui
[考博] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 l7k6xnh0yc 2026-05-14 3/150 2026-05-15 09:23 by onwj4wpxp2
[考研] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 cjf4bx70cj 2026-05-14 4/200 2026-05-15 09:03 by gagyerk94e
[教师之家] 教学课件你会给同学吗 +8 硕士研究生吗 2026-05-13 8/400 2026-05-14 22:23 by 常规沥青
[考博] 26应届毕业生考博求助 +3 wo一定上岸 2026-05-13 3/150 2026-05-14 21:47 by 明海天涯
[基金申请] 重磅！青年科学基金项目（C类）资助增幅预计超过50% +5 水和泥不是水泥 2026-05-13 7/350 2026-05-14 20:57 by 水和泥不是水泥
[有机交流] 求助2，4-二氯-5-嘧啶甲醛的合成方法 20+3 光吃不拉 2026-05-14 5/250 2026-05-14 20:15 by 一切都是空工
[高分子] 本人最近太闲了，谁有问题可以提，每天会统一回复 +8 一切都是空工 2026-05-12 19/950 2026-05-14 20:03 by 一切都是空工
[考博] 材料类只有一篇综述能申博么 +4 乐逍遥谷 2026-05-13 4/200 2026-05-14 12:05 by zhyzzh
[基金申请] 请问大佬b0816评完了吗 +3 市民华南虎 2026-05-12 7/350 2026-05-14 07:41 by 市民华南虎
信息提示
关闭
请填处理意见
关闭
