Ansys workbench载荷步问题
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

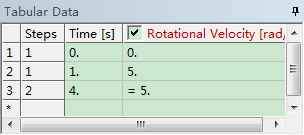

请教各位大神，workbench中step  controls 到底是干什么用的？主要用于瞬态分析吗？下面的各个参数应该怎么设置？还有就是在施加载荷的时候，tabular  data是什么意思？设置的是不同时刻的载荷（转速）吗？求各位大神指点

Ansys  workbench载荷步问题


Ansys  workbench载荷步问题-1


发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

资源整理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-07-28 17:52:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
ANSYS中的step controls主要用于设置非线性分析中求解子步，包括初始子步、最小子步、最大子步，结果中的时间值只是一个标记非真实物理时刻，与瞬态分析中时间意义不一样
赞一下 回复此楼
5楼2017-07-28 18:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

这一秒天蓝

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by liyaobo0509 at 2017-07-28 18:14:44
ANSYS中的step controls主要用于设置非线性分析中求解子步，包括初始子步、最小子步、最大子步，结果中的时间值只是一个标记非真实物理时刻，与瞬态分析中时间意义不一样

如果我要分析曲柄摇杆机构在运动过程中的应力，step control 咋设置？边界条件应该怎么加？能详细的说说不？最近看的教程，教程上可多都用载荷步，看蒙了。进行瞬态分析的时候要用到吧

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-07-28 23:32:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by 这一秒天蓝 at 2017-07-28 23:32:40
如果我要分析曲柄摇杆机构在运动过程中的应力，step control 咋设置？边界条件应该怎么加？能详细的说说不？最近看的教程，教程上可多都用载荷步，看蒙了。进行瞬态分析的时候要用到吧
...

个人觉得，如果转速小惯性力可以忽略的话，普通的机构静力分析就可以；否则，试下瞬态分析
赞一下 回复此楼
7楼2017-07-28 23:41:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
浩浩好友2楼
2017-07-28 17:52   回复
这一秒天蓝(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
youku_zhc13楼
2017-07-28 17:52   回复
这一秒天蓝(金币+4): 谢谢参与
已获得4个金币 发自小木虫Android客户端
王王王羊羊羊4楼
2017-07-28 17:52   回复
这一秒天蓝(金币+4): 谢谢参与
已获得4个金币 发自小木虫Android客户端
