[求助] （请教）HRTEM中晶格条纹间距的测量问题

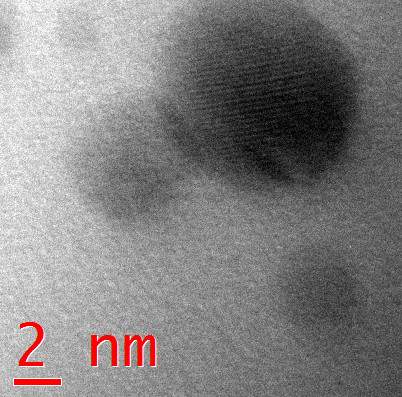

对图1进行FFT后得到图2，然后测量如图所示两点间距离就是晶格条纹间距吗？  还是求倒数以后是晶格条纹间距？

（请教）HRTEM中晶格条纹间距的测量问题
图1


（请教）HRTEM中晶格条纹间距的测量问题-1
图2
回复此楼

» 猜你喜欢
穿越过岁月的风雨，才发觉已经失去的东西很珍贵，没有得到的东西也很珍贵，但世间最珍贵的还是去把握现在，去珍惜这似水的流年。
1楼 2017-07-27 16:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiwa09

新虫 (正式写手)
在TEM软件里有直接测量的选项，可以测量比较准。

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2017-07-28 00:04:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

顾小北北北

木虫 (小有名气)
求倒数以后是晶格条纹间距。FFT中的单位是/nm

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-07-28 12:57:32
