求指导，裂纹附近产生漏磁场及载荷对裂纹漏磁场的影响问题
|
|

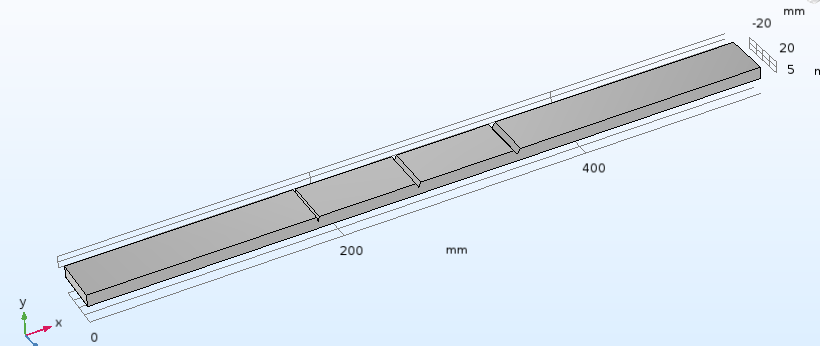

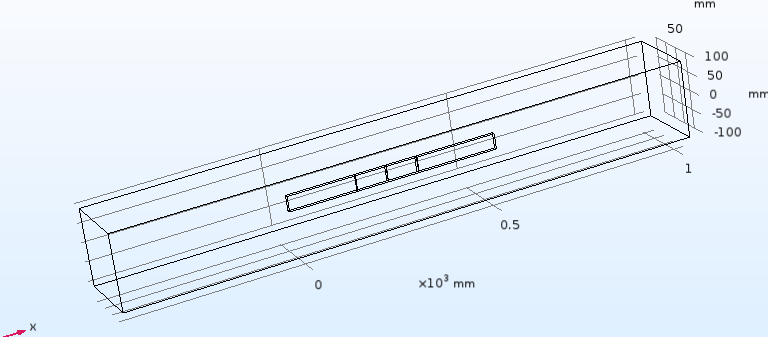

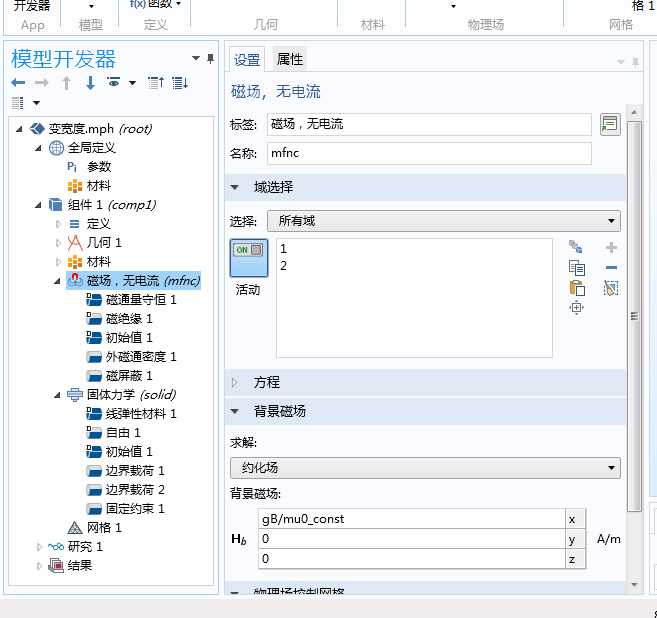

小弟最近在做一个模拟。问题是这样的：一个带有裂纹的长方体工件，裂纹在长方体表面，在地磁场环境中，来得到裂纹背面的磁场异常情况，如图1所示。 使用的是磁场无电流和固体力学模块，稳态，我模仿那个潜艇submarine的经典案例，在这个工件周围添加一个大的长方体边界，用来设置静磁场，如图2所示。 然后我设置了磁场无电流模块，设置还是类似submarine的案例，又添加了固体力学模块，这个就很简单了，两端各一个拉力，一端固定，模拟了万能试验机上拉伸工件的情况，如图3所示。 最后我设置物理场控制网格，稳态计算之后，得到结果，出现了问题， 1、首先是结果表达式中有背景磁场，磁场，约化磁场三个，这三个是怎么个关系的，裂纹漏磁场应该看哪一个？ 2、为什么我改变工件两端力的大小，这个工件磁场是没有变化的，仿佛是施不施加拉力对磁场没有影响一样，但按道理说力能改变磁畴分布使附近磁场发生变化的吧，但在结果中完全没有看到力对磁场有任何影响。 3、我最后计算的结果中，使用三维绘图组切面来观看磁场，只有工件表面和内部有磁场分布，我把切面坐标转移到工件外部，比如裂纹背面往上1mm或2mm，这样作图就是什么都没有，什么都不显示，是没有磁场分布吗、？这是啥情况？ 我把我做的源文件也放上来，大家看看有什么问题，感激不尽，能解决加送金币，谢谢大家。   图1.png  图2.png  图3.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 变宽度.mph
2017-07-27 10:58:30, 13.09 M
