[求助] 求助关于交流阻抗测试质子电导率的等效电路拟合的问题 已有1人参与

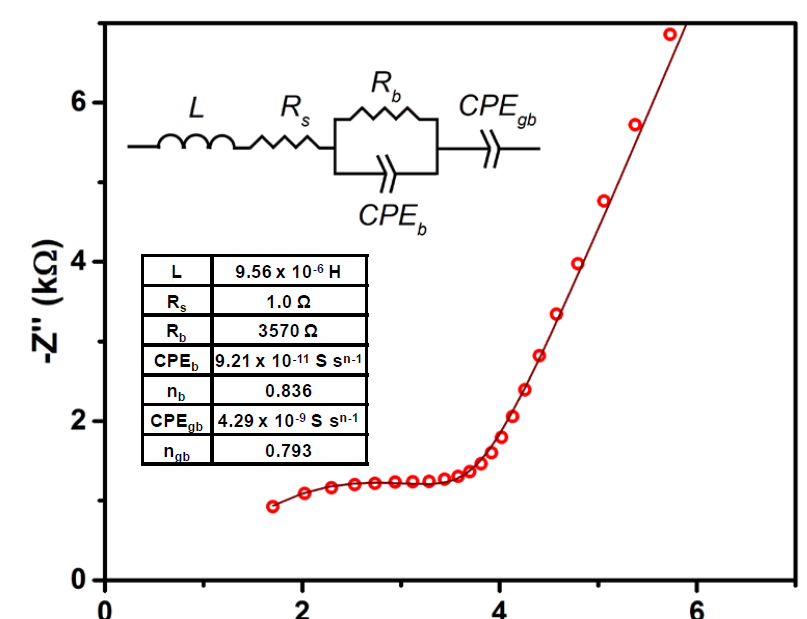

如题，本人电化学新手，想求助关于用Zview拟合交流阻抗的数据问题，我是用chi电化学工作站测试的20Hz到1MHz,得到的数据怎么也拟合不出来。看文献中的和我的数据很像，按照文献（文献中 是用zplot拟合）给的等效电路，拟合不出来，求大神帮忙拟合一下，感激不尽。（还想问一下我自己拟合前半部分的圆弧有的时候选点会选成负值，是为什么啊？）

求助关于交流阻抗测试质子电导率的等效电路拟合的问题
回复此楼

» 收录本帖的淘帖专辑推荐

多巴胺包覆

» 猜你喜欢
我就是我
1楼 2017-07-24 14:54:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yantt2013

铁虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2017-07-24 18:16:57
如果是想通过侧阻抗计算电导率的话，就不需要拟合，直接用频率为20kHz, or 50 kHz, 100 kHz的阻抗实部按公式计算电导率就可以了；如果是其它目的，就需要拟合。

你好 我是为了计算质子电导率，请问你说的是“电导率=厚度/接触面积*电阻 ”的公式吧，现在的问题高频区的“半圆”不是需要通过拟合成一个半圆，然后通过直径去算吗？或者是等效成上图文献类似的电路，用Rb去计算吗？
你说的“如果是想通过侧阻抗计算电导率的话，就不需要拟合，直接用频率为20kHz, or 50 kHz, 100 kHz的阻抗实部按公式计算电导率就可以了”，所谓的实部又是取哪一个值呢？（半圆和尾巴的折点还是怎样？）不好意思啊，自己看了一些资料没看懂，问的有点多，请指教一下，谢谢啊
赞一下 回复此楼
我就是我
3楼2017-07-25 21:28:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 6 个回答

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yantt2013: 金币+10, ★★★很有帮助 2017-07-25 21:28:43
如果是想通过侧阻抗计算电导率的话，就不需要拟合，直接用频率为20kHz, or 50 kHz, 100 kHz的阻抗实部按公式计算电导率就可以了；如果是其它目的，就需要拟合。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yantt2013
Themoreamanlearns,themoreheknowshisignorance!
2楼2017-07-24 18:16:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by yantt2013 at 2017-07-25 21:28:33
你好 我是为了计算质子电导率，请问你说的是“电导率=厚度/接触面积*电阻 ”的公式吧，现在的问题高频区的“半圆”不是需要通过拟合成一个半圆，然后通过直径去算吗？或者是等效成上图文献类似的电路，用Rb去计算吗 ...

如果是测交流电导率，就忘记阻抗谱的形状。
你可以将阻抗模量或阻抗实部数据对频率作图，从图中，你应该能看到曲线随频率的增加的变化速率在频率大于1kHz后变得很小，你查看几个频率点，比如，5kHz，10kHz, 20kHz等的阻抗数值大小的变动情况，比如，如果5k and 10kHz对应的阻抗数值几乎相等，这时，就取10kHz的阻抗（阻抗实部）数值按下公式计算Rb：
Rb=Z'/|Z|^2,
即阻抗实部除以阻抗模量的平方。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2017-07-25 23:04:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暗恋人世间

铜虫 (初入文坛)
换一个电路图试试，所谓拟合不出来是指偏差太大吧
赞一下 回复此楼
5楼2017-07-26 16:44:27
