[求助] 关于ansys中子模型方法的两个疑问 已有1人参与

问题陈述：

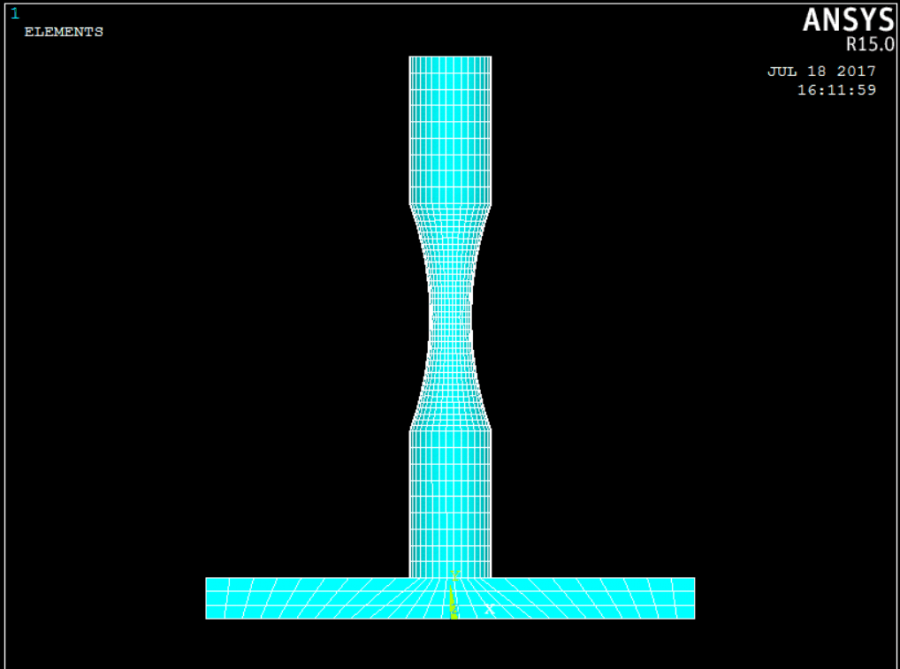

结合实际加工过程进行仿真，在ansys经典模块中对一个直径较大的圆柱体（附带基板）进行热力耦合分析。现在想分析小大圆柱体内部一个较小圆柱体的应力场分布状况，准备采用ansys中的子模型的方法。

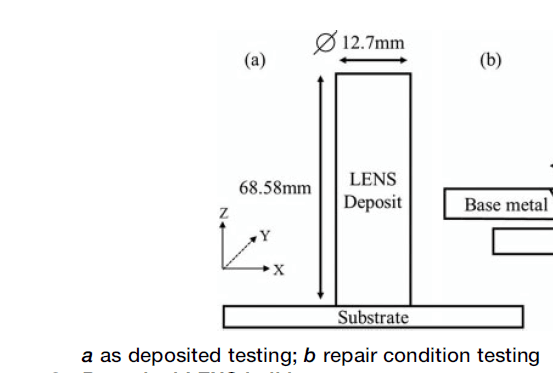

大圆柱体尺寸：直径Φ12mm，轴向长度68mm;

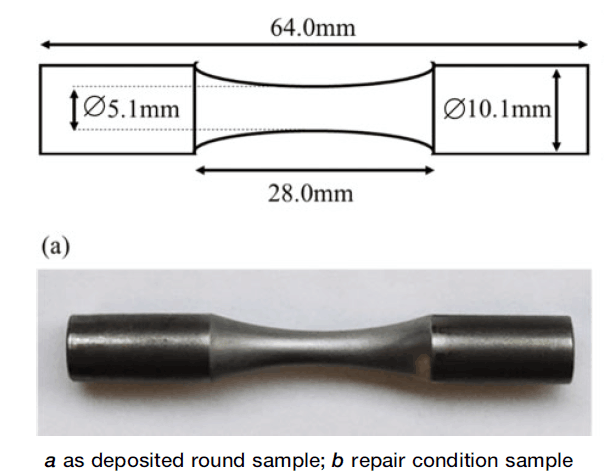

小圆主体尺寸：最大直径Φ10mm，最小直径Φ5mm，轴向长度64mm（尺寸可参考图片）

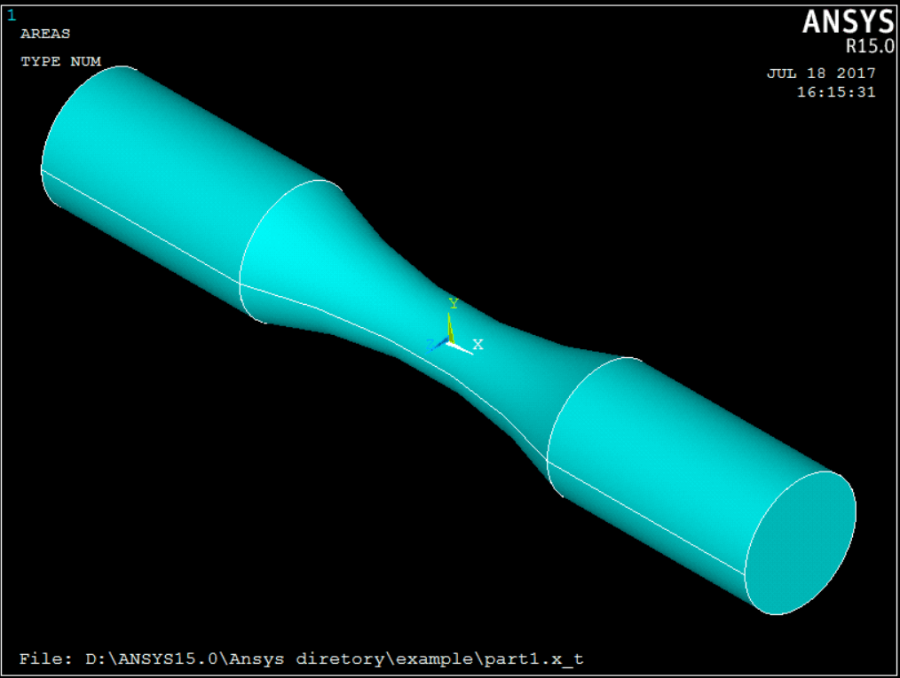

画网格环节：带基板的圆柱体和较小的圆柱体准备导入ICEM CFD中划分结构网格，再导入ansys经典模块中
问题：
1.子模型方法要求切割边界远离应力集中区或子模型的位置必须位于模型中的非应力集中区。
现在我不确定大圆柱体的应力集中区是不是在小圆柱体的切割边界上。假设采用子模型方法后发现不满足上述要求怎么办？
2.子模型方法要求子模型和总体模型采用完全一致的空间坐标系，并且子模型建模位置就是该局部区域在总体模型中的空间位置。
将ICEM 划分好网格的模型导入到ansys中，能保证两个模型的空间坐标系一致吗？如果不能保证一致，可以通过什么操作能实现两者的坐标系一致？类似平移坐标系这类的操作吗？

关于ansys中子模型方法的两个疑问


关于ansys中子模型方法的两个疑问-1


关于ansys中子模型方法的两个疑问-2


关于ansys中子模型方法的两个疑问-3
回复此楼

» 猜你喜欢
1楼 2017-07-18 17:26:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
可以先建完整的模型，然后直接从完整模型中切割出所需的子模型，这样二者的空间坐标系就是完全一致的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

行者阿力
2楼2017-07-19 08:10:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

行者阿力

银虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by shgao20 at 2017-07-19 08:10:47
可以先建完整的模型，然后直接从完整模型中切割出所需的子模型，这样二者的空间坐标系就是完全一致的。

好的，谢谢你的提示。我试一下。我看到案例中子模型只是总模型很小的一部分，而本例中子模型体积占到总模型的90%左右了，能采用子模型的方法吗？
赞一下 回复此楼
3楼2017-07-19 09:40:34
