螺旋圆柱弹簧划分网格 已有1人参与
|

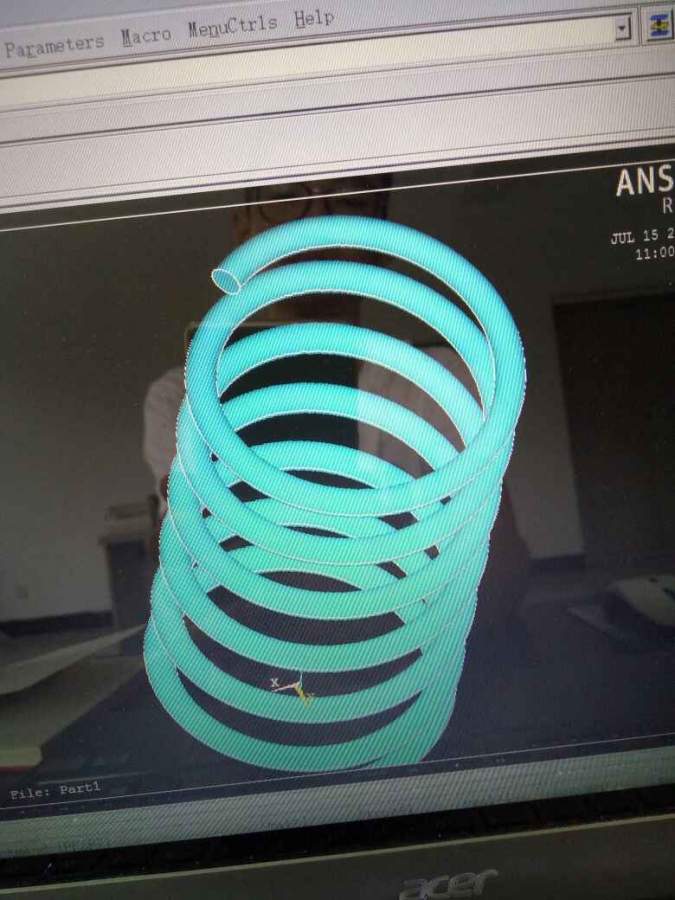

螺旋圆柱弹簧怎么划分网格啊，怎么划分都显示错误是怎么回事，弹簧是catia画好后导入进去的。 @wuming524 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
国社科又开始会评了，不知道这次命运如何
已经有12人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有13人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有15人回复
-
科研人应该花精力去思考如何解决问题，而不是去凝练问题
已经有14人回复
-
要骂人了，新模版改版就是要淡化问题凝练这种虚的东西，结果有个评委还在说凝练得不够
已经有17人回复
-
基金系统什么内容也没有
已经有10人回复
-
学科评审组评审是指会评吗？
已经有5人回复
-
面上函评意见出来了，像什么等级？
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
weijingoulu
铁杆木虫 (小有名气)
- 应助: 6 (幼儿园)
- 金币: 5999.6
- 散金: 50
- 红花: 14
- 帖子: 264
- 在线: 78.7小时
- 虫号: 1702906
- 注册: 2012-03-19
- 性别: GG
- 专业: 零件加工制造
【答案】应助回帖
感谢参与，应助指数 +1
| 这个弹簧可以在ansys中先建立一个截面，单元1用solid 186， 单元2用shell281， 用shell281 画好截面网格后，改为柱坐标，沿y向(角度方向)和z向拉伸建模，当弹簧模型建好后，网格也跟着画好了 |
