[求助] ansys workbench 冲击实验仿真出问题，求助 已有2人参与

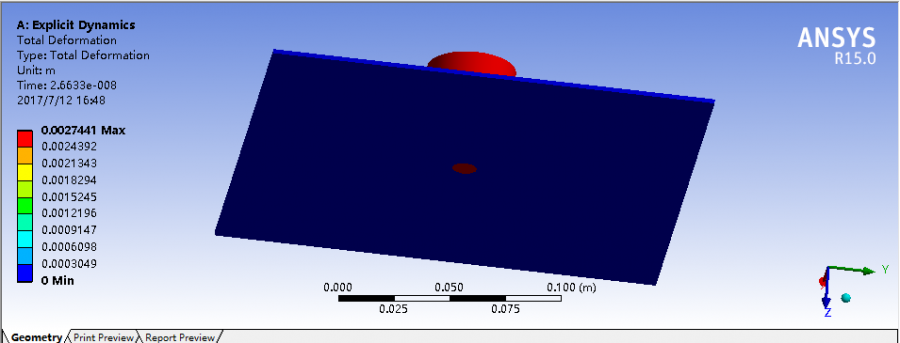

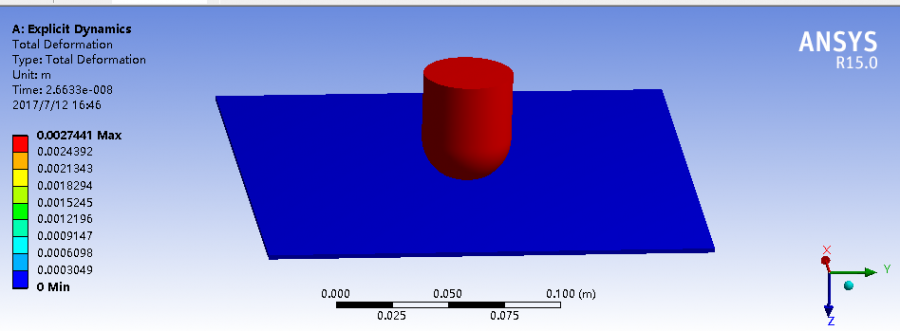

用ansys  workbench 做简单冲击实验的 仿真模拟，出的结果 锤头和板子之间好像没有关系， 两者之间的 是不是两者之间的 联系做的不对，求大神帮忙

ansys workbench 冲击实验仿真出问题，求助


ansys workbench 冲击实验仿真出问题，求助-1


ansys workbench 冲击实验仿真出问题，求助-2
回复此楼

» 猜你喜欢
1楼 2017-07-12 16:46:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
莘莘学女: 金币+3, ★★★很有帮助 2017-07-17 14:48:12

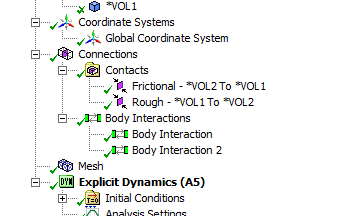

模型中只有锤头和板子的话，应该直接定义一个 Body Interaction 就可以了。看你的模型定义了两个Body Interaction，还有两个接触，不理解。

可以试下，只定义一个Body Interaction，选择 all bodies，其他的接触删除，试试看
赞一下(2人) 回复此楼
2楼2017-07-13 09:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莘莘学女

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-07-13 09:24:18
模型中只有锤头和板子的话，应该直接定义一个 Body Interaction 就可以了。看你的模型定义了两个Body Interaction，还有两个接触，不理解。

可以试下，只定义一个Body Interaction，选择 all bodies，其他的接触 ...

已解决  谢谢
回复此楼
3楼2017-07-14 16:59:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

角斗士001

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 莘莘学女 at 2017-07-14 16:59:19
已解决  谢谢...

后面是什么原因啊。。
赞一下 回复此楼
用行动感动自己
4楼2017-08-10 23:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ealine雪煊

新虫 (初入文坛)
你好，能问你一些关于冲击模拟的问题么
赞一下 回复此楼
5楼2017-09-09 19:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ealine雪煊

新虫 (初入文坛)
你好，能问你一些关于冲击模拟的问题么
赞一下 回复此楼
6楼2017-09-09 20:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小小阿气

新虫 (初入文坛)

【答案】应助回帖

求助为啥我的求解不了呢
赞一下 回复此楼
7楼2018-01-08 11:06:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小小阿气

新虫 (初入文坛)

【答案】应助回帖

求解老是出现这个错误An error occurred when the post processor attempted to load a specific result. Please review all messages.
Current result file may not contain requested result data . Please clear the solution and solve again.
赞一下 回复此楼
8楼2018-01-08 11:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cellulars

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 小小阿气 at 2018-01-08 11:10:25
求解老是出现这个错误An error occurred when the post processor attempted to load a specific result. Please review all messages.
Current result file may not contain requested result data . Please clea ...

请问解决了吗，我用1/4模型做冲击模拟，也是出现这样的情况，想知道解决方案
赞一下 回复此楼
9楼2020-07-13 11:22:30
