[求助] 锰酸锂CV曲线异常 已有1人参与

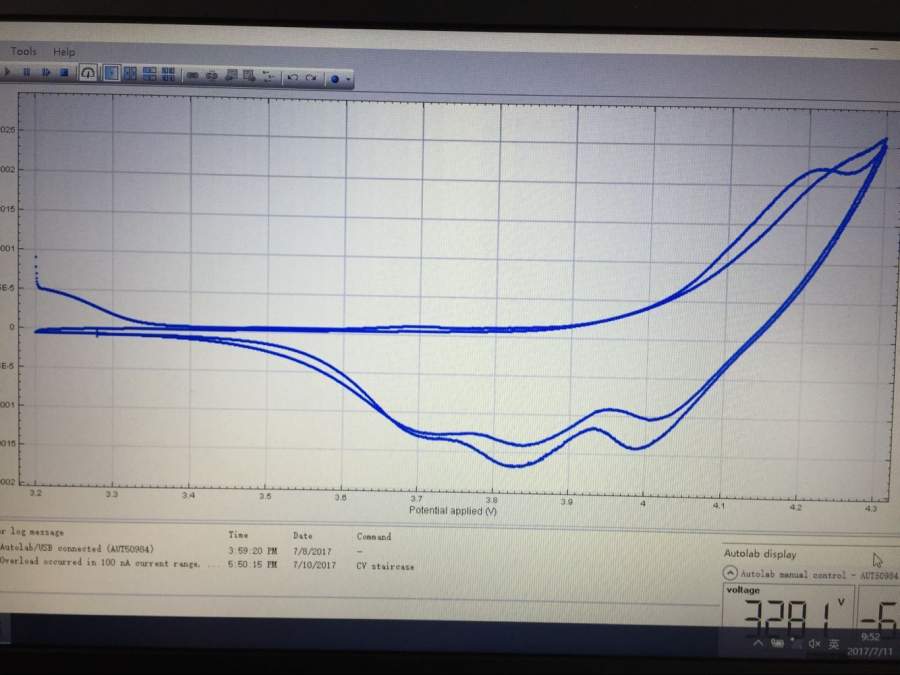

锰酸锂正极,金属锂负极,电压窗口:3.2-4.3V,先往高电压方向扫,结果如图,为什么上半圈没有峰呢?

锰酸锂CV曲线异常
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

壁花少年

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
upcwyx(2014_小胖子代发): 金币+1 2017-07-11 15:33:18
upcwyx: 金币+4, ★★★★★最佳答案 2017-07-17 09:37:43
上半圈不是没有峰,而是到4.1V才开始出峰,峰还没出完就到上限电压了。你这极化也太大了吧?锰酸锂充电的时候怎么到4.1V才开始出峰?可以和电池的电压容量曲线图对比一下,看看你正常充放电的电池充电电压平台有多少,是不是4.2V左右。
2楼2017-07-11 10:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

upcwyx

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by 壁花少年 at 2017-07-11 10:45:38
上半圈不是没有峰,而是到4.1V才开始出峰,峰还没出完就到上限电压了。你这极化也太大了吧?锰酸锂充电的时候怎么到4.1V才开始出峰?可以和电池的电压容量曲线图对比一下,看看你正常充放电的电池充电电压平台有多少 ...

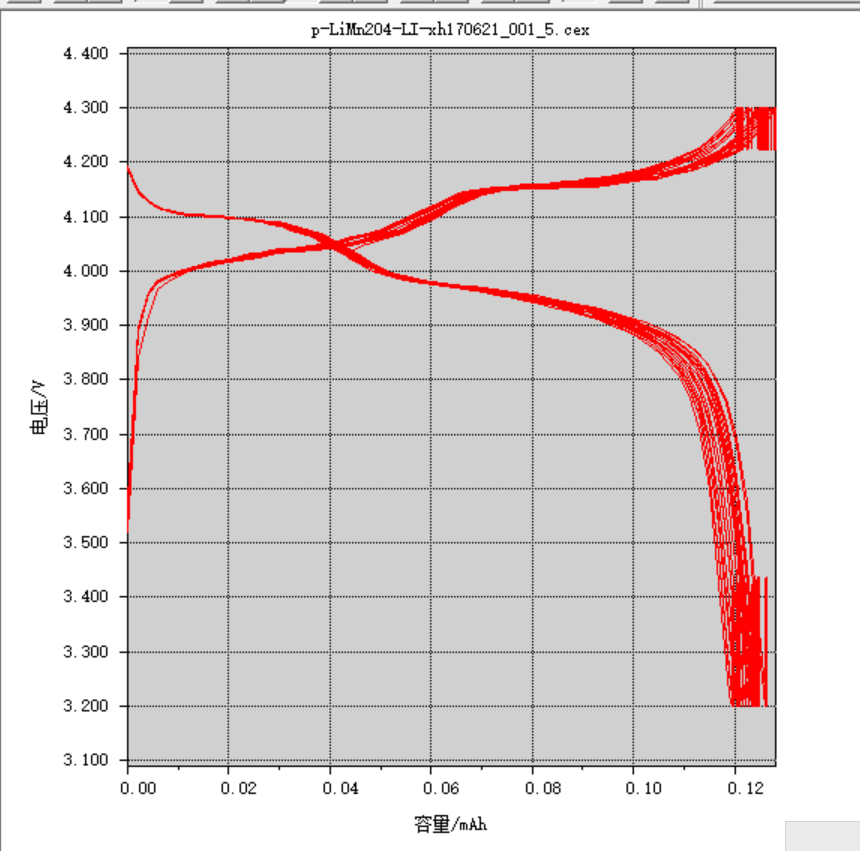

感谢你的回答,我的充放电曲线见图,然后也不知道问题出在哪里,这个锰酸锂是直接买的厂家的,因为我是做负极的,想匹配个全电池,所以对正极材料也不是很了解,还望指教。
锰酸锂CV曲线异常-1

3楼2017-07-11 10:57:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

upcwyx

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by 壁花少年 at 2017-07-11 10:45:38
上半圈不是没有峰,而是到4.1V才开始出峰,峰还没出完就到上限电压了。你这极化也太大了吧?锰酸锂充电的时候怎么到4.1V才开始出峰?可以和电池的电压容量曲线图对比一下,看看你正常充放电的电池充电电压平台有多少 ...

还有就是极化电压大跟电池静置的时间是否有关,这个电池做完我只静置了6个小时就开始测CV了,是否时间太短了?
4楼2017-07-11 10:59:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

壁花少年

金虫 (小有名气)

引用回帖:
3楼: Originally posted by upcwyx at 2017-07-11 10:57:43
感谢你的回答,我的充放电曲线见图,然后也不知道问题出在哪里,这个锰酸锂是直接买的厂家的,因为我是做负极的,想匹配个全电池,所以对正极材料也不是很了解,还望指教。

...

从你的充放电曲线图来看,平台都是比较明显的,做出来的CV图应该是正扫出峰在4.05V和4.15V,负扫出峰在4.10V和3.95V,考虑到恒流测试和CV会有一定的偏差,但是这个偏差一般是不会超过0.2V的。所以你的CV图不管是上半部分还是下半部分都有问题
5楼2017-07-11 11:08:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

壁花少年

金虫 (小有名气)

引用回帖:
4楼: Originally posted by upcwyx at 2017-07-11 10:59:30
还有就是极化电压大跟电池静置的时间是否有关,这个电池做完我只静置了6个小时就开始测CV了,是否时间太短了?...

静置时间6h够了,从CV图上看不到你的参数设置,请问你设的扫速是多少呢?
6楼2017-07-11 11:09:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

upcwyx

铁虫 (小有名气)

引用回帖:
6楼: Originally posted by 壁花少年 at 2017-07-11 11:09:49
静置时间6h够了,从CV图上看不到你的参数设置,请问你设的扫速是多少呢?...

我的扫速是0.1mv/s
7楼2017-07-11 11:34:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

壁花少年

金虫 (小有名气)

引用回帖:
7楼: Originally posted by upcwyx at 2017-07-11 11:34:22
我的扫速是0.1mv/s...

这个扫速是可以的啊。。。要不楼主再装一批电池试试?如果参数设置没问题,充放电曲线也没问题,那问题就出在电池或者你的CHI设备上了
8楼2017-07-11 14:10:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

upcwyx

铁虫 (小有名气)

引用回帖:
8楼: Originally posted by 壁花少年 at 2017-07-11 14:10:15
这个扫速是可以的啊。。。要不楼主再装一批电池试试?如果参数设置没问题,充放电曲线也没问题,那问题就出在电池或者你的CHI设备上了...

好的,扫描方向是先从低电压往高电压扫嘛?

发自小木虫IOS客户端
9楼2017-07-11 21:41:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyicheng

至尊木虫 (知名作家)

10楼2017-07-12 06:05:42
