[求助] 多层金属板在受热情况下的变形情况分析 已有1人参与

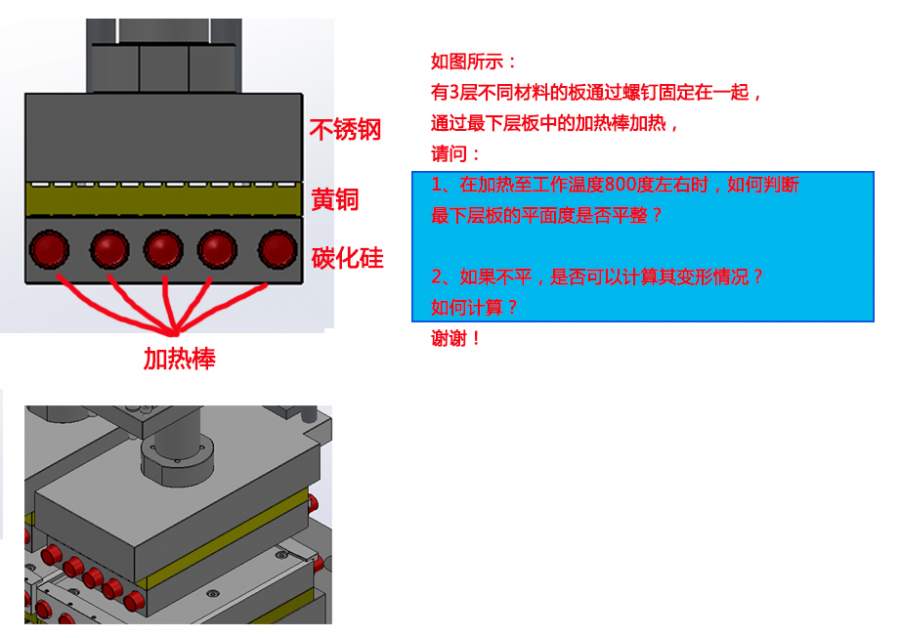

直接上图,判断加热板的平整度,谢谢,如能解决,更多金币奉上

多层金属板在受热情况下的变形情况分析
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
个人认为可以通过测量最下层平板的上下两面的温度来得知其是否仍然平整。假设工作温度下上下两面的温差为ΔT,设材料的热膨胀系数为α,则两个面的热应变之差为α*ΔT。当这个差值大于材料在工作温度下的屈服应变值εs=σs/E时,最下面的平板就应该不再是平整的了。σs和E分别为该温度下的屈服极限和杨氏模量。
2楼2017-07-10 21:55:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

emorson

铁杆木虫 (职业作家)

引用回帖:
2楼: Originally posted by peterflyer at 2017-07-10 21:55:02
个人认为可以通过测量最下层平板的上下两面的温度来得知其是否仍然平整。假设工作温度下上下两面的温差为ΔT,设材料的热膨胀系数为α,则两个面的热应变之差为α*ΔT。当这个差值大于材料在工作温度下的屈服应变值 ...

由于三块板是固定在一起的,最下层板上面的温度是无法测量的吧
3楼2017-07-11 08:04:54
