[求助] 急 ~ workbench随机振动分析 已有1人参与

求随机振动的分析过程和后处理详解，本人是初学者，在做这个仿真，过程中出现了很多问题:
1、加速度PDS输入求解后怎么找解出来的数据或图表？New chat and table?

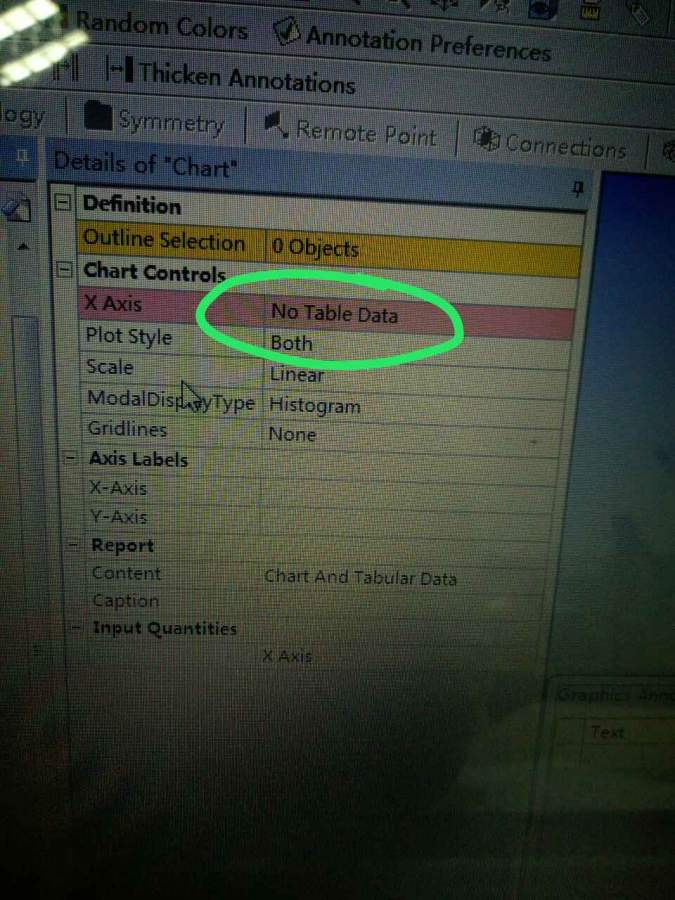

2、New chat and table (如下图1显示)，outline section 选不中怎么回事？

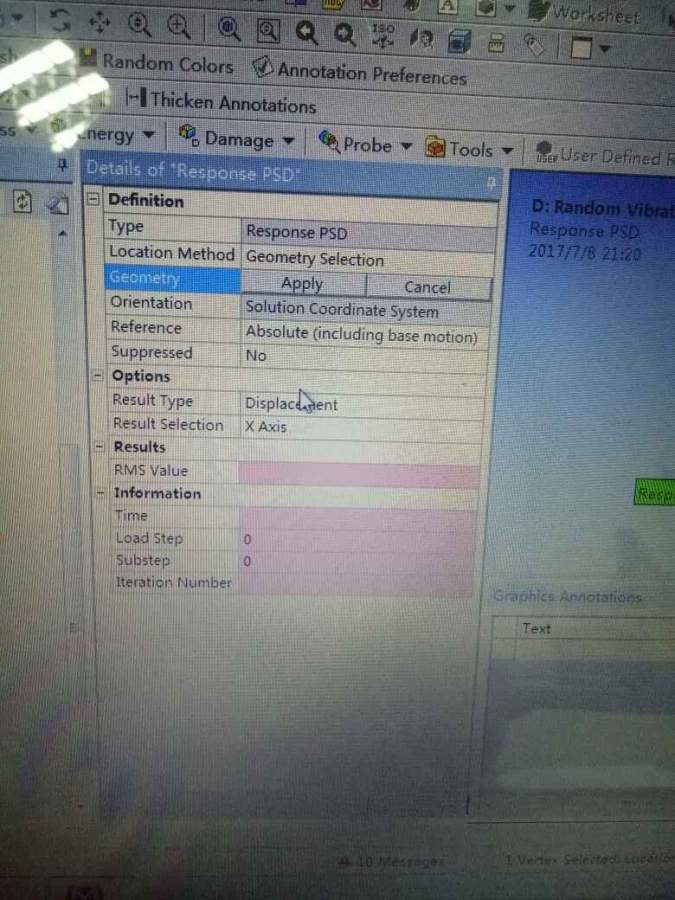

3、Probe - responsePSD(如下图2)
      geometry的点怎么选？有规定选什么点吗
粉红色的表格参数怎么填呢？
跪求各路大神帮忙，小女子实在无奈~~~

不知道分析过程设置有没有问题。跪求大神们帮忙

急  ~ workbench随机振动分析


急  ~ workbench随机振动分析-1


急  ~ workbench随机振动分析-2


发自小木虫Android客户端
回复此楼

» 本帖已获得的红花（最新10朵）

彼岸。

» 猜你喜欢
1楼 2017-07-08 21:23:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

彼岸。

新虫 (小有名气)
送红花一朵
引用回帖:
1楼: Originally posted by 彼岸。 at 2017-07-08 21:23:58
求随机振动的分析过程和后处理详解，本人是初学者，在做这个仿真，过程中出现了很多问题:
1、加速度PDS输入求解后怎么找解出来的数据或图表？New chat and table?
2、New chat and table (如下图1显示)，outline se ...

有人没

发自小木虫Android客户端
回复此楼
2楼2017-07-09 10:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

soungch

银虫 (正式写手)
回答第3点。geometry的点，看你自己关心哪些点，就选哪些点。好像也可以看整个模型的psd。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-07-09 13:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gogery

新虫 (初入文坛)
你点下outline section激活时，注意看下能选的对象是点，线还是面或体，

发自小木虫IOS客户端
赞一下(1人) 回复此楼
4楼2017-07-10 08:27:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

彼岸。

新虫 (小有名气)
引用回帖:
3楼: Originally posted by soungch at 2017-07-09 13:16:15
回答第3点。geometry的点，看你自己关心哪些点，就选哪些点。好像也可以看整个模型的psd。

多谢

发自小木虫Android客户端
回复此楼
5楼2017-07-10 11:08:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

彼岸。

新虫 (小有名气)
引用回帖:
4楼: Originally posted by Gogery at 2017-07-10 08:27:24
你点下outline section激活时，注意看下能选的对象是点，线还是面或体，

是点，但是不知道具体选哪一点，并且好像只能选一个点

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-07-10 11:09:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

M_Cheng

铁虫 (初入文坛)

【答案】应助回帖

一般是看1σ应力最大点处的响应，或者应变最大点处，看你图中都没有解出的应力图，是不是还没处理完，PSD求解要先算模态，然后PSD输入求解，最后模态合并，如果没有最后模态合并，是没有1σ应力解的
赞一下 回复此楼
生命不息，进修不止
7楼2020-08-20 23:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
