[求助] comsol后处理中箭头设置问题

旁友们好,我现在建立的是一个二位轴对称模型。
模拟的是静电场中带均压环的21层金属极板,同时加上不同的电压时的电场强度分布。
相邻板间电压为5kV,最下层极板加150kV,最上层极板加250kV。

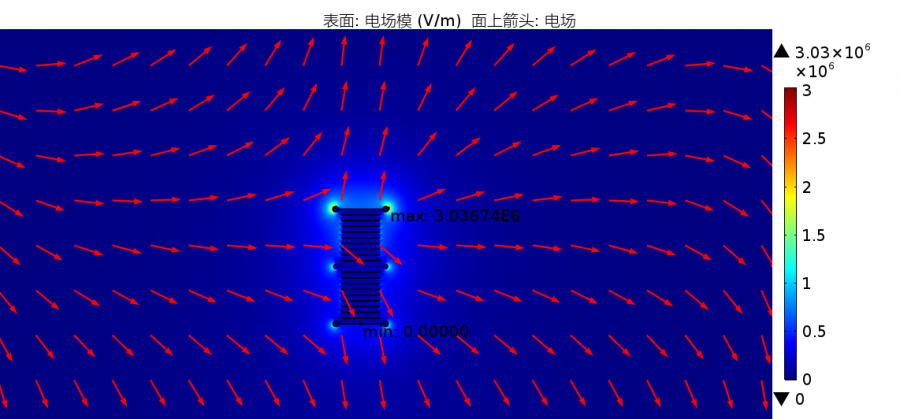

问题来了:在后处理中,我做了一个中心垂直截面,画出这个截面上的电场强度模值分布和矢量图。
按理说,左半边的箭头应该和右半边的箭头对称,而左半边的箭头x分量和右半边x分量是相同方向。
这样怎么改正?
comsol后处理中箭头设置问题

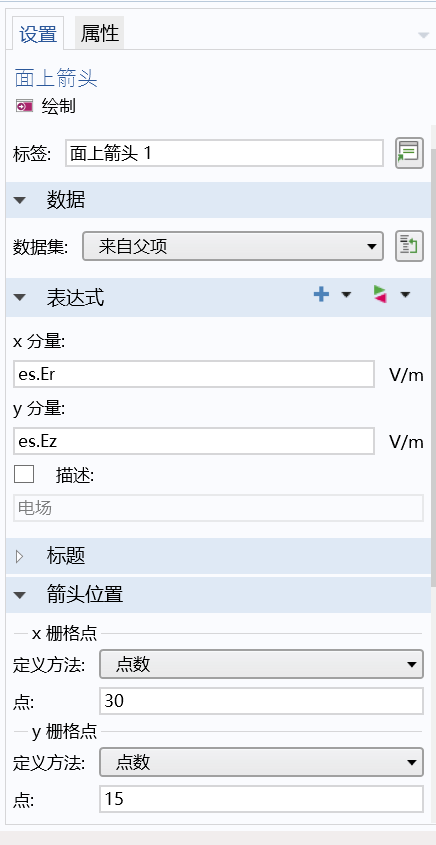

设置窗口
comsol后处理中箭头设置问题-1@wuming524
回复此楼

» 收录本帖的淘帖专辑推荐

应用软件学习

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)

本帖仅楼主可见
2楼2017-08-24 18:46:37
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

阿斌儿

新虫 (初入文坛)

3楼2022-02-08 23:43:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
