[交流] icem画非结构体棱柱层网格，局部区域棱柱层生成不了，请各位大神指点一下

问题描述：对一根内壁有小柱子的管子画非结构体网格

网格质量：在不生成棱柱层网格之前网格质量提升到0.35

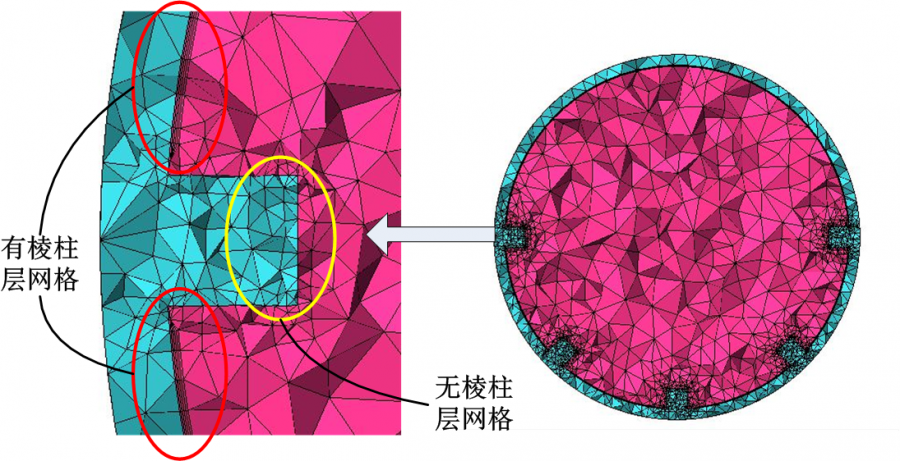

遇到的问题：在小柱子附近没有棱柱层网格，其他地方有，如下图
icem画非结构体棱柱层网格，局部区域棱柱层生成不了，请各位大神指点一下

希望各位大神给点建议，多谢了
回复此楼

» 猜你喜欢
我是一个粉刷匠
1楼 2017-07-06 21:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欧巴不闲聊

禁虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽

» 本帖已获得的红花（最新10朵）

stanstanne
2楼2017-07-06 22:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by 欧巴不闲聊 at 2017-07-06 22:01:32
分步生成棱柱层网格试试，不要一次生成

感谢回复。
我是生成四面体网格以后，才生成的棱柱层网格
请问兄弟你说的分步生成，是什么意思，求解释一波

发自小木虫Android客户端
赞一下 回复此楼
我是一个粉刷匠
3楼2017-07-07 22:14:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
stanstanne: 金币+3, 谢谢参与 2017-07-08 22:17:00
本帖仅楼主可见
赞一下
4楼2017-07-08 00:30:55
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

欧巴不闲聊

禁虫 (著名写手)
★ ★ ★ ★ ★
stanstanne: 金币+5, 有帮助 2017-07-08 14:51:34
本帖内容被屏蔽
5楼2017-07-08 10:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
4楼: Originally posted by wisisn at 2017-07-08 00:30:55
看样子楼主在强化传热呀

是的，在强化换热

发自小木虫Android客户端
回复此楼
我是一个粉刷匠
6楼2017-07-08 12:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
5楼: Originally posted by 欧巴不闲聊 at 2017-07-08 10:01:10
棱柱分两部生成
...

分两步是什么意思，这两步具体是啥呀，求解释，多谢
赞一下 回复此楼
我是一个粉刷匠
7楼2017-07-08 14:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欧巴不闲聊

禁虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
stanstanne: 金币+5, 多谢你的热心回复 2017-07-08 22:17:34
本帖内容被屏蔽
8楼2017-07-08 15:07:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
问题已经解决了，大致描述下所犯的错误：
棱柱层网格是从流体和固体交界面上长出来的，但是包含小柱子的那几个面我没有放入流固交界面所在的part
贴一张最终效果图吧
icem画非结构体棱柱层网格，局部区域棱柱层生成不了，请各位大神指点一下-1
赞一下(1人) 回复此楼
我是一个粉刷匠
9楼2017-07-08 22:23:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangxiang20

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
9楼: Originally posted by stanstanne at 2017-07-08 22:23:03
问题已经解决了，大致描述下所犯的错误：
棱柱层网格是从流体和固体交界面上长出来的，但是包含小柱子的那几个面我没有放入流固交界面所在的part
贴一张最终效果图吧
...

楼主，能不能详细说一下你画这个网格的步骤和参数，很想画出这样的网格
赞一下 回复此楼
10楼2018-05-03 20:49:53
