[求助] icem +非结构化网格+平移周期问题+现金答谢 已有1人参与

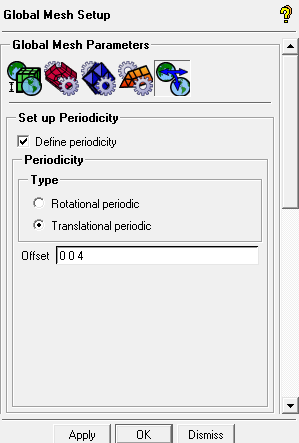

本人最近画一个非结构化网格，用的ICEM，设置平移周期为Z方向4mm,如下图，只有这一个操作，然后开始画网格了，导入到fluent里自动生成周期性边界，检查网格时出现如下错误：
Checking mesh...........................
   Periodic zone  20: x-translation: min (m) = 0.000000e+00, max (m) = 0.000000e+00
                      y-translation: min (m) = 0.000000e+00, max (m) = 0.000000e+00
                      z-translation: min (m) = -4.000000e-03, max (m) = 4.000000e-03
Done.

WARNING: Mesh check failed.
想请教一下怎么回事，结构化网格周期性边界设置我会，里面要关联周期性顶点，非结构画网格没有顶点所以也没有这一步，不知道还需要什么操作，如果您真帮我解决这个问题我可以私下发个红包给你，谢谢了

icem +非结构化网格+平移周期问题+现金答谢
回复此楼

» 猜你喜欢
1楼 2017-07-06 15:59:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jowan.xu

银虫 (小有名气)
帮帮忙啦！
回复此楼
2楼2017-07-07 16:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Astrolover

新虫 (小有名气)
可以试一下，导出网格时先设置为wall，然后在fluent里面指定周期边界。方法是，先把两个边界改为interface，然后在把这两个interface指定为周期边界

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-07-07 21:49:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jowan.xu

银虫 (小有名气)
引用回帖:
3楼: Originally posted by Astrolover at 2017-07-07 21:49:38
可以试一下，导出网格时先设置为wall，然后在fluent里面指定周期边界。方法是，先把两个边界改为interface，然后在把这两个interface指定为周期边界

好的，我试试看

发自小木虫Android客户端
回复此楼
4楼2017-07-08 11:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jowan.xu

银虫 (小有名气)
引用回帖:
3楼: Originally posted by Astrolover at 2017-07-07 21:49:38
可以试一下，导出网格时先设置为wall，然后在fluent里面指定周期边界。方法是，先把两个边界改为interface，然后在把这两个interface指定为周期边界

不行啊，无论先改成什么边界，导入后还是周期边界，检查网格还是失败
赞一下 回复此楼
5楼2017-07-08 19:11:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jowan.xu

银虫 (小有名气)
引用回帖:
3楼: Originally posted by Astrolover at 2017-07-07 21:49:38
可以试一下，导出网格时先设置为wall，然后在fluent里面指定周期边界。方法是，先把两个边界改为interface，然后在把这两个interface指定为周期边界

而且导入fluent后只剩周期边界可选，边界一栏没有其他选项了
赞一下 回复此楼
6楼2017-07-08 19:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jowan.xu

银虫 (小有名气)
引用回帖:
3楼: Originally posted by Astrolover at 2017-07-07 21:49:38
可以试一下，导出网格时先设置为wall，然后在fluent里面指定周期边界。方法是，先把两个边界改为interface，然后在把这两个interface指定为周期边界

我用长方体或者圆柱单独画网格并设置平移周期导入fluent中可以check成功，用圆筒壁就不行，不知道怎么回事
赞一下 回复此楼
7楼2017-07-08 19:20:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhpl123

禁言 (职业作家)
本帖内容被屏蔽
8楼2017-07-25 07:32:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jowan.xu

银虫 (小有名气)
引用回帖:
8楼: Originally posted by zhpl123 at 2017-07-25 07:32:13
楼主的问题解决了吗？

解决了，谢谢

发自小木虫Android客户端
回复此楼
9楼2017-07-27 15:18:19
