[求助] matlab绘图 已有2人参与

刚才发的求助图不清楚，重新发
matlab绘图，一个很简单的表达式，计算反射率菲涅尔公式，为啥做不出图来?如附件，i1，是入射角，i2是折射角，Rs是反射率，为啥折射角能出图形，反射率是几个点而不是连续的线呢？表达式如下：，本来是只要R的图的，可是就是出不来。为了作对比，其他的变量都能画出图来

i1=0.1:pi/20:1.5;
i2=asin(sin(i1)/1.726);
y1=sin(i1-i2);
y2=sin(i1+i2);
R1=y1.^2;
R2=y2.^2;
R=R1/R2;
plot(i1,y1,i1,y2,i1,R1,i1,R2,i1,R)

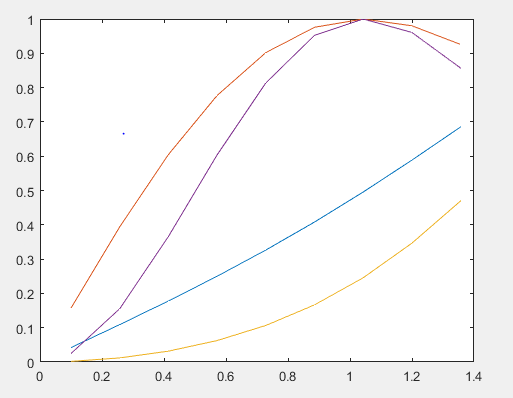

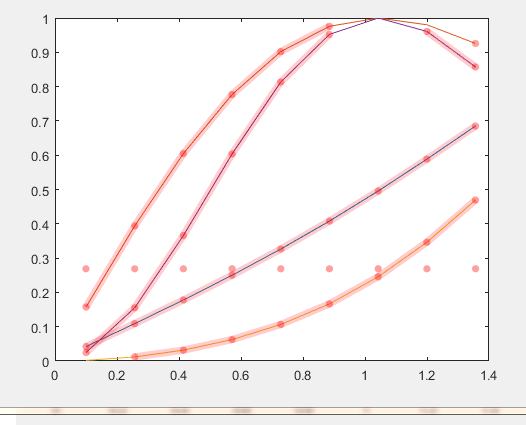

出来就只有如下图1的四根线。如果我用高亮选中画面，可以看到有一排点，不知道为什么，求大神指点

matlab绘图


matlab绘图-1
回复此楼

» 收录本帖的淘帖专辑推荐

画图

» 猜你喜欢
1楼 2017-07-06 13:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lovelyjun: 金币+25, ★★★★★最佳答案, 谢谢您！ 2017-07-06 22:29:17
CODE:
i1=0.1:pi/20:1.5;
i2=asin(sin(i1)/1.726);
y1=sin(i1-i2);
y2=sin(i1+i2);
R1=y1.^2;
R2=y2.^2;
R=R1./R2;
plot(i1,y1,i1,y2,i1,R1,i1,R2,i1,R)
赞一下 回复此楼
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
2楼2017-07-06 14:18:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yan_Jordan

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lovelyjun: 金币+25, ★★★★★最佳答案, 谢谢您！非常感谢！ 2017-07-06 22:29:48
R=R1/R2
这里应该用点除
R=R1./R2

这样就行了！
赞一下 回复此楼
3楼2017-07-06 14:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq6972012

新虫 (初入文坛)
月只蓝: 屏蔽内容, 多次发表不相关回复。 2017-07-07 10:11:41
本帖内容被屏蔽
4楼2017-07-07 08:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq6972012

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by lovelyjun at 2017-07-06 13:46:57
刚才发的求助图不清楚，重新发
matlab绘图，一个很简单的表达式，计算反射率菲涅尔公式，为啥做不出图来?如附件，i1，是入射角，i2是折射角，Rs是反射率，为啥折射角能出图形，反射率是几个点而不是连续的线呢？表 ...

大神你是学激光的吗 求助

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-07-07 08:40:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovelyjun

铜虫 (小有名气)
内容已删除
回复此楼
6楼2017-07-10 08:09:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
