[求助] 电化学交流阻抗谱解析 已有1人参与

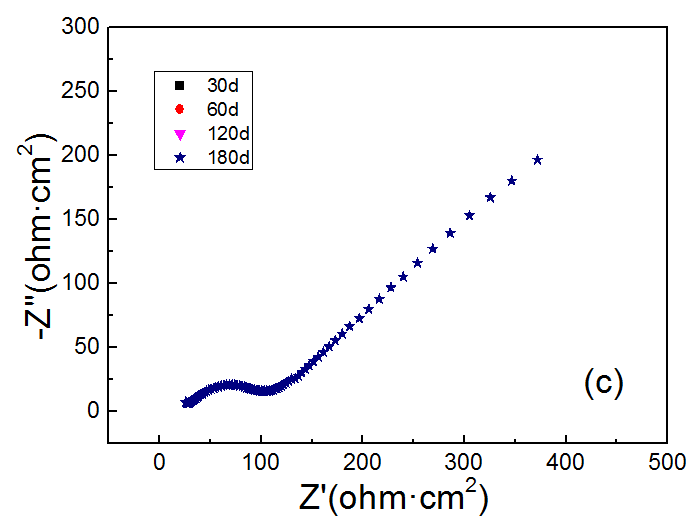

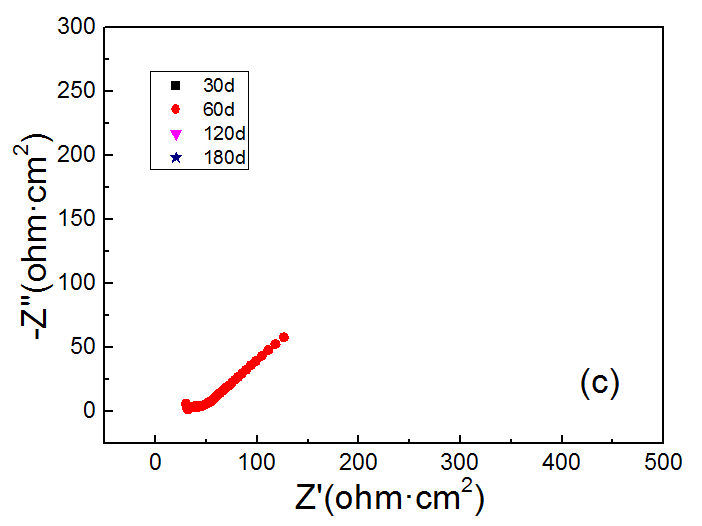

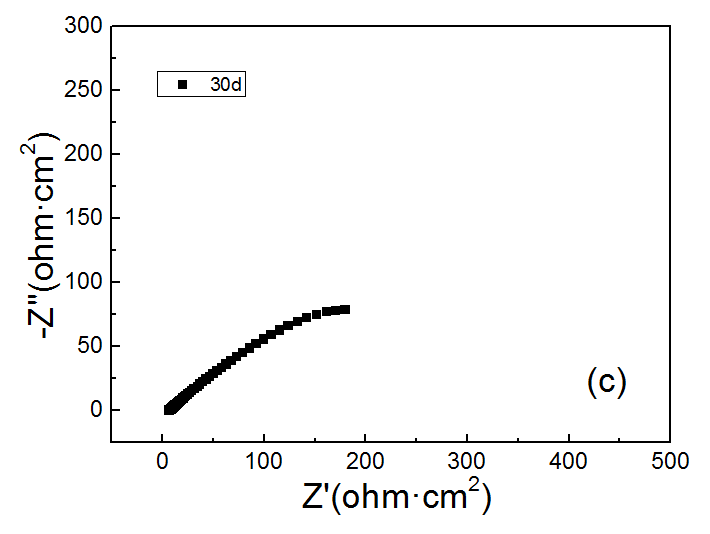

如图所示，是耐候钢分别腐蚀30天、60天、180天的能斯特图，不同的时间图形看着差别挺大的，看这个图能够说明什么问题吗？拟合的时候要用同一个电路拟合呢还是用不同的电路拟合？

电化学交流阻抗谱解析


电化学交流阻抗谱解析-1


电化学交流阻抗谱解析-2
回复此楼

» 本帖@通知

@Jackcd12

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
天道酬勤
1楼 2017-07-03 09:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我有糖

银虫 (著名写手)
跟哪种模拟电路谱图的重合度高1就用哪个电路拟合
赞一下 回复此楼
2楼2017-07-03 10:34:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
爱生活的萝卜: 金币+100, ★★★很有帮助, 嗯嗯，目前用的R(C(R(C(RW))))拟合的 2017-07-04 09:43:15
你这几个阻抗谱很相似的，可以试用相同的等效电路R(Q(RW))拟合，拟合结果主要看拟合误差大小，一般而言，每个元件的误差不大于10%，再看曲线重叠程度。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2017-07-03 13:38:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱生活的萝卜

木虫 (著名写手)
引用回帖:
3楼: Originally posted by Jackcd12 at 2017-07-03 13:38:54
你这几个阻抗谱很相似的，可以试用相同的等效电路R(Q(RW))拟合，拟合结果主要看拟合误差大小，一般而言，每个元件的误差不大于10%，再看曲线重叠程度。

您给的这个电路拟合得挺好的，就是文献里面没有用到过，不太好解释
赞一下 回复此楼
天道酬勤
4楼2017-07-04 10:49:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 爱生活的萝卜 at 2017-07-04 10:49:45
您给的这个电路拟合得挺好的，就是文献里面没有用到过，不太好解释...

你的阻抗谱形状是很典型常见的阻抗谱，这个等效电路匹配这类阻抗谱的。至于物理意义，你得要有点阻抗谱分析的基本知识，知道每种元件的代表的意义，再结合自己电极的情况分析，找几篇与你类似的文章，看看他们如何分析的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2017-07-04 12:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱生活的萝卜

木虫 (著名写手)
引用回帖:
5楼: Originally posted by Jackcd12 at 2017-07-04 12:20:54
你的阻抗谱形状是很典型常见的阻抗谱，这个等效电路匹配这类阻抗谱的。至于物理意义，你得要有点阻抗谱分析的基本知识，知道每种元件的代表的意义，再结合自己电极的情况分析，找几篇与你类似的文章，看看他们如何 ...

好的，多谢！
回复此楼
天道酬勤
6楼2017-07-04 14:23:04
