老师，你好，看到一个文献测阻抗图时，波特图好像只有一个时间常... 已有2人参与
|
|||
|

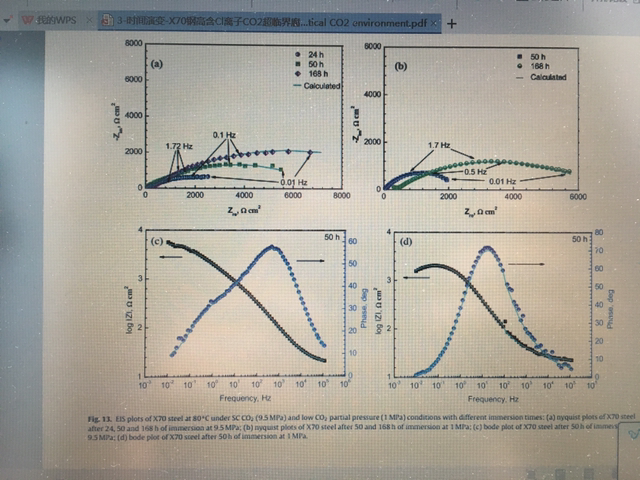

老师，你好，看到一个文献测阻抗图时，波特图好像只有一个时间常数啊，但拟合电路图却有三个时间常数，望老师解答一下，辛苦了 ，这里不能发图片，麻烦老师告诉邮箱可以传邮箱@langzhizhou 发自小木虫IOS客户端[/colo@Gamry-电化学@Gamry-电化学 |
回复此楼» 收录本帖的淘帖专辑推荐
 电化学与电催化 |
» 猜你喜欢
湖南农业大学能源材料创新团队招收2025化学专业研究生（学硕）调剂
已经有0人回复
-
2026年西华大学材料学院-材料近净成形与表面技术研究团队-招收调剂研究生
已经有9人回复
-
分析化学论文润色/翻译怎么收费?
已经有119人回复
-
调剂信息
已经有0人回复
-
华南理工0703化学，总分336求调剂
已经有11人回复
-
河北农大生物与医药专业招收调剂，名额充足
已经有0人回复
-
齐鲁工业大学 国家重点实验室-新能源、锂离子电池、材料、化学方向
已经有0人回复
-
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有57人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有85人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生
已经有0人回复
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32033.8
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
【答案】应助回帖
感谢参与，应助指数 +1
|
时间常数可以根据等效电路来推测，也可以根据实际测试数据图来查看，最终结果要能一致才行。bode图有时候会掩盖很相近的时间常数，可以换成频率对实部或者虚部作图查看 发自小木虫IOS客户端 |
» 本帖已获得的红花（最新10朵）
蓦然流浪
6楼2017-06-25 19:07:00
2楼2017-06-25 11:18:25
|

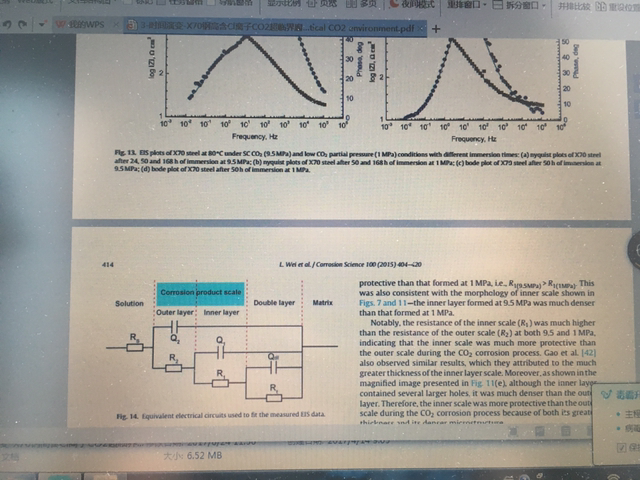

文献有问题，左图似乎是2个时间常数，右图只有一个 显然文献给出的电路是不合理的。别信这文献，甚至引用的时候可以批判一下。 发自小木虫IOS客户端 |
» 本帖已获得的红花（最新10朵）
3楼2017-06-25 12:20:15
4楼2017-06-25 12:45:10
5楼2017-06-25 12:46:29
7楼2017-06-25 19:12:35
【答案】应助回帖
感谢参与，应助指数 +1
|
所以说文献给出的的等效电路是错的。几乎所有的阻抗谱都可以通过增加RC来拟合，并得到很好的拟合曲线。但这是错的。这个等效电路不能与实验结果相互印证，所以不足信，不该采纳。或许我说的是错的，但您可以多看看其它人的等效电路，若都是这个那我错，若还有其它的，那就不要用这个。 发自小木虫IOS客户端 |
» 本帖已获得的红花（最新10朵）
8楼2017-06-26 09:31:14
