| 查看: 4394 | 回复: 16 | ||
zhudongshan铁虫 (初入文坛)
|
[求助]
ANSYS做地震时程分析，为什么地震作用下的位移反应要比静力自重条件下要小？
|
|

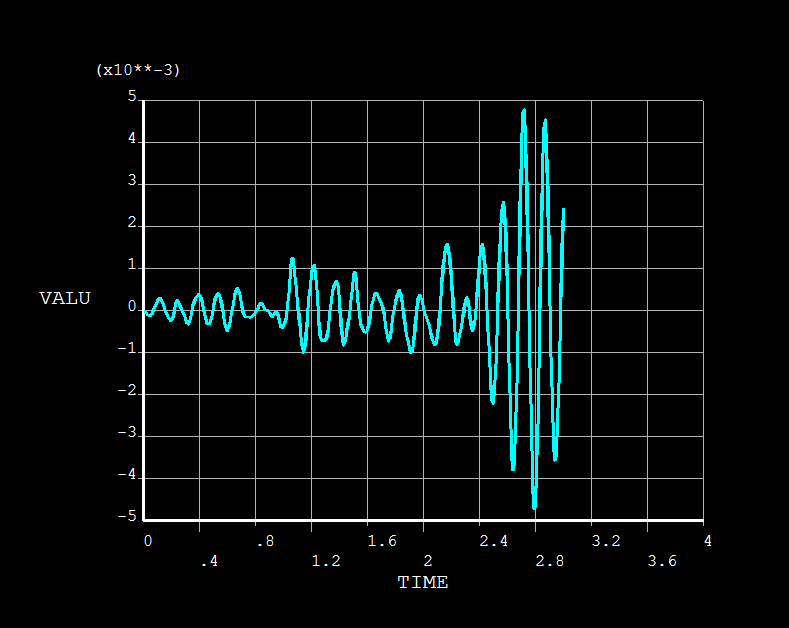

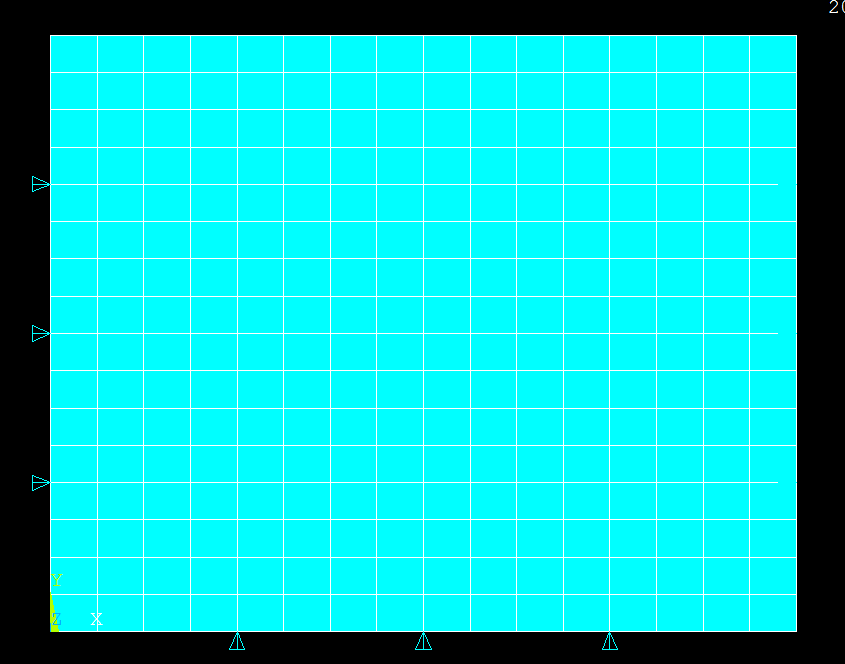

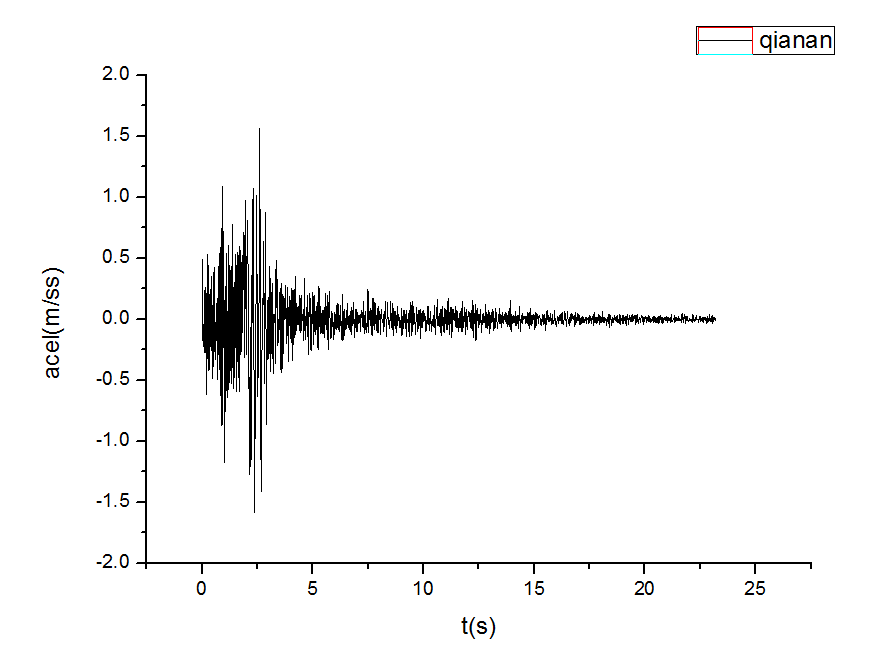

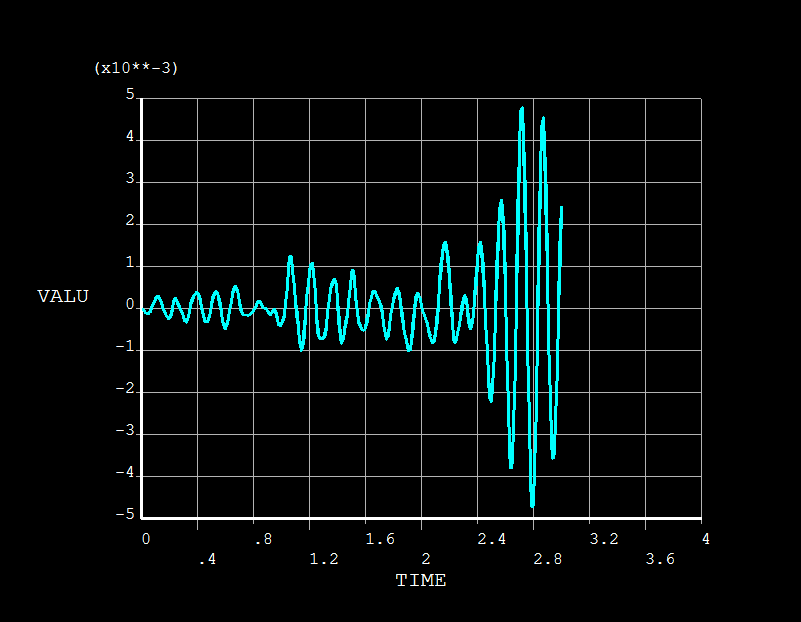

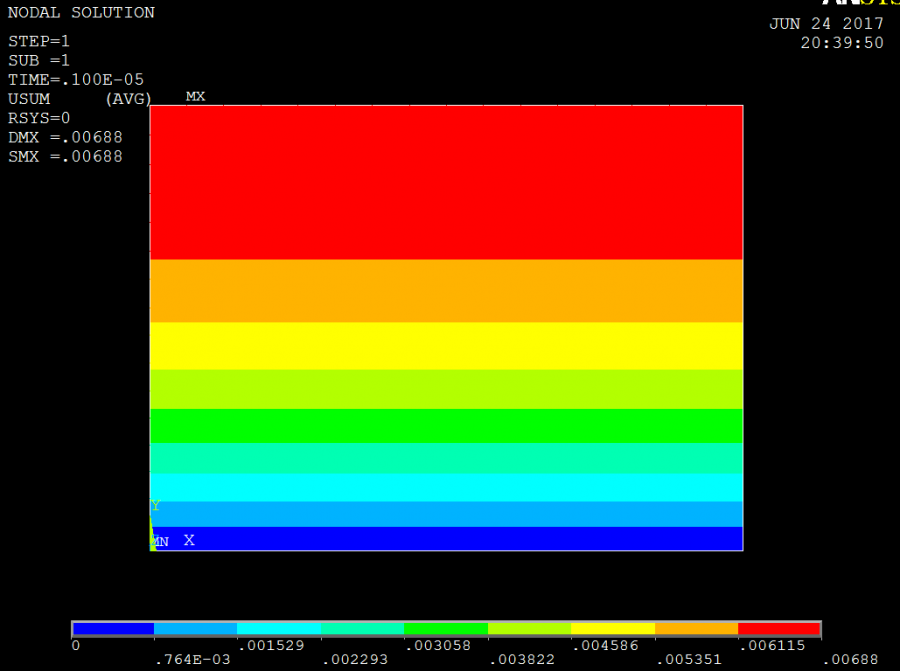

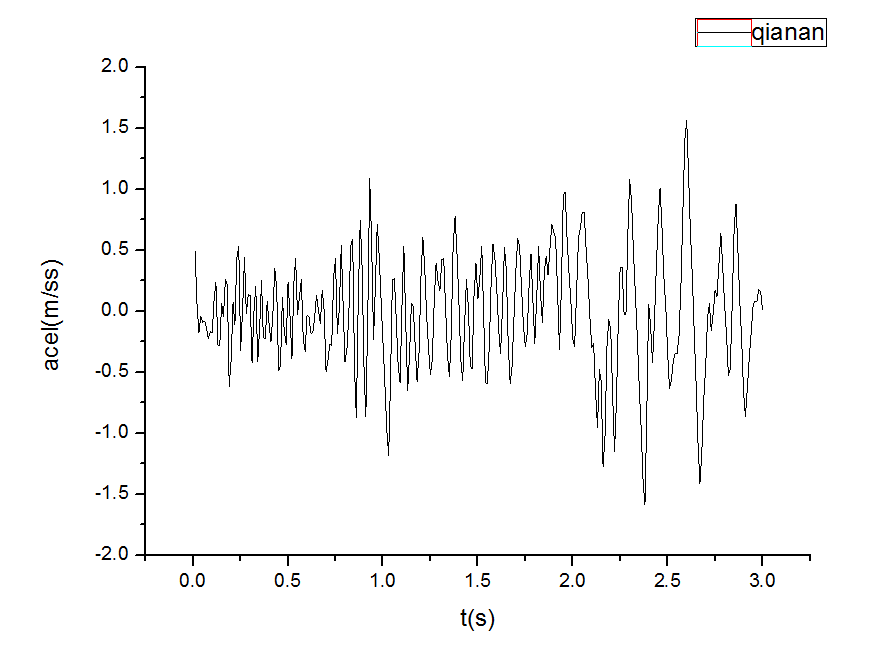

用ANSYS做隧道的地震时程分析，先做静力（即自重）条件下分析，后输入地震波分析，但是结果发现：动力条件下的位移与应力都要比静力条件下小，原因是什么？ 命令流如下（为简化模型，下面这是模拟二级围岩体）： finish /clear /filname,soild /prep7 et,1,plane42 tt=0.01 N=2320 !数据记录间隔以及数据个数 mp,ex,1,2.5e10 mp,prxy,1,0.25 mp,dens,1,2600 tb,dp,1 tbdata,1,1.8e6,50 !二级围岩参数，D-P模型 k,1 k,2,150 k,3,150,120 k,4,,120 l,1,2 l,2,3 l,3,4 l,4,1 al,all lesize,all,,,16 amesh,all dl,1,,uy dl,2,,ux dl,4,,ux !模型两侧X向约束，底部Y向约束 finish /solu /config,nres,20000 alphad,0.815 betad,0.00049 !定义阻尼系数（取模态分析前两阶频率） antype,trans timint,off !首先做重力荷载作用下的响应，关闭时间积分 acel,,9.8 time,1e-6 !很小的时间步长 solve timint,on !打开时间效应 *creat,qiananread,mac !创建宏文件，读入迁安地震波，峰值-1.58621 *dim,qianan,,2320 *vread,qianan(1,1),qianan,txt,,ijk (g9.6) *end qiananread *do,i,1,N,1 acel,,qianan(i) !地震时程计算 time,tt*i solve *enddo Finish 图1.模型图（150m*120m） 图2.静力位移图（最大位移0.00688m） 图3.迁安波（峰值-1.58621m/s2出现在2.38s） 图4.输入迁安波（截取前3s） 图5.前3s模型顶部节点位移时程（设置了很小时间步长） 图6.前3s模型顶部节点位移时程（未设置很小时间步长） 模型顶部节点位移最大-0.00472474m,出现在2.79s，顶部中间附近节点位移也在-0.0047m左右，现在不明白为什么动力位移要比静力条件下要小？ 是重力没有考虑进去吗？可是看论坛里和王新敏书上写可以先设置一个很小的时间积分考虑重力，在打开时间积分计算，结果还是不行（一开始是先在静力条件下算重力，然后再在瞬态下输入地震波，对比图5和图6，发现与设置一个很小时间步长的结果没有区别）。 是不是命令流有错？请教下大家，被这个问题卡了好久，谢谢~  图1.png模型图  图2.静力位移图（最大位移0.00688m）.png  图3.迁安波.png  图4.输入迁安波（截取前3s）.png  图5.前3s模型顶部节点位移时程（设置了很小时间步长）.png  图6.前3s模型顶部节点位移时程（未设置很小时间步长）.png |
回复此楼» 猜你喜欢
材料专业求调剂
已经有7人回复
-
材料专硕英一数二306
已经有8人回复
-
一志愿河北工业大学0817化工278分求调剂
已经有6人回复
-
请教下大家 2026年国家基金申请是双盲审吗？
已经有4人回复
-
一志愿南航材料专317分求调剂
已经有3人回复
-
环境学硕288求调剂
已经有7人回复
-
一志愿华东理工大学081700，初试分数271
已经有4人回复
-
一志愿重庆大学085700资源与环境，总分308求调剂
已经有8人回复
-
化学308分求调剂
已经有3人回复
-
085600材料与化工调剂
已经有11人回复
ZK2194184
铁杆木虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 8776.9
- 散金: 10
- 红花: 9
- 帖子: 851
- 在线: 132.2小时
- 虫号: 2835273
- 注册: 2013-11-29
- 性别: GG
- 专业: 水工结构和材料及施工
2楼2017-06-25 09:24:07
zhudongshan
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 427.1
- 红花: 2
- 帖子: 48
- 在线: 107.3小时
- 虫号: 3264241
- 注册: 2014-06-09
- 性别: GG
- 专业: 岩土与基础工程
3楼2017-06-25 11:43:41
ZK2194184
铁杆木虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 8776.9
- 散金: 10
- 红花: 9
- 帖子: 851
- 在线: 132.2小时
- 虫号: 2835273
- 注册: 2013-11-29
- 性别: GG
- 专业: 水工结构和材料及施工
4楼2017-06-26 09:27:52
zhudongshan
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 427.1
- 红花: 2
- 帖子: 48
- 在线: 107.3小时
- 虫号: 3264241
- 注册: 2014-06-09
- 性别: GG
- 专业: 岩土与基础工程
5楼2017-06-26 10:45:23
zhudongshan
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 427.1
- 红花: 2
- 帖子: 48
- 在线: 107.3小时
- 虫号: 3264241
- 注册: 2014-06-09
- 性别: GG
- 专业: 岩土与基础工程
6楼2017-06-26 10:47:14
zhudongshan7楼2017-06-26 15:32:19
zhudongshan
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 427.1
- 红花: 2
- 帖子: 48
- 在线: 107.3小时
- 虫号: 3264241
- 注册: 2014-06-09
- 性别: GG
- 专业: 岩土与基础工程
8楼2017-06-26 16:00:34
feifei836
至尊木虫 (著名写手)
- 应助: 11 (小学生)
- 金币: 11586.3
- 散金: 100
- 红花: 12
- 帖子: 2723
- 在线: 307.9小时
- 虫号: 1803191
- 注册: 2012-05-08
- 性别: GG
- 专业: 结构工程
9楼2017-06-27 07:59:23
zhudongshan
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 427.1
- 红花: 2
- 帖子: 48
- 在线: 107.3小时
- 虫号: 3264241
- 注册: 2014-06-09
- 性别: GG
- 专业: 岩土与基础工程
10楼2017-06-27 09:02:50
