[求助] 阻抗测试没有半圆怎么办，求大神帮助！ 已有1人参与

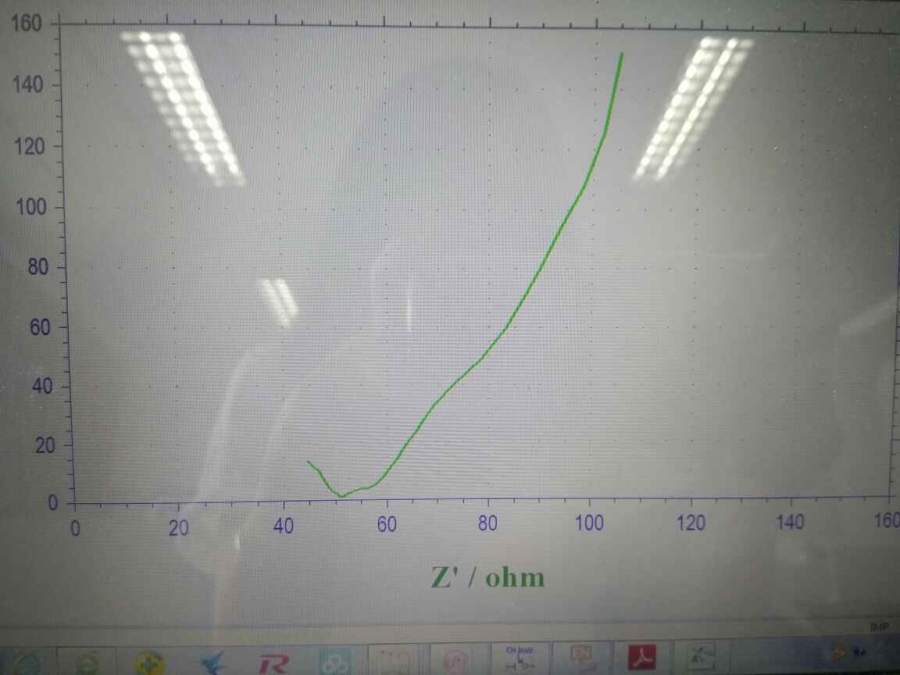

测的是三电极的电催化材料的阻抗，但是没有出现文献中的圆弧，请问中间那一点是圆弧吗？还是说频率范围有问题？频率范围是150000到0.1Hz

阻抗测试没有半圆怎么办，求大神帮助！


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-06-23 13:09:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
iamliujy: 金币+8, ★★★很有帮助, 感谢回答！ 2017-06-23 16:18:16
阻抗谱曲线是否有半圆弧主要有电极体系决定的，其次是测试用的高频上限。你的情况高频区有两个半圆弧的迹象，你把高频设置为1MHz，就可能出现大半个半圆弧。你的阻抗谱曲线非直线非曲比较明显，测试时，把测试频率点设置高点，曲线特征应该更明显些。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2017-06-23 16:12:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamliujy

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2017-06-23 16:12:06
阻抗谱曲线是否有半圆弧主要有电极体系决定的，其次是测试用的高频上限。你的情况高频区有两个半圆弧的迹象，你把高频设置为1MHz，就可能出现大半个半圆弧。你的阻抗谱曲线非直线非曲比较明显，测试时，把测试频率点 ...

感谢帮助！但是我想测的是电极材料的阻抗，一般设置的频率范围就是1-100k Hz，有人说100 kHz到1MHz是电解液的阻抗，但那不是我需要的

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-06-23 16:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

不能一概而论，你测全谱不多花一分钱，而且更有利于分析。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2017-06-23 17:25:18
