管道中应力波传播的模拟问题
|
|

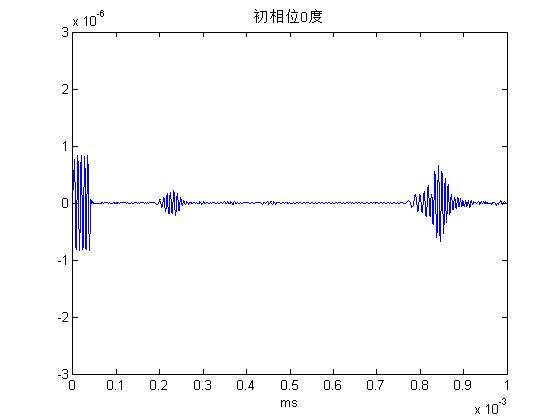

在3m长的管道上1/3处加沿轴向的位移载荷，载荷频率为130kHz，正弦载荷，5个周期。在载荷施加位置偏移2个单元的位置（单元长度5mm）看周向位移随时间变化的波形（取该位置外层1周的节点的位移的平均值），应力波应该向管道两端传播，在两个管端都会反射，可是只能看到向一段传播之后在管端的回波信号。这是为什么？ 下面是看到的回波波形，第一个波包是激励信号，第2个波包是管道中间的缺陷回波，第3个波包是距离激励源2m位置的管端的回波，看不到距离激励源1m位置的管端的回波。  命令流文件在附件里面（最后一行是设置40个节点的平均值，不能直接运行）。 |
回复此楼» 猜你喜欢
材料调剂
已经有10人回复
-
一志愿哈尔滨工业大学085600英一数二337分求调剂
已经有5人回复
-
288求调剂 一志愿哈工大 材料与化工
已经有11人回复
-
求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕
已经有9人回复
-
本科211，293分请求调剂
已经有4人回复
-
求调剂
已经有3人回复
-
085400电子信息319求调剂（接受跨专业调剂）
已经有5人回复
-
268求调剂
已经有9人回复
-
一志愿双非085502，267分，过四级求调剂
已经有3人回复
-
一志愿085404，总分291，四级已过，求调剂
已经有4人回复
| 刚才附件传漏了，补上。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 单缺陷参数化矩形窗130kHz0Degree.txt
2017-06-22 01:40:30, 6.98 K
2楼2017-06-22 01:41:29
