小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化学传感器 » 丝网印刷碳浆电极
141/2返回列表12下一页
查看: 4307  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

panglei2

新虫 (初入文坛)

[求助] 丝网印刷碳浆电极 已有3人参与

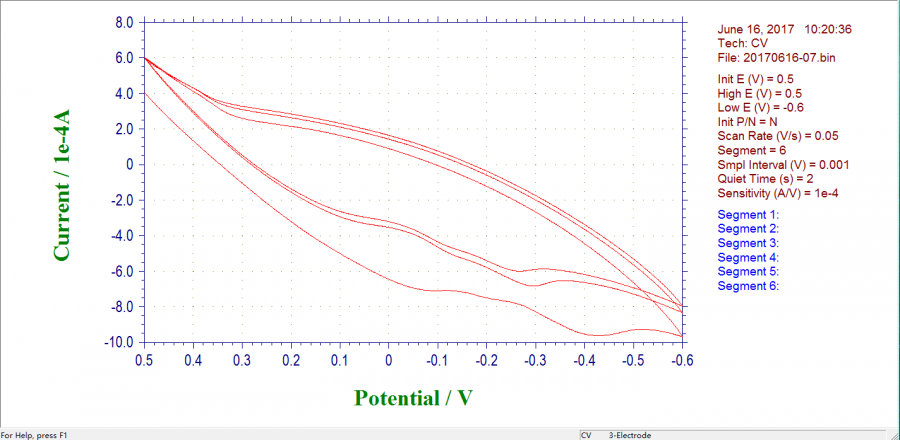

请问丝网印刷的碳电极呈现扫铁氰化钾溶液的CV曲线的时候出现这种峰是什么情况啊？怎么分析丝网印刷碳浆电极可能出现的问题？我前面印了两次，三次的都是这种图。铁氰化钾溶液和参比电极我已经测试过了是好的！

丝网印刷碳浆电极


丝网印刷碳浆电极-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-06-20 19:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

leotron23

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
没有明显的一对氧化还原峰，这肯定是不正常的。可能跟浆料有关，你是用的哪家的碳浆？背景电流比较大，电极工作电极面积多大？测试溶液浓度可能适当小一些，推荐一个浓度：2mM K3[Fe(CN)6] + 0.5M KCl。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

panglei2
2楼2017-06-21 11:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

danfive

捐助贵宾 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
在铁氰化钾溶液中进行CV打描，可以基本判断SPE电极的电化学性能，一般来讲，氧化峰和还原峰的峰电位差越小越好，峰电流比值越接近1越好。由于SPE碳电极所用碳材料通常都是无定形态，且有辅料存在，电极的性能肯定不如玻碳电极和金电极，峰电位差在300mV是正常的。但是没有明显的氧化还原峰是不正常的。下面我共享一组测试例子仅供参考。
测试电极：丝印碳电极Xensor-CL10 (from Xenslet工作室)
测试溶液：2mmol/L铁氰化钾，0.5mol/L氯化钾水溶液

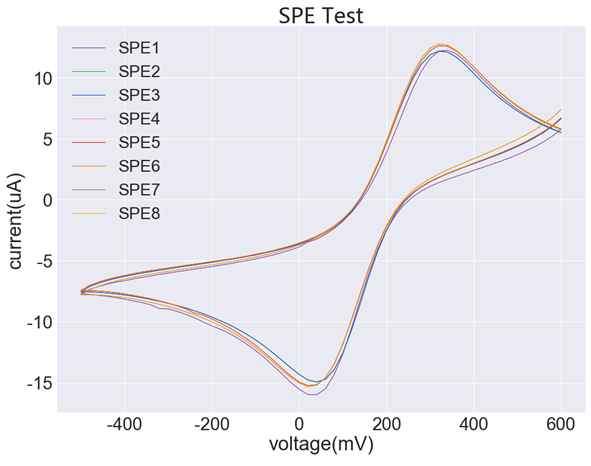

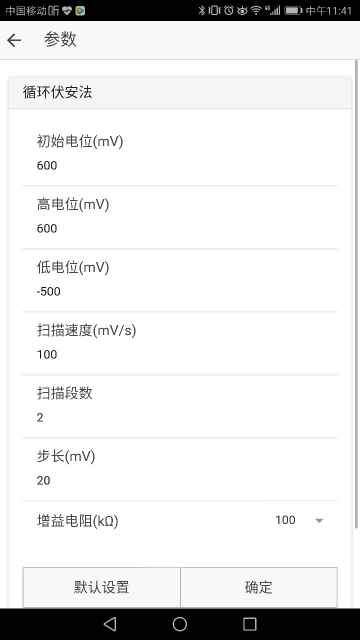

测试方法和参数：循环伏安法，参数和测试结果如下
丝网印刷碳浆电极-2


丝网印刷碳浆电极-3


丝网印刷碳浆电极-4



发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2017-06-22 07:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leotron23

金虫 (正式写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by panglei2 at 2017-06-25 19:53:32
碳浆的热固温度设置的是95℃热固20分钟，测试时直接用的CHI的那个夹子夹着的...

95度可能不够，我们都是用的120度，当然这要看你们用的是哪种碳浆，看看使用说明上的固化温度。
赞一下(1人) 回复此楼
10楼2017-06-26 09:44:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

panglei2

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by leotron23 at 2017-06-21 11:00:31
没有明显的一对氧化还原峰，这肯定是不正常的。可能跟浆料有关，你是用的哪家的碳浆？背景电流比较大，电极工作电极面积多大？测试溶液浓度可能适当小一些，推荐一个浓度：2mM K3 + 0.5M KCl。

这种浆料以前师姐也用过，做出来了，但是现在我完全按照她的方法做就出现这种状况，又完全不懂这方面的原理。电极工作面积约四分之一个π平方厘米。背景电流是指什么？
赞一下 回复此楼
4楼2017-06-23 10:55:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panglei2

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by danfive at 2017-06-22 07:20:06
在铁氰化钾溶液中进行CV打描，可以基本判断SPE电极的电化学性能，一般来讲，氧化峰和还原峰的峰电位差越小越好，峰电流比值越接近1越好。由于SPE碳电极所用碳材料通常都是无定形态，且有辅料存在，电极的性能肯定不 ...

我看了一下也就是扫描速度的区别吧，扫描速度我换过，没多大区别
赞一下 回复此楼
5楼2017-06-23 10:58:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panglei2

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by leotron23 at 2017-06-21 11:00:31
没有明显的一对氧化还原峰，这肯定是不正常的。可能跟浆料有关，你是用的哪家的碳浆？背景电流比较大，电极工作电极面积多大？测试溶液浓度可能适当小一些，推荐一个浓度：2mM K3 + 0.5M KCl。

您一直都在做这个丝网印刷碳浆电极吗？
赞一下 回复此楼
6楼2017-06-23 11:11:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panglei2

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by leotron23 at 2017-06-21 11:00:31
没有明显的一对氧化还原峰，这肯定是不正常的。可能跟浆料有关，你是用的哪家的碳浆？背景电流比较大，电极工作电极面积多大？测试溶液浓度可能适当小一些，推荐一个浓度：2mM K3 + 0.5M KCl。

我就是一直不知道怎么分析没有氧化还原峰的原因，能详细指点一下吗？谢谢
赞一下 回复此楼
7楼2017-06-23 11:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leotron23

金虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by panglei2 at 2017-06-23 11:13:23
我就是一直不知道怎么分析没有氧化还原峰的原因，能详细指点一下吗？谢谢...

这里的相关因素只有3个：电极材料、印刷工艺、测试溶液。如果材料和溶液都没有问题，那就看你的工艺了，比如碳浆的热固温度多少，固化时间多长。另外，测试时，电极接口的接触要注意，避免接触不良和碰到其它电极。
赞一下 回复此楼
8楼2017-06-25 15:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panglei2

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by leotron23 at 2017-06-25 15:45:14
这里的相关因素只有3个：电极材料、印刷工艺、测试溶液。如果材料和溶液都没有问题，那就看你的工艺了，比如碳浆的热固温度多少，固化时间多长。另外，测试时，电极接口的接触要注意，避免接触不良和碰到其它电极。...

碳浆的热固温度设置的是95℃热固20分钟，测试时直接用的CHI的那个夹子夹着的
赞一下 回复此楼
9楼2017-06-25 19:53:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
