[求助] 关于fluent散热系统边界条件的选取。 已有1人参与

本人最近在做电池系统散热，就是一个电池箱中，风扇吹风进去掠过各个电池组，分析它的流场和温度场。

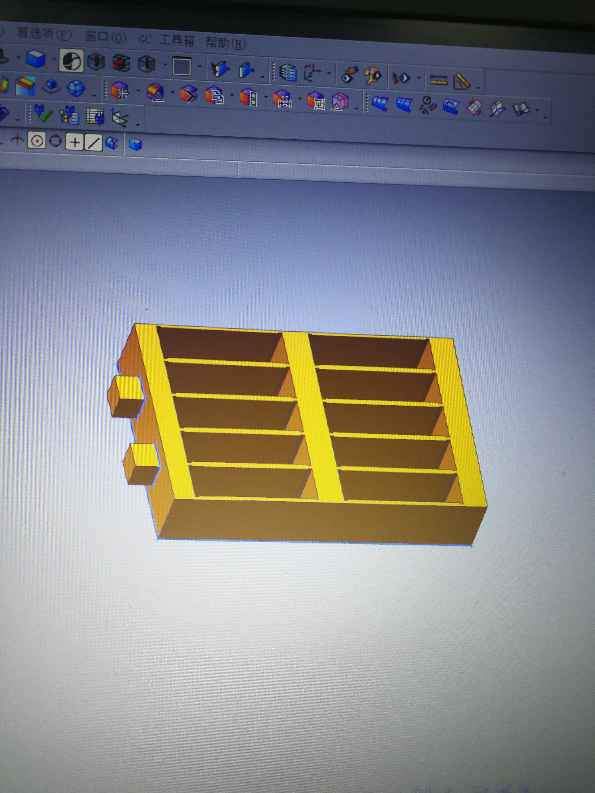

目前已知的条件是入口取压力边界，出口取速度边界（抽风式风扇，根据流量得出速度），然后估算了电池的生热量，换算成热通量施加到电池壁面。模型我只画了流场域，电池我跟壁面代替。
现在的问题是出口速度边界条件要求设定温度值，但是显然温度我只知道入口的常温，出口的并不知道，该怎么办呢？
而且在设置壁面热通量的时候也要设定一个温度值，那不是同时设定了第一类和第二类边界吗？
求大神赐教
关于fluent散热系统边界条件的选取。


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-06-19 15:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以考虑以下两种处理方法：
1.可以把入口设置为速度入口，出口设为压力出口。因为质量守恒，出入口的质量是相等的。
2.在出口处设置一个fan，然后把入口设为压力入口，出口设为压力出口
赞一下 回复此楼
2楼2017-06-19 20:36:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

limiyuan

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 微流咨询 at 2017-06-19 20:36:12
可以考虑以下两种处理方法：
1.可以把入口设置为速度入口，出口设为压力出口。因为质量守恒，出入口的质量是相等的。
2.在出口处设置一个fan，然后把入口设为压力入口，出口设为压力出口

谢谢你的回答，我现在困惑的是换热面的设置，也就是中间那些长方体面的设置，我只能估算出电池的生热量，要怎么设置呢

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-06-20 09:58:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)
引用回帖:
3楼: Originally posted by limiyuan at 2017-06-20 09:58:15
谢谢你的回答，我现在困惑的是换热面的设置，也就是中间那些长方体面的设置，我只能估算出电池的生热量，要怎么设置呢
...

把电池实体做出来，然后给定发热源相大小（等于生热量）
赞一下 回复此楼
4楼2017-06-23 09:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

塔基希求

新虫 (初入文坛)
可以考虑用icepak做

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-06-23 09:46:42
