[求助] FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊

我做的是MHD模块的，是个矩形通道35x20x200cm。网格为100x80x120=96万，边界条件是，速度入口，压力出口，壁面为绝热。入口速度为1m/s，
松弛因子是这么设置的
FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊
FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊-1

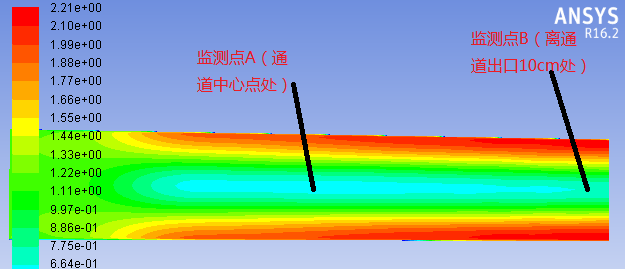

监测了两个点的速度变化情况，A，B两点
FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊-2

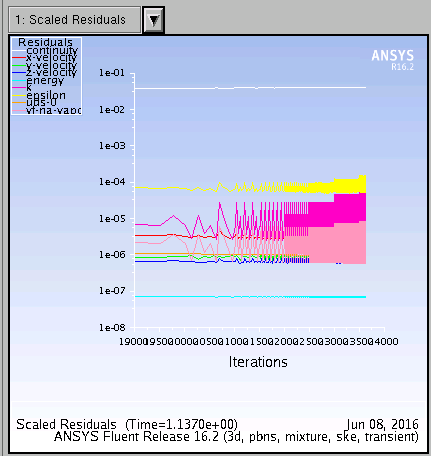

残差图是这样的，算的在就continuity就是不会降到10-3以下
FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊-3

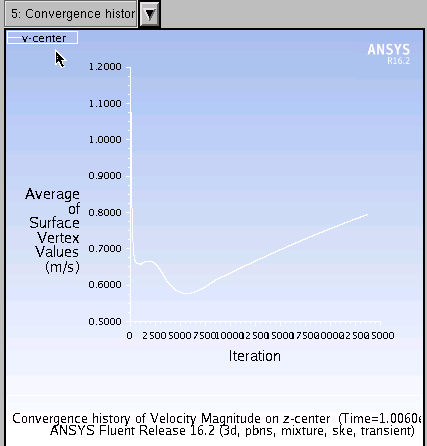

A点的速度变化曲线
FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊-4

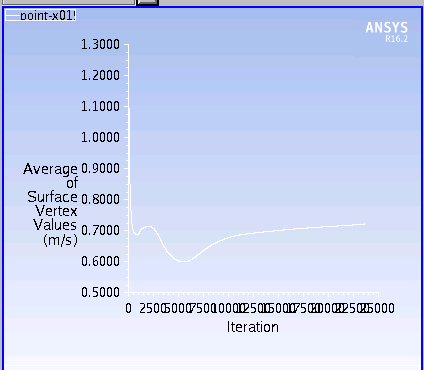

B点的变化曲线
FLUENT做非稳态计算，关于收敛性问题,找不到收敛证据啊-5

根据之前的计算经验。B点曲线也会想A点那样发散，就是速度越来越大。而不会出现收敛稳定后那样水平曲线。

请问这到底是哪里出现问题了，是网格质量不够好吗，这个非稳态到底如何才能收敛。
非常期待各位的指点。谢谢！！
回复此楼

» 猜你喜欢
1楼 2017-06-17 22:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

侠俗amv

银虫 (初入文坛)
是用VOF模型的
回复此楼
2楼2017-06-17 22:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luckydgd

新虫 (正式写手)
你好，我也做mhd模块，加个QQ一起学习吧

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-06-24 07:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluentMHD

新虫 (初入文坛)
请问，楼主有遇到MHD收敛性问题吗？我的MHD打开之后 磁感应方程收敛性特别差，不知道是什么原因

发自小木虫Android客户端
赞一下 回复此楼
4楼2022-05-02 16:50:13
