[求助] SR-3螺旋桨模型求助 已有1人参与

请问谁有NASA CR-3505报告中的SR-3螺旋桨的模型啊？？急求！！或者有哪位大神可以告诉我怎么用这篇报告中的描述画出这个螺旋桨？？
回复此楼

» 猜你喜欢
1楼 2017-06-14 22:35:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★ ★ ★
感谢参与，应助指数 +1
网格小红: 金币+5 2017-06-16 17:00:39
本帖仅楼主可见
赞一下
2楼2017-06-15 09:44:03
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

网格小红

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-06-15 09:44:03
看了一下，好像有的文章给出了几何数据的嘛，你把这些几何数据导入建模软件里面，就可以建模了

是根据文章中图16给出的相对厚度和设计升力系数确定出几个截面的翼型，然后△β和b/D确定翼型安装角和弦长吗？我按照这样做 画出来的模型很奇怪，和文中的完全不一样啊
赞一下 回复此楼
3楼2017-06-15 09:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

网格小红

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-06-15 09:44:03
看了一下，好像有的文章给出了几何数据的嘛，你把这些几何数据导入建模软件里面，就可以建模了

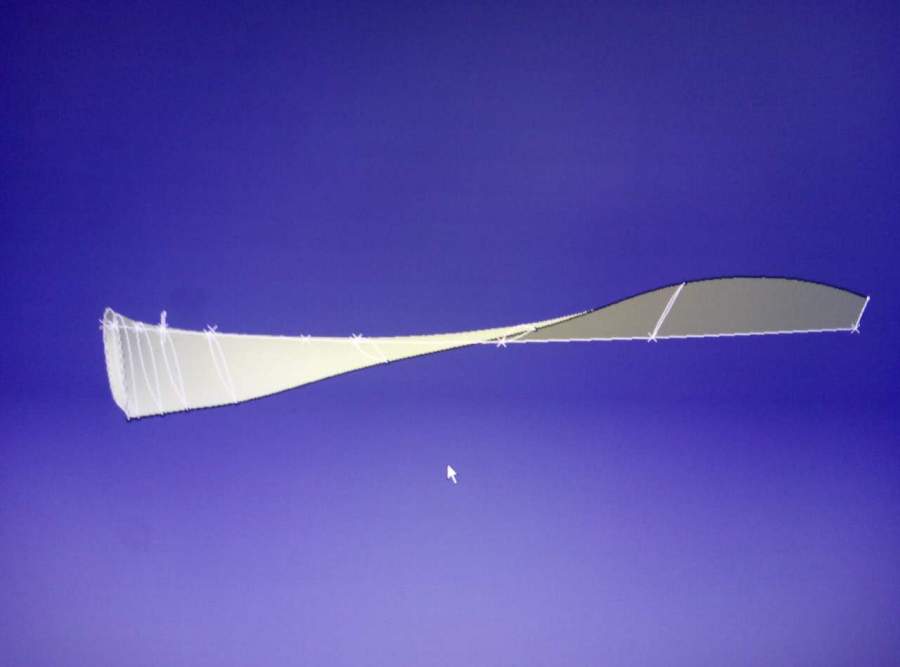

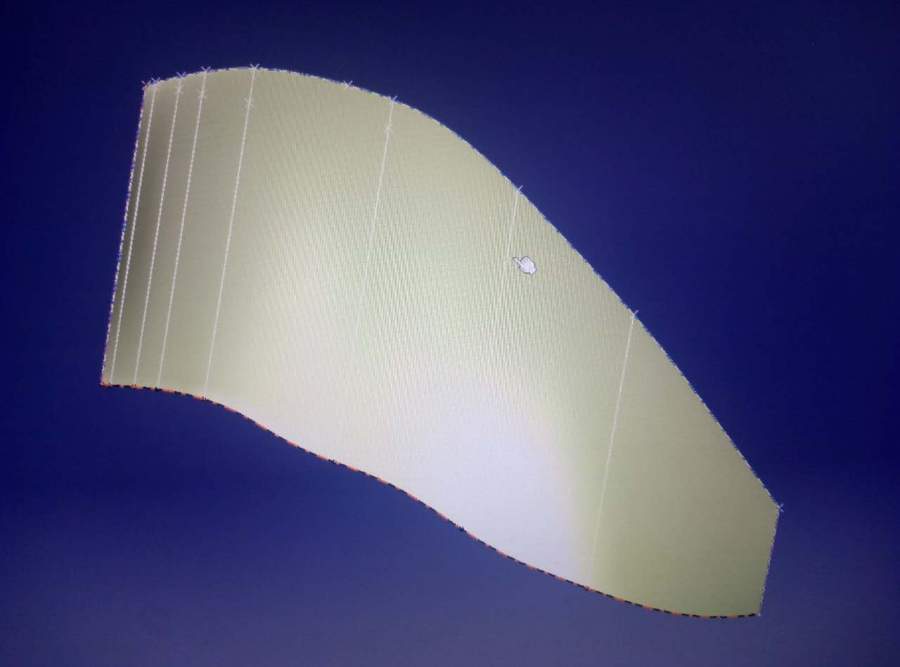

这是我按照上述方法画出来的   能否帮我看下为什么画的不对
SR-3螺旋桨模型求助


SR-3螺旋桨模型求助-1
赞一下 回复此楼
4楼2017-06-15 11:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
5楼2017-06-15 14:19:53
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

网格小红

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 芮阿芮 at 2017-06-15 14:19:53
感觉可以，不过感觉你这个数据太少了...

那文中所说的twist和blade angle都是桨叶翼型的安装角吗？还是两者是不同的概念？
赞一下 回复此楼
6楼2017-06-15 15:09:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sk19930104

新虫 (初入文坛)
可以把你画的SR-3螺旋桨模型发给我吗？

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-07-01 13:40:43
