小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 电化学阻抗谱纵坐标不从0开始什么原因啊
121/2返回列表12下一页
查看: 6147  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

微笑式。告别

新虫 (初入文坛)

[求助] 电化学阻抗谱纵坐标不从0开始什么原因啊 已有2人参与

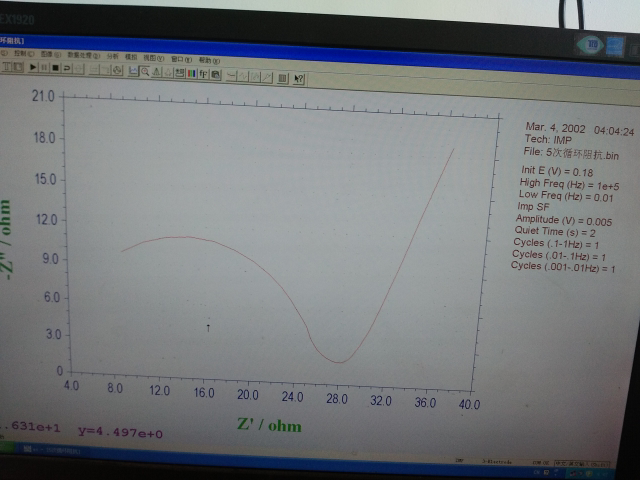

用电化学工作站测试交流阻抗，测试完自动生成nyquist图，但是这个纵坐标没从0开始啊，是什么原因？具体要怎么解决？

电化学阻抗谱纵坐标不从0开始什么原因啊


发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

电化学与电催化 电化学方面的 电化学入门所需

» 猜你喜欢
工科女
1楼 2017-06-13 13:51:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)
引用回帖:
4楼: Originally posted by 微笑式。告别 at 2017-06-13 23:29:49
不好意思我还问一下，如果换了频率再测纵轴还是不从0开始，那把这样一张图用在文章里可以吗？因为看了很多文章人家的纵轴都是从0开始的故此再纠结纵轴是不是必须从0开始才行
...

可以的，与各自的体系有关，不影响分析。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

微笑式。告别
Themoreamanlearns,themoreheknowshisignorance!
7楼2017-06-14 10:32:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
微笑式。告别: 金币+80, ★★★很有帮助 2017-06-14 13:53:51
这种情况很正常，电化学工作站的阻抗测试的最高频率就1MHz，有些体系高频区的半圆弧末端不为0是常见的事，没有关系。如果你设置的最高频率不是1MHz,可以重新设置为1MHz,即使这样，高频区的半圆弧也不一定接近0。总之，根据自己的体系选择合理的高频（金属腐蚀常选择高频为100kHz)，不知道选多高的话，就统一设置为1MHz就行了，这个具体的高频数值不是太重要。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

微笑式。告别
Themoreamanlearns,themoreheknowshisignorance!
2楼2017-06-13 19:50:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微笑式。告别

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2017-06-12 23:50:56
这种情况很正常，电化学工作站的阻抗测试的最高频率就1MHz，有些体系高频区的半圆弧末端不为0是常见的事，没有关系。如果你设置的最高频率不是1MHz,可以重新设置为1MHz,即使这样，高频区的半圆弧也不一定接近0。总之 ...

谢谢啦

发自小木虫IOS客户端
回复此楼
工科女
3楼2017-06-13 23:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微笑式。告别

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2017-06-12 23:50:56
这种情况很正常，电化学工作站的阻抗测试的最高频率就1MHz，有些体系高频区的半圆弧末端不为0是常见的事，没有关系。如果你设置的最高频率不是1MHz,可以重新设置为1MHz,即使这样，高频区的半圆弧也不一定接近0。总之 ...

不好意思我还问一下，如果换了频率再测纵轴还是不从0开始，那把这样一张图用在文章里可以吗？因为看了很多文章人家的纵轴都是从0开始的故此再纠结纵轴是不是必须从0开始才行

发自小木虫IOS客户端
赞一下 回复此楼
工科女
4楼2017-06-13 23:29:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfang

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
微笑式。告别: 金币+20, ★★★很有帮助 2017-06-14 13:54:02
Jackcd12说的对的。你把高频端设到最大。
电化学工作站的阻抗测试的最高频率就1MHz，这个我不清楚，但是专门的阻抗分析设备可以选，最大的可以到35MHz。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

微笑式。告别
5楼2017-06-13 23:53:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bruceleem

铜虫 (著名写手)
请问楼主，你的工作站是辰华什么型号的呀？

发自小木虫Android客户端
赞一下 回复此楼
需要终生学习！
6楼2017-06-14 00:25:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微笑式。告别

新虫 (初入文坛)
送红花一朵
引用回帖:
7楼: Originally posted by Jackcd12 at 2017-06-13 14:32:38
可以的，与各自的体系有关，不影响分析。...

好的，十分感谢

发自小木虫IOS客户端
回复此楼
工科女
8楼2017-06-14 10:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微笑式。告别

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by bruceleem at 2017-06-13 04:25:33
请问楼主，你的工作站是辰华什么型号的呀？

660d

发自小木虫IOS客户端
回复此楼
工科女
9楼2017-06-14 10:46:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微笑式。告别

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by lfang at 2017-06-13 03:53:35
Jackcd12说的对的。你把高频端设到最大。
电化学工作站的阻抗测试的最高频率就1MHz，这个我不清楚，但是专门的阻抗分析设备可以选，最大的可以到35MHz。

非常感谢

发自小木虫IOS客户端
回复此楼
工科女
10楼2017-06-14 13:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
