[求助] 求助ansys大神解答，新手开车，求老司机带路 已有1人参与

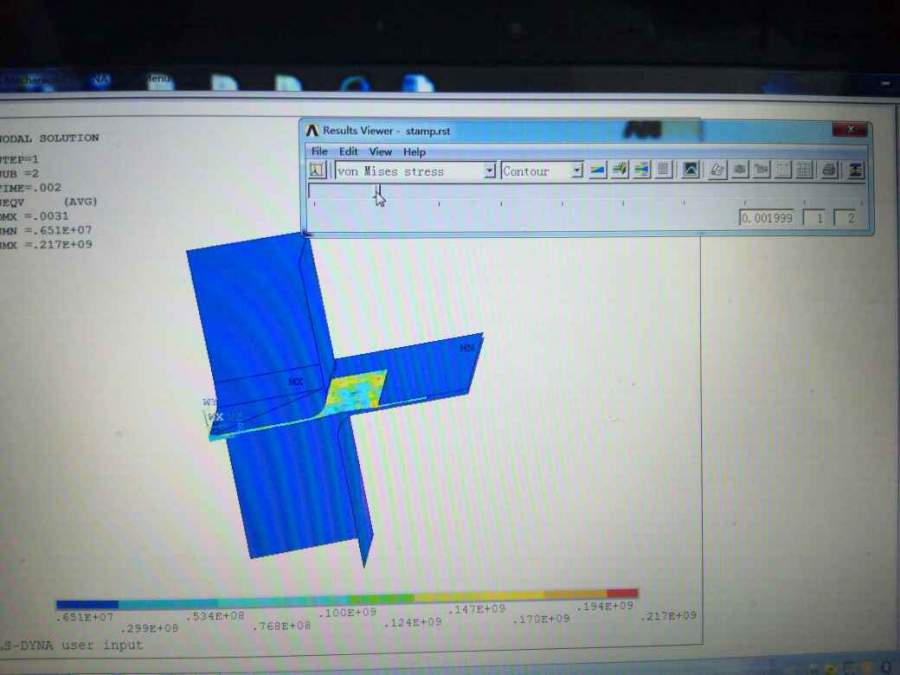

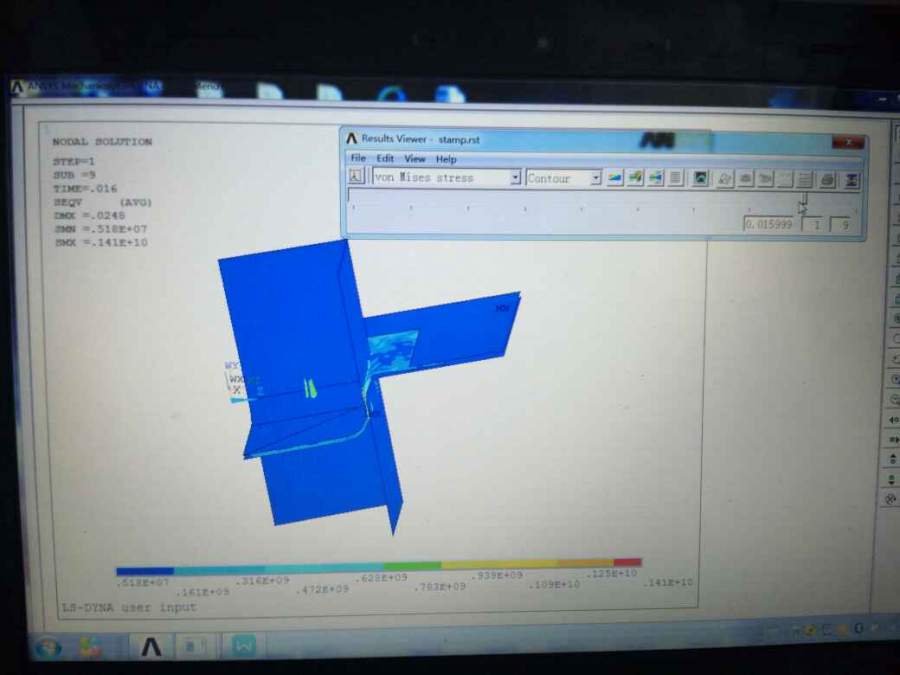

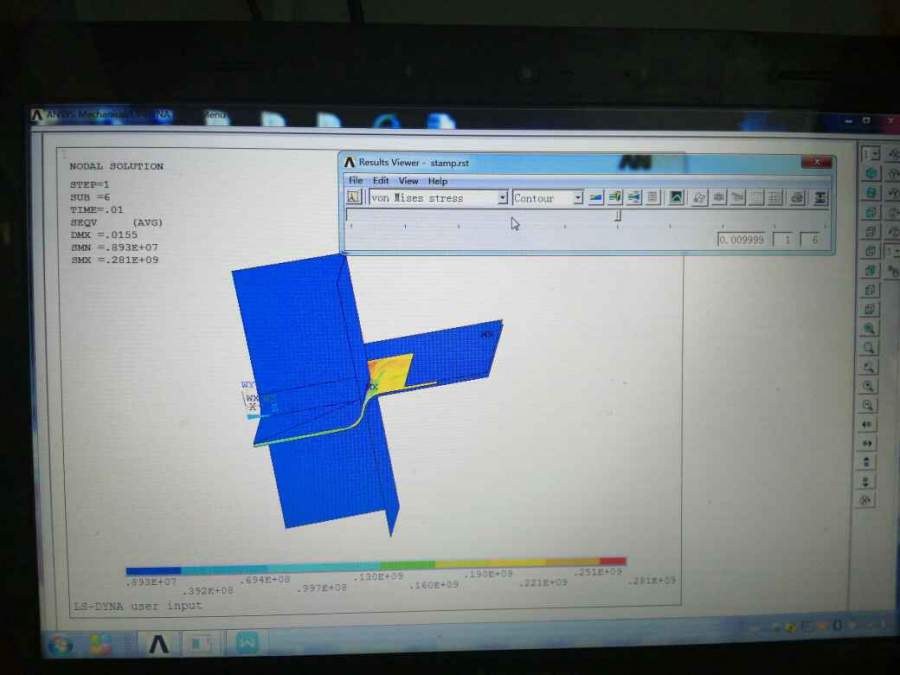

怎么在ansys中看拉深的最后结果，我只能看一小部分。我拉深时间定义的是0.04，但是我只能看到还不到0.02的时间内的变形。这是怎么回事？而且拉深中应力突然就变小了，也就是应力图突然变蓝色了，板料还穿透了凸模，这是怎么引起的？求大神指点迷津！

求助ansys大神解答，新手开车，求老司机带路


求助ansys大神解答，新手开车，求老司机带路-1


求助ansys大神解答，新手开车，求老司机带路-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-06-12 22:52:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
从描述来看，很大可能是求解不收敛，程序自动终止，只能看到部分结果。

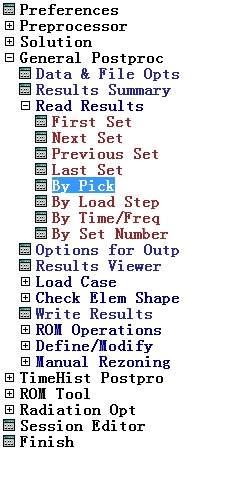

按下图操作，可选择各求解子步并查看结果
求助ansys大神解答，新手开车，求老司机带路-3
赞一下(1人) 回复此楼
2楼2017-06-13 17:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hefengbole

新虫 (小有名气)
肯定是不收敛了，非线性分析收不收敛很重要是步长的设置，还有出现穿透，是你的接触设置有问题？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-06-15 03:51:06
