[求助] 6DOF二维仿真，物体跳动太厉害 已有1人参与

模拟物体随波浪的运动，中间的物体跳动太厉害，这是什么原因造成的，感觉受力有问题

正常应该物体就是在水面上下浮动，没算多长时间就跳的很厉害

我开启6dof，中间的物体设置动网格，指定为6DOF，物体的质量，是通过设置密度为水的一半时确定的。

这个是设置密度不同的两种情况视频结果http://pan.baidu.com/s/1eSb2rZG

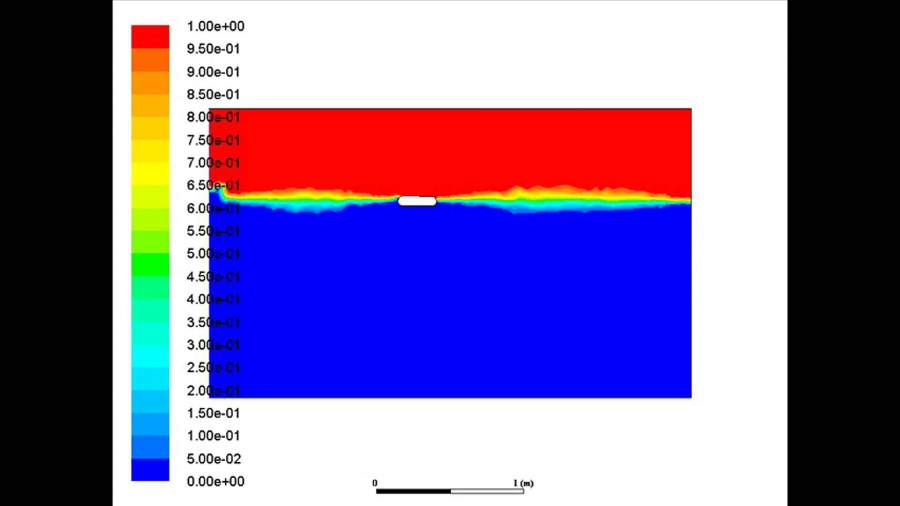

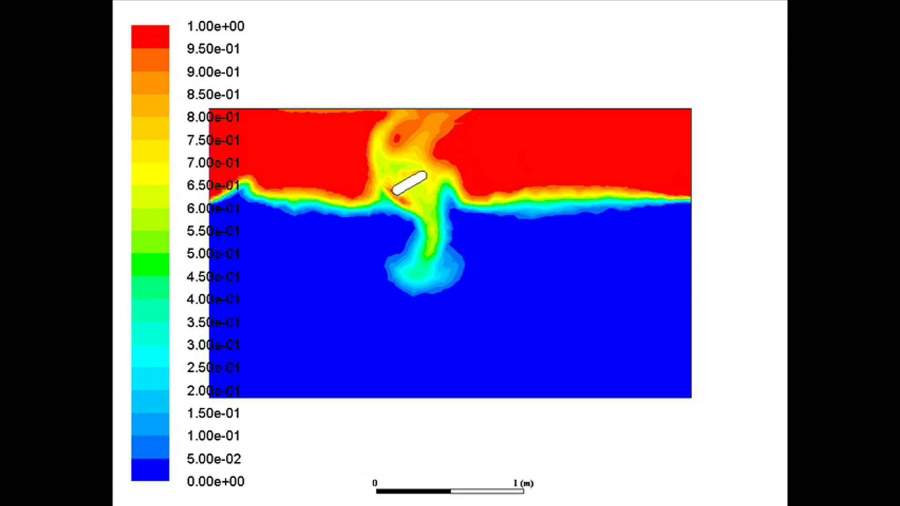

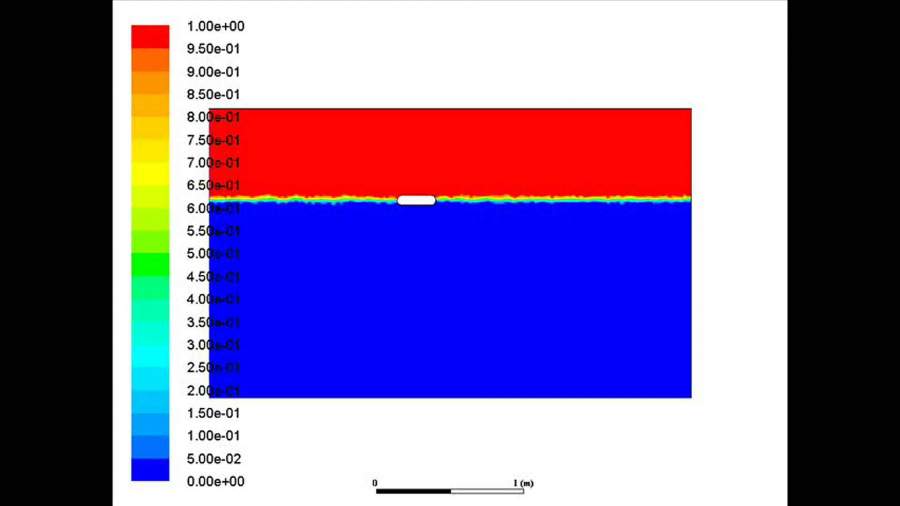

6DOF二维仿真，物体跳动太厉害


6DOF二维仿真，物体跳动太厉害-1


6DOF二维仿真，物体跳动太厉害-2


6DOF二维仿真，物体跳动太厉害-3


6DOF二维仿真，物体跳动太厉害-4


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-06-10 09:03:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个是fluent的vof算法不稳定造成的，建议你用flow3d做，效果要好太多了
赞一下 回复此楼
2楼2017-06-11 19:09:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洋气123

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 微流咨询 at 2017-06-11 19:09:12
这个是fluent的vof算法不稳定造成的，建议你用flow3d做，效果要好太多了

边界条件设置影响吗，我这个采用fluent自带的明渠边界造波，换成推板造波有没有可能改善

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-06-11 23:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

边界条件基本没影响，主要还是算法的问题。
赞一下 回复此楼
4楼2017-06-12 11:43:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一周植树

新虫 (初入文坛)
楼主解决了么，我也遇到跟你一样的问题了

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-09-04 16:29:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conghuiguo

银虫 (小有名气)

45
你这个波浪怎么感觉这么奇怪呢？
赞一下 回复此楼
6楼2017-09-05 09:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洋气123

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by conghuiguo at 2017-09-05 09:19:24
你这个波浪怎么感觉这么奇怪呢？

错了，波浪参数设置不合理，后来我参考fluent tutorial 文档修改了一下，好多了

发自小木虫Android客户端
赞一下 回复此楼
7楼2018-02-07 19:21:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
