[求助] EIS分析 已有4人参与

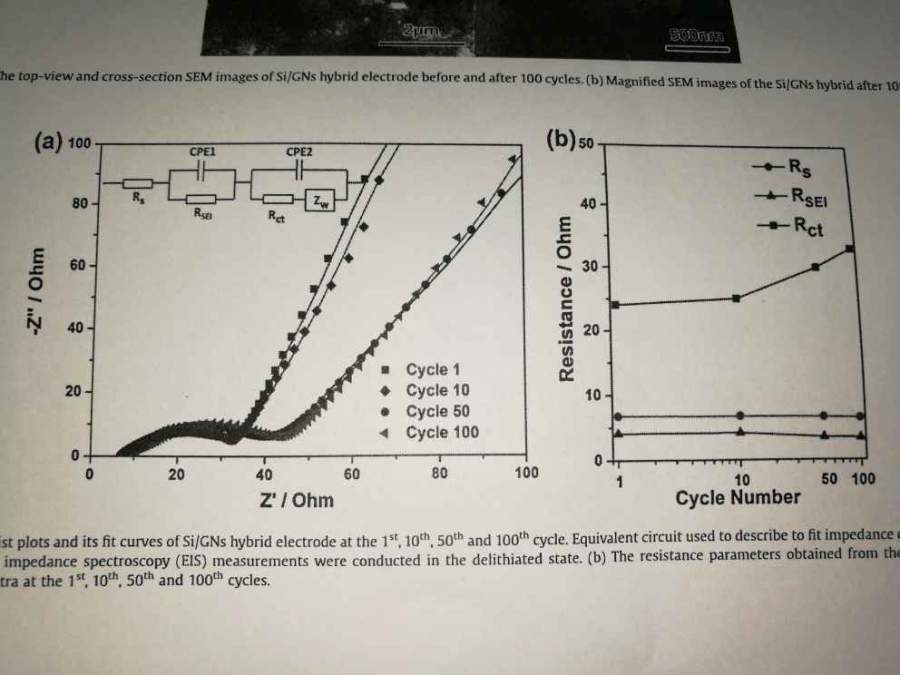

求高手帮我解答下，这个等效电路图中的Rs，Zw和CPE分别代表什么，怎么由niquist图计算Rsei(Rct是不是就是半圆的直径），两个CPE分别是对应的什么

EIS分析


@Gamry-电化学 @a88592718 @langzhizhou 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-06-09 17:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
古雨月林: 金币+5, ★有帮助 2017-06-10 12:58:13
rs是物理阻抗，zw扩散阻抗，cpe是假电容。
等效电路是以简单的物理元件代替复杂的电化学反应，会有偏差，数据需要拟合计算，简单的归结可以为直径

发自小木虫IOS客户端
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2017-06-09 18:04:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古雨月林

木虫 (著名写手)
引用回帖:
2楼: Originally posted by langzhizhou at 2017-06-09 18:04:28
rs是物理阻抗，zw扩散阻抗，cpe是假电容。
等效电路是以简单的物理元件代替复杂的电化学反应，会有偏差，数据需要拟合计算，简单的归结可以为直径

那Rct和Zw怎么计算

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-06-09 19:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TJaida

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 古雨月林 at 2017-06-09 19:16:32
那Rct和Zw怎么计算
...

EIS数据测出来后，不是要用模拟软件模拟嘛，里面等效电路选过后，可以选择看到每个模拟的电元件的值
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

古雨月林
天津艾达恒晟科技发展有限公司，主营电化学用电极和电解池，提供专业定制服务
4楼2017-06-10 10:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古雨月林

木虫 (著名写手)
送红花一朵
引用回帖:
4楼: Originally posted by TJaida at 2017-06-10 10:53:56
EIS数据测出来后，不是要用模拟软件模拟嘛，里面等效电路选过后，可以选择看到每个模拟的电元件的值...

不是从图谱读数据然后通过公式计算吗

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-06-10 13:01:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qstat

铁虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
古雨月林: 金币+5, ★★★很有帮助 2017-07-14 08:58:49
Rs - 溶液电阻
R_SEI - SEI层电阻
CPE1 - SEI层电容
Rct - 电荷转移电阻
Zw - Wurburg阻抗
CPE2 - 双电层电容

EIS中高频显示为馒头峰，作者推测为两个半圆，1个为SEI膜所贡献，另外1个为电荷转移所贡献。此外，纯电容拟合效果不好，使用CPE（常相位角元件）替代电容进行拟合。
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

古雨月林
6楼2017-06-11 08:17:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古雨月林

木虫 (著名写手)
送红花一朵
引用回帖:
6楼: Originally posted by qstat at 2017-06-11 08:17:43
Rs - 溶液电阻
R_SEI - SEI层电阻
CPE1 - SEI层电容
Rct - 电荷转移电阻
Zw - Wurburg阻抗
CPE2 - 双电层电容

EIS中高频显示为馒头峰，作者推测为两个半圆，1个为SEI膜所贡献，另外1个为电荷转移所贡献。此 ...

为什么有了SEI电阻还要并联电容，电容部分应该怎么理解

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-06-11 10:20:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝孔雀

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
古雨月林: 金币+10, ★★★很有帮助 2017-06-11 11:34:10
你这个用软件按照电路拟合以后就会给出各个元件具体数值

发自小木虫Android客户端
赞一下(1人) 回复此楼
8楼2017-06-11 11:25:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qstat

铁虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 古雨月林 at 2017-06-11 10:20:49
为什么有了SEI电阻还要并联电容，电容部分应该怎么理解
...

SEI膜可以视为一层介电膜，因此并联1个SEI电容。
赞一下 回复此楼
9楼2017-06-11 13:51:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhujiaojiao3

新虫 (初入文坛)
我想看看这篇文章，楼主能把这篇文章给我发一份吗
赞一下 回复此楼
10楼2017-07-10 10:21:54
